Spoločnosť EMSYST je slovenský výrobca tenzometrických snímačov sily. Vývoju a výrobe sa venujeme už viac ako 30 rokov. Počas tohto obdobia sme nazbierali množstvo praktických skúseností, o ktoré sa chceme podeliť, aby sme vám uľahčili výber vhodného snímača sily pre vaše meranie. V nasledujúcom texte vám priblížime základné parametre a dôležité kritériá, ktoré by ste mali pri výbere zvážiť.
Aký rozsah si zvoliť?
Rozsah snímača predstavuje maximálnu povolenú silu, na ktorú je snímač konštruovaný. Jeho prekročenie môže spôsobiť trvalé a nenávratné poškodenie snímača.
Pri aplikáciách, v ktorých bude snímač dlhodobo zaťažený, neodporúčame prekročiť 75 % jeho menovitého rozsahu. Pri dynamickom zaťažení (napríklad rázy alebo vibrácie) odporúčame zaťažovať snímač maximálne do 50 % rozsahu.
Aký typ snímača si vybrať?

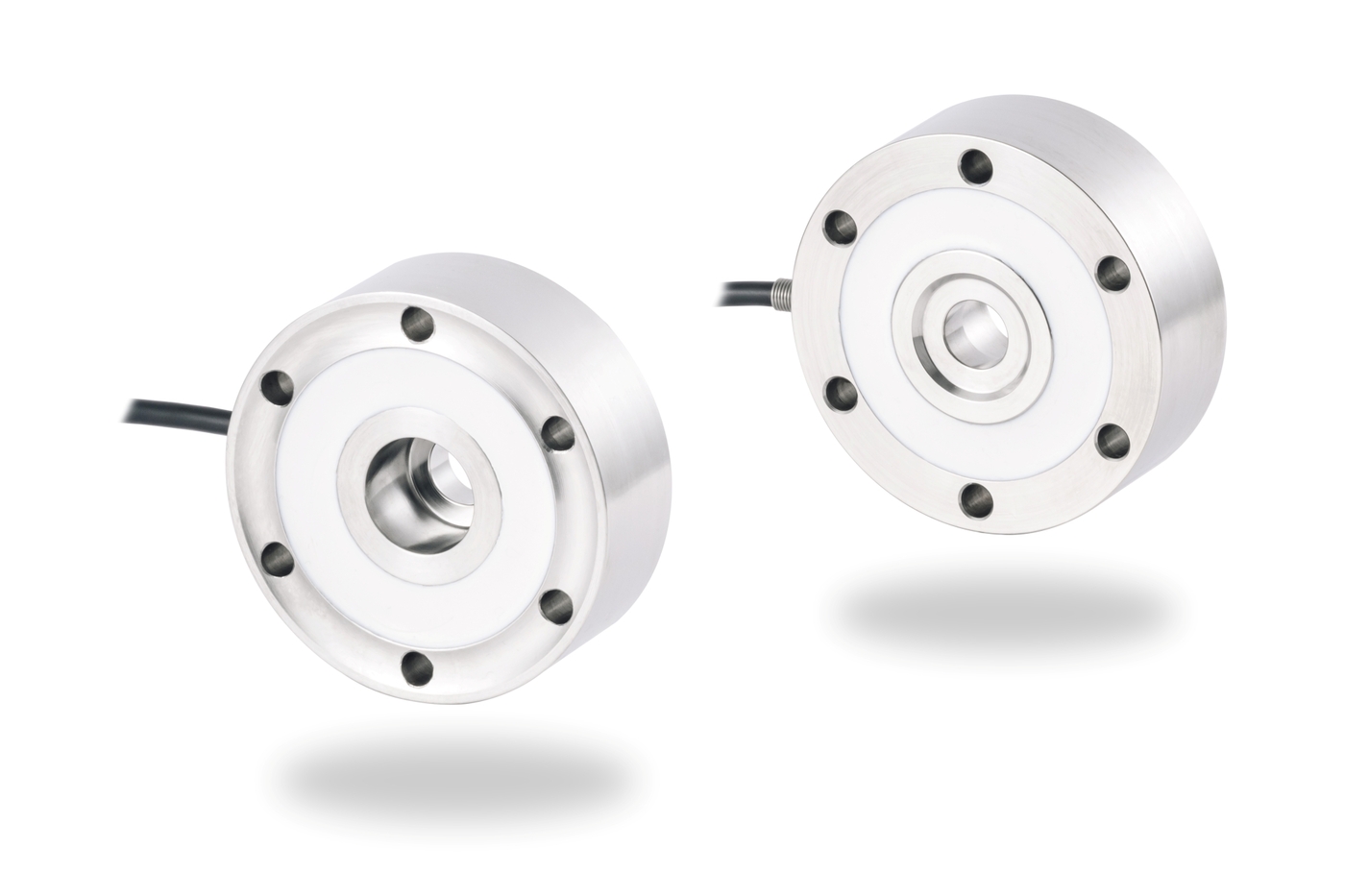

Pre jednoduchšie aplikácie, pri ktorých sa nevyžaduje vysoká presnosť (napríklad pri kontrole preťaženia), je vhodnou voľbou membránový typ snímača. Ponúka dobrý pomer ceny a výkonu a jeho chyba sa spravidla pohybuje do 0,5 % z rozsahu.

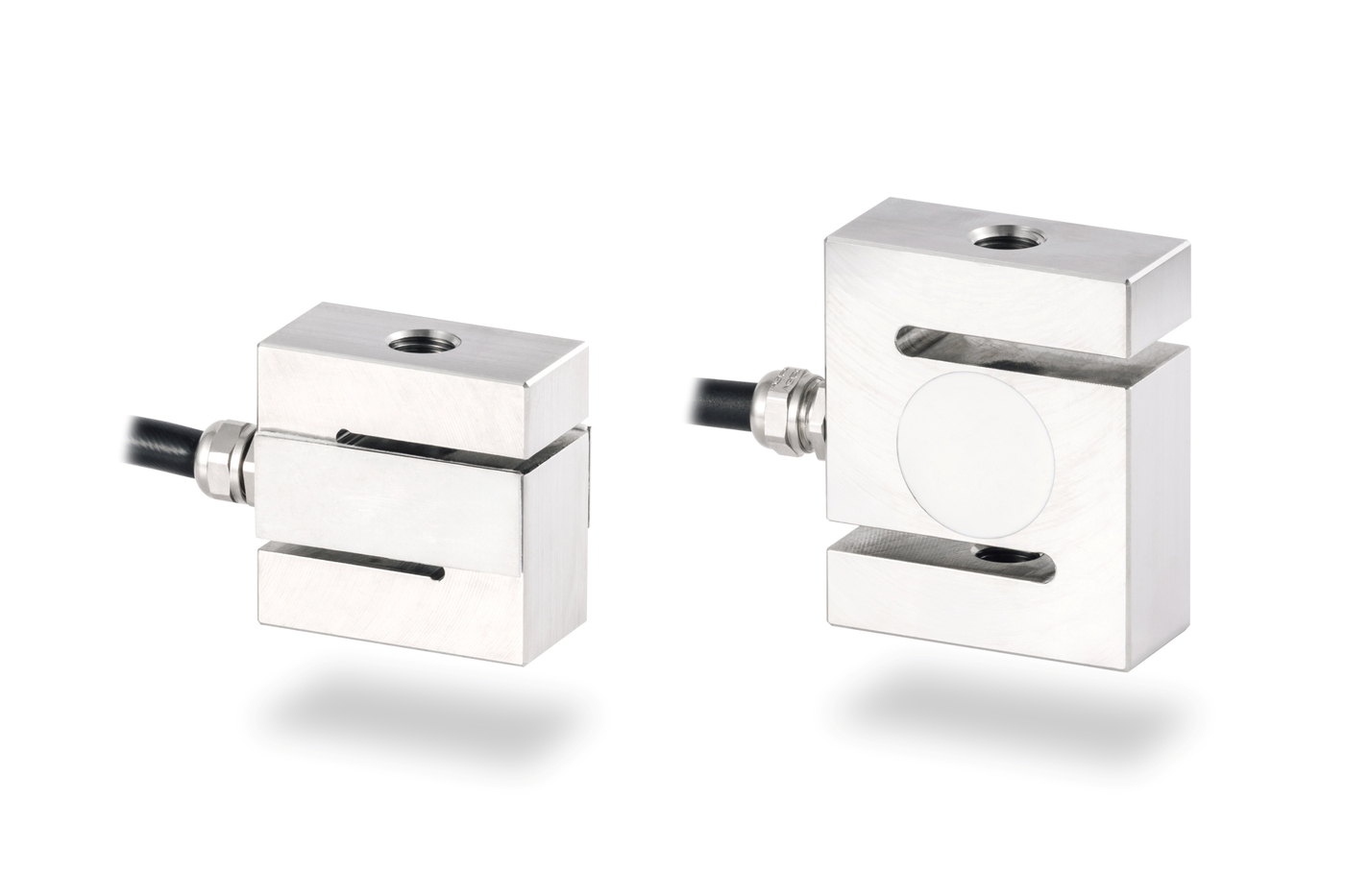

Pre náročnejšie merania sú vhodné strižné, prstencové alebo tzv. „in-line“ snímače. Ich chyba sa zvyčajne pohybuje približne do 0,2 % z rozsahu.
Ako správne zabudovať snímač?
Pri zabudovaní snímača je potrebné dbať na to, aby odchýlka pôsobiacej sily od osi snímača neprekročila 3°.
Odporúčame, aby zaťažujúca sila pôsobila prostredníctvom ložiska. Pri zaťažovaní v ťahu sú ideálne kĺbové oká. Pri zaťažovaní v tlaku možno použiť napríklad gumové tlmiace bloky (silentbloky).
Aký je výstup zo snímača?
Výstupný signál tenzometrického snímača sily je ovplyvnený jeho citlivosťou a napájacím napätím. Odporúčané napájacie napätie je v rozsahu 5 – 20 V.
Citlivosť sa udáva v jednotkách mV/V a vyjadruje veľkosť výstupného signálu pri zaťažení nominálnou silou a pri napájacom napätí 1 V. Napríklad pri citlivosti 2 mV/V a napájacom napätí 10 V bude výstupný signál pri nominálnej sile 20 mV.
Na čo slúži elektronická jednotka (prevodník)?
Úlohou prevodníka je napájať snímač a zosilniť jeho výstupný signál.
Pri analógových prevodníkoch sa signál zosilňuje na priemyselný štandard 4 – 20 mA alebo 0 – 10 V (prípadne na iný variant). Pri digitálnych prevodníkoch sa výstupný signál najskôr zosilní a následne prevedie pomocou A/D prevodníka na číselnú hodnotu. Tá sa zobrazuje na displeji alebo sa prenáša prostredníctvom komunikačných zberníc na ďalšie spracovanie.
Pozor na rušenie výstupného signálu
Výstupný signál zo snímača, ktorý sa pohybuje v rádoch niekoľkých milivoltov, je citlivý na elektromagnetické rušenie. Z tohto dôvodu neodporúčame viesť kábel snímača v blízkosti vysokonapäťových alebo výkonových rozvodov.
Veríme, že vám tento prehľad pomohol lepšie sa zorientovať vo svete snímačov sily. Keďže každá aplikácia a každé meranie je jedinečné, správna voľba snímača si niekedy vyžaduje aj podrobnejšiu technickú konzultáciu.
Ak máte pochybnosti o vhodnosti konkrétneho modelu pre vaše podmienky, neváhajte sa obrátiť na našich technikov, ktorí vám radi pomôžu s výberom najvhodnejšieho riešenia.
