V náročných provozech záleží na tom, jak dobře dokážete ochránit kameru před vodou, chemikáliemi a nečistotami. Hygienické sety prodlužují životnost celého systému a udržují stabilní kvalitu obrazu i tam, kde běžné kryty selhávají. Bez nich hrozí poškození, výpadky a neplnění hygienických norem.
Proč nezapomenout na hygienické kryty?
Díky precizní konstrukci a použitým materiálům výrazně prodlužují životnost celé instalace a zároveň udržují stabilní funkčnost i v prostředí, které by běžné kryty rychle poškodilo. V praxi to znamená méně výpadků, méně servisních zásahů a stabilně vysokou kvalitu obrazu pro automatizované kontroly.
Hygienické sety jsou vyráběny z nerezové oceli V4A a splňují krytí IP69K, díky čemuž jsou vhodné i do velmi náročných provozních podmínek. Ale co přesně hygienický set znamená?
- Hygienický montážní systém s těsněními mezi všemi kovovými plochami
- Nerezové kryty (Dolphin, Shark,Chameleon FX) pro jednotlivé komponenty včetně kompletní kabelové cesty
- Hygienická ochrana celého kamerového řešení včetně kabeláže
- Ochrana dle IP69K – i kabely jsou chráněny
- Úspora času i nákladů díky hotovým a ověřeným dílům
Hlavní technické parametry hygienických krytů
- Nerezová ocel V4A, AISI 316L (kromě hygienických standardních úchytů).
- Stupeň krytí IP69K pro vysokotlaké čištění až do 100 barů, dvojitý těsnicí systém pro větší bezpečnost.
- Nejpřísnější hygienický design pro použití v přímém kontaktu s potravinami a v oblastech, kde dochází k odkapávání.
- Všechny těsnicí materiály, ochranné trubky a akrylátová okénka s certifikací FDA.
- Všechny materiály krytu jsou testovány podle norem ECOLAB s agresivními čisticími prostředky.
- Flexibilní držák kamery odolný proti vibracím uvnitř krytu s velmi dobrým odvodem tepla.
- Flexibilní montáž krytu kamery.
- K dispozici jsou různé verze krytů s výstupem vzadu nebo na boku a montážní příslušenství.
Špičková hygienická ochrana kamer od autoVimation
Společnost autoVimation vyvinula kryty Dolphin, Shark a Chameleon FX – kompaktní ochranné kryty určené pro kamery a senzory používané v aplikacích s vysokými hygienickými nároky. Kryty Dolphin a Shark jsou dostupné v několika délkách a variantách kabelových vývodů.

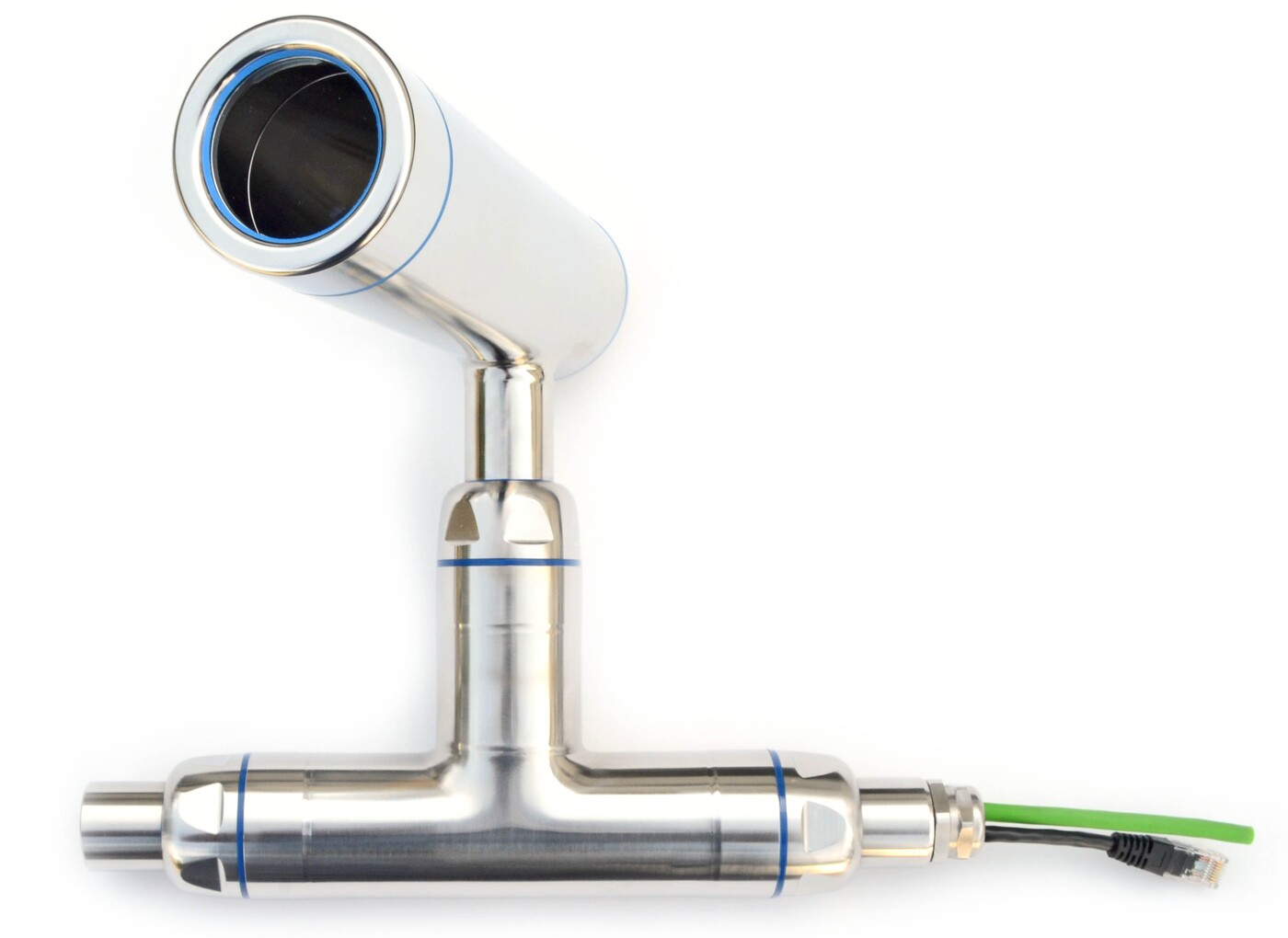

Kryt Dolphin je nejkompaktnější, s vnitřní délkou až 218 mm a je určen pro menší kamery od 29 × 47 mm do 40 × 40 mm.
V nabídce najdete akrylátová nebo BK7 sklíčka pro kamery s vlnovou délkou až 2500 nm, safírová sklíčka pro MWIR kamery do 7 µm a také germaniové sklíčko pro LWIR kamery v rozsahu 7–14 µm. Samotný kryt se navíc velmi snadno instaluje díky „hygienické stavební sadě“.

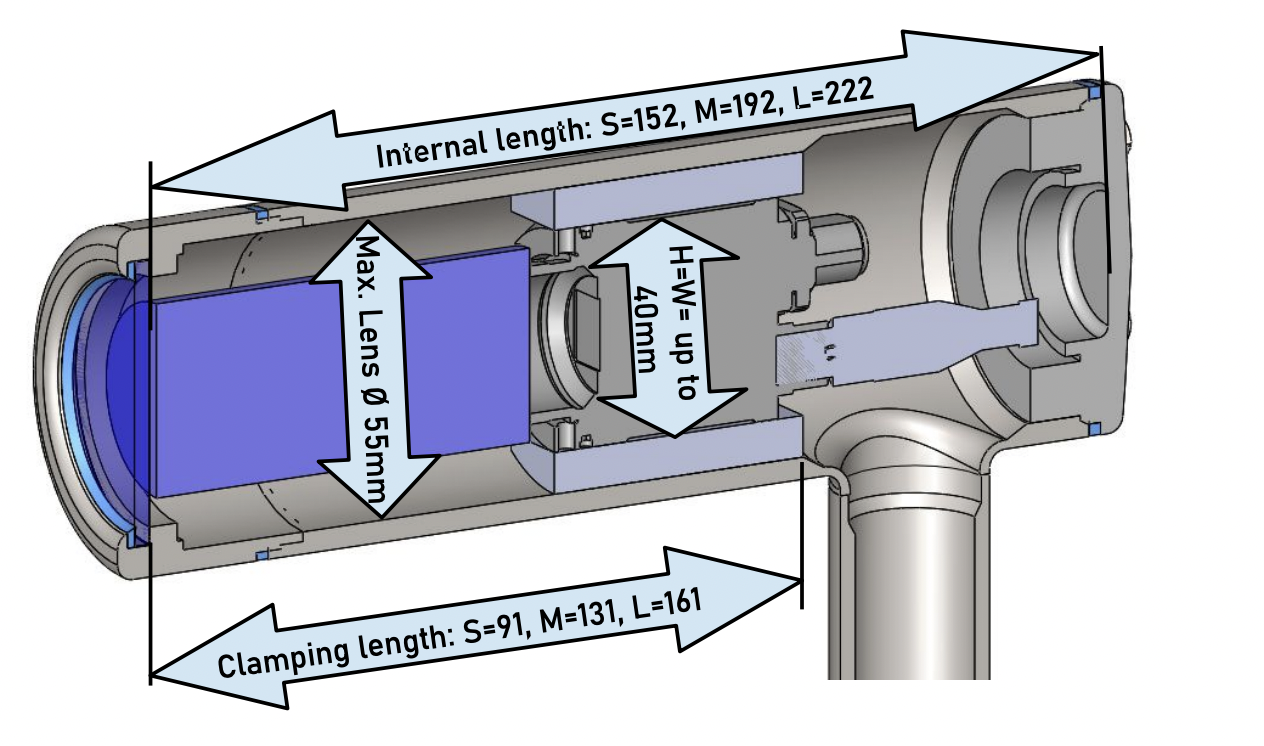

Jak vybrat správnou délku krytu?
Při výběru správné délky krytu stačí změřit délku kamery s objektivem a porovnat ji s vnitřní délkou uvedenou v datasheetu. I když se kamera s objektivem a konektorem vejde do verze Dolphin S, kvůli potřebnému upínacímu prostoru je vhodnější zvolit velikost Dolphin M, která poskytuje dostatek místa pro bezpečné uchycení.

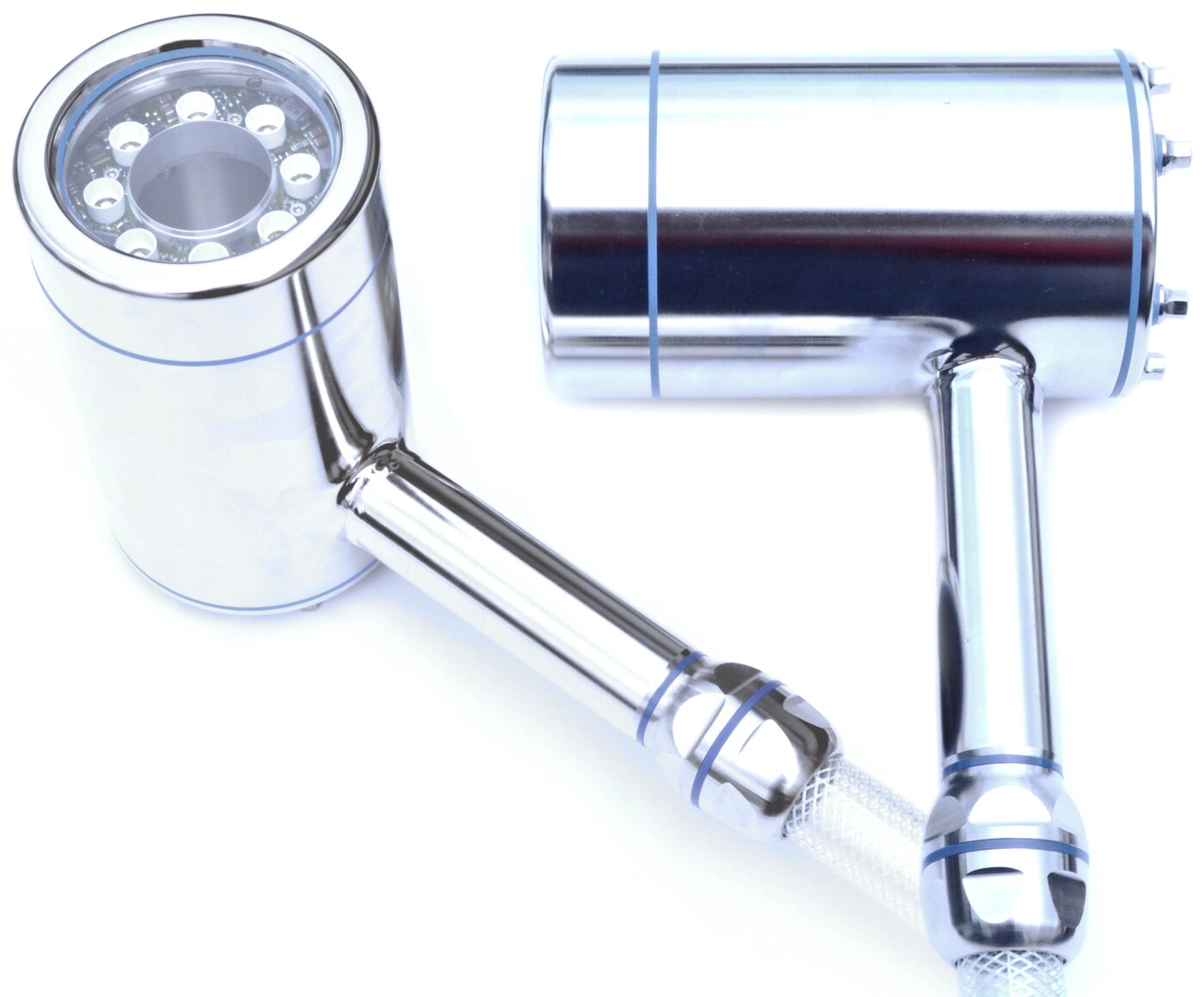

Kryt Sharkse hodí pro větší systémy, s vnitřní délkou až 258 mm a pro kamery do velikosti 62 × 62 mm, včetně možnosti integrace prstencového LED světla Meganova.
Uchycení kamery je navržené tak, aby spolehlivě odvádělo teplo a udržovalo systém v optimálních podmínkách. Model Shark je navíc vhodný pro objektivy s průměrem až 85 mm. K dispozici je i praktické příslušenství – například prodloužení krytu pro pohodlnější přístup k objektivu, akrylátová nebo BK7 sklíčka pro kamery s vlnovou délkou až 2500 nm či germaniové šklíčko pro LWIR kamery (7–14 µm).
Oba typy splňují požadavky normy EHEDG, která stanovuje přísná kritéria pro tvar, materiály i povrchové zpracování komponent tak, aby byla zajištěna snadná čistitelnost, minimalizace kontaminace a dlouhá životnost.

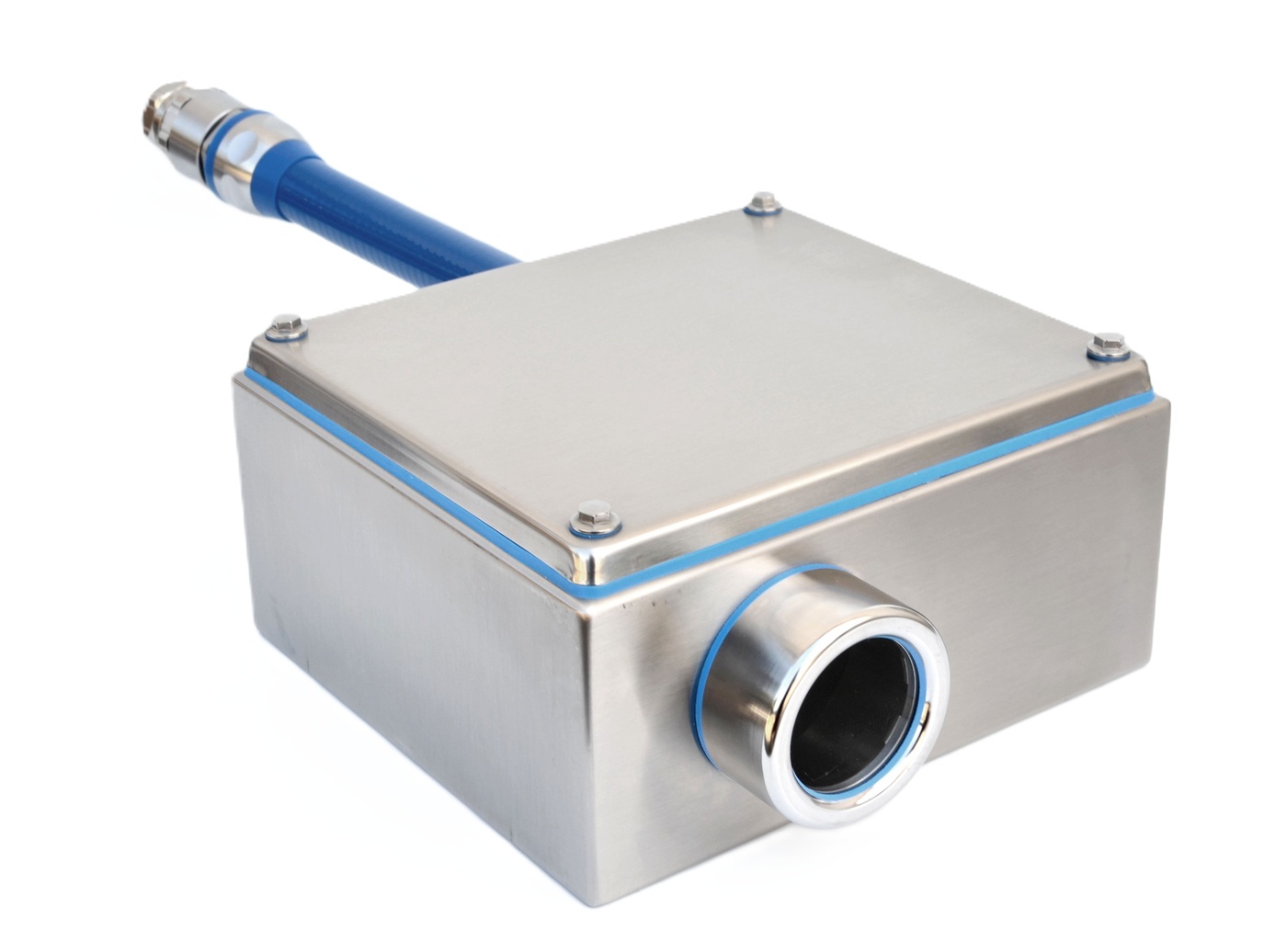

Co umí kryt Chameleon FX?
Kryt Chameleon FX dále rozšiřuje portfolio ochranných krytů autoVimation v hygienickém provedení. Byl vyvinut pro hyperspektrální kamery Specim FX10 a FX17 , které se široce používají při detekci cizích těles, třídění plastů a analýze koncentrací účinných látek v potravinářské a farmaceutické výrobě.
Kryt je vyroben z nerezové oceli AISI 316L (V4A) a nabízí ochranu IP69K, vysokou chemickou odolnost a vynikající odvod tepla. Jeho povrchy jsou bez mezer a hygienické kabelové průchodky minimalizují riziko kontaminace, zatímco kompaktní, ale robustní
konstrukce zajišťuje odolnost i v náročných podmínkách čištění. Speciální montážní sada zajišťuje jednoduchost montáže a také odolnost krytu vůči vibracím.
Co všechno se může stát, pokud hygienické kryty chybí?
Bez správného hygienického setu hrozí poškození kamer vlivem vody, tlakového mytí, čistících prostředků nebo usazenin z výroby. Nekrytá kabeláž může časem korodovat nebo se zanést nečistotami, což vede k poruchám nebo nestabilnímu přenosu dat.
Systém bez certifikovaných materiálů navíc nesplňuje hygienické normy, což může způsobit problémy při auditech nebo při provozu v potravinářství, farmacii či dalších přísných odvětvích. Celé řešení se tak stává méně spolehlivé a výrazně klesá jeho životnost.
Potřebujete poradit s výběrem vhodných hygienických krytů pro vaše kamery? Napište nám na
