Teplo je v rozváděči jen zřídka vítaným hostem. Proto je nezbytné nežádoucí teplo odstranit a zabránit dalšímu oteplování všude tam, kde je to možné, aby byl zajištěn bezproblémový provoz instalovaných komponent.
Tento úkol je často řešen s pomocí ventilátoru s filtrem – způsobem chlazení, kterému byl přinejmenším v minulosti upřen zasloužený respekt a uznání. Rittal nyní nabízí novou generaci ventilátorů s filtrem Blue e+ s funkcí nouzového chlazení a mnoha dalšími inovativními funkcemi zaměřenými na inteligentní ovládání klimatizace.
Ventilátory s filtrem jsou oblíbeným a nákladově efektivním řešením všude tam, kde lze k regulaci teploty v rozváděči použít okolní vzduch. Jsou tedy také zdaleka nejčastější volbou pro řízení klimatu v rozváděčích. Nová generace, která vystupuje ze stínu, upoutá pozornost jako chytrý pomocník s četnými chladícími funkcemi a bdělým okem před potenciálním nebezpečím: například díky funkci nouzového chlazení ventilátor Blue e+ aktivně reaguje, aby kompenzoval neočekávané zvýšení teploty. To chrání komponenty před přehřátím a v nejhorším případě se vyhne nákladům spojeným s odstavením systému.
Manipulace bez nářadí šetří čas
První výhody poznáte velmi brzy: poslední generace ventilátorů s filtrem již byla navržena pro montáž a údržbu bez použití nářadí, ale příslušné mechanické součásti byly nyní zcela přepracovány. Zajišťovací háčky pro montáž ventilátoru a otevírací mechanismus pro výměnu filtru nyní fungují ještě plynuleji. Osvědčené funkce jako jednoduché obrácení směru proudění vzduchu a flexibilní umístění přípojky napájení zůstaly zachovány. Další úpravy se týkají celkového designu Rittal, přičemž lamely mřížky jsou nyní uspořádány svisle. To vše bylo provedeno bez ovlivnění stupně krytí.
Inteligence zabalená do minima prostoru

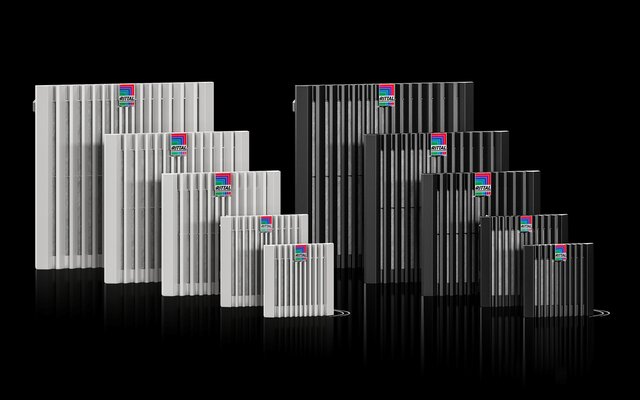

Ventilátory s filtrem Blue e+ jsou k dispozici v pěti velikostech, které pokrývají osm výkonových tříd od 20 m³/h do 1 160 m³/h dodávaného vzduchu. Modely AC/DC splňují všechny základní požadavky, zatímco varianta EMC je k dispozici pro aplikace, které kladou zvláštní požadavky na elektromagnetické stínění rozváděčů. EC technologie umožňuje řízení otáček a monitorování ventilátoru přes analogové rozhraní. Regulace teploty je přizpůsobena aktuálním podmínkám – chytrá funkce, která šetří energii a prodlužuje životnost. Nová generace přebírá toto prvenství a nabízí další výhody, jako je široký rozsah napájecího napětí (100–240 V) a rozhraní ModBus pro funkce monitorování, ovládání a alarmů.
Plná kontrola prostřednictvím rozhraní IoT
Ventilátory s filtrem integrované přes rozhraní IoT poskytují informace o stavu, využití kapacity, provozních hodinách a spotřebě energie. Pokud v blízkosti stojí několik skříní, je možné lokalizovat přesný zdroj kritického nahromadění tepla a určit příslušný ventilátor s filtrem. Obsluha je informována a funkce nouzového chlazení ventilátor je aktivována, jakmile teplota překročí prahovou hodnotu alarmu. Zvýšení otáček ventilátoru, a tím i množství dodávaného vzduchu, oddaluje možné přehřátí. Ventilátor se vrátí do normálního provozního režimu, jakmile teplota klesne zpět pod prahovou hodnotu.
Kromě provozní bezpečnosti poskytuje nová generace ještě delší životnost: funkce automatického čištění filtru vyfoukne prachové částice z filtru několikrát denně. Operátoři mohou také definovat virtuální provozní dobu jako základ pro zobrazení času zbývajícího do další výměny filtru – podobně jako u palivoměru motorového vozidla. To usnadňuje plánování údržby na vyžádání, což šetří další čas a náklady.

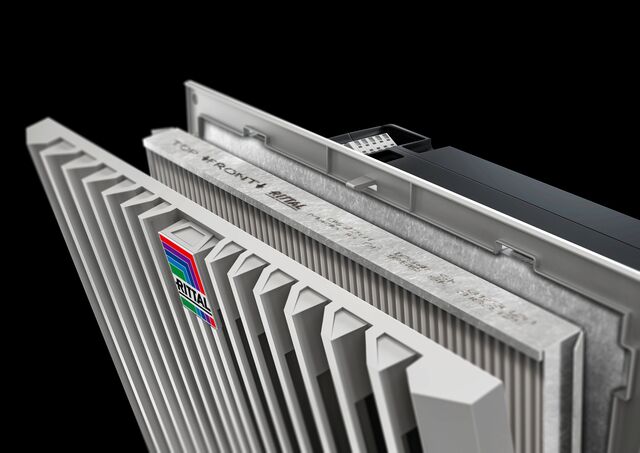

Pokud jde o hlavní úkol ventilátoru s filtrem, totiž maximální zadržování částic při současném umožnění průchodu co největšího množství vzduchu, Rittal svými sériovými skládanými filtry nastavuje nová měřítka. Díky plisování je povrch šestkrát větší, průtok vzduchu se zvyšuje o 40 procent a intervaly údržby lze zdvojnásobit nebo dokonce ztrojnásobit v závislosti na aplikaci. Tyto vlastnosti nové generace ventilátorů s filtrem Blue e+ společně povyšují tuto konvenční formu ovládání klimatizace rozváděče na novou úroveň.
Přechod na novou generaci ventilátorů s filtrem Blue e+ znamená, že výroba řady TopTherm byla ukončena s účinností od 31. března 2025. Ventilátory s filtrem Blue e+ jsou již k dispozici skladem.
Důležité:
Zavedené verze AC/DC, EC a EMC zůstávají v portfoliu, pouze řada TopTherm je nahrazena řadou Blue e+
Montážní výřezy pro nové ventilátory s filtrem jsou stejné jako u předchozí řady TopTherm
S novými ventilátory Blue e+ EC je kompatibilní pouze nový EC regulátor 3235.460
Potřebujete pomoc s přechodem na nové ventilátory s filtrem Blue e+?
Se všemi technickými dotazy týkajícími se našich produktů se můžete obrátit na tým technické podpory:
Tel.: 234 099 030
E-mail:
Obrázky
Obr. 1. Funkce nouzového chlazení nového ventilátoru s filtrem aktivně reaguje, aby kompenzovala neočekávaný nárůst teploty. To chrání komponenty před přehřátím a v nejhorším případě se vyhne nákladům spojeným s odstavením systému.
Obr. 2- Ventilátory s filtrem integrované přes rozhraní Rittal IoT poskytují informace o stavu, využití kapacity, provozních hodinách a spotřebě energie.
