RiLineX je nová platforma 60 mm přípojnicového systému, určená pro rozvod proudu v nízkonapěťových rozváděčích v průmyslu, v komerčních budovách nebo v systémech IT infrastruktury.
Je vhodná pro použití téměř ve všech odvětvích, protože se individuálně přizpůsobí prakticky každému požadavku. Systémové moduly lze variabilně rozšiřovat. Také tímto způsobem RiLineX nastavuje nové standardy rozvodu proudu a pomáhá připravit vaši společnost na nové výzvy v energetickém sektoru.

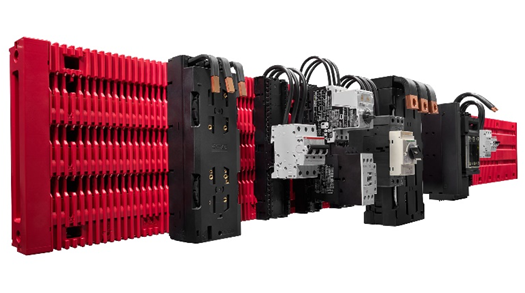

Nová platforma rozvodu proudu RiLineX
BEZPEČNOST
U této nové platformy jsou měděné přípojnice integrovány přímo v sestavě systému, tím pádem nám z předu nikde nepřekážejí klasické přípojnicové držáky a proto lze veškeré komponenty umístit na libovolnou montážní pozici. U tohoto řešení jsou přípojnice zakryty kompletně v celé délce, což zajišťuje maximální ochranu proti náhodnému nebezpečnému dotyku.
Tato ochrana je certifikována na stupeň krytí IP 2XB, což znamená, že je zabráněno vniknutí těles větších než 12,5 mm resp. proti dotyku prstem. Ochranu proti nebezpečnému dotyku z přední strany lze zvýšit až na stupeň krytí IP 4X. V této konfiguraci pak chrání nový systém od společnost Rittal před vniknutím těles větších něž 1 mm.
V obou těchto případech je tak vyloučena možnost náhodného dotyku s živými částmi pod napětím a volné měděné přípojnice již nepředstavují nebezpečí. Díky této konstrukci byl celý systém otestován na zkratovou odolnost až do 52,5 kA, takže se projektanti, výrobci a uživatelé mohou spolehnout na zcela bezpečné řešení. RiLineX je vhodný pro aplikace do 1000 V AC a do ± 1500 V DC s certifikací dle IEC 61439 a UL 508A.

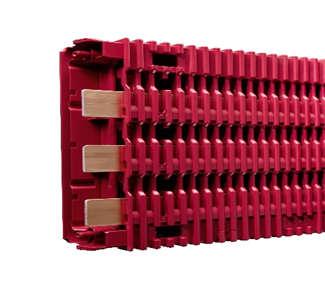

Přípojnice jsou zakryty kompletně v celé délce
JEDNODUCHOST
Dosud bylo nutné instalovat měděné přípojnice pomocí vhodných přípojnicových držáků namontovaných s roztečí specifickou pro konkrétní projekt dle požadované zkratové odolnosti systému. Instalace přípojnicových systémů do rozváděčů je velmi časově náročným procesem. Návrh přípojnic je tak pro projekční a výrobní společnosti zabývající se rozvodem proudu v rozváděčích často složitým úkolem. V mnoha případech se také setkáváme s problémem spojeným s velkým nedostatkem kvalifikovaných pracovníků.
Nový přípojnicový systém RiLineX od společnosti Rittal výrazně urychluje jak proces návrhu, tak i samotné instalace. S novou inovativní platformou rozvodu proudu RiLineX od společnosti Rittal, je určování roztečí přípojnicových držáků, ztráta místa při montáži komponentů a řezání ochranných krytů, již nyní minulostí.
Toto řešení výrazně snižuje pracnost od projektování přes montáž až po údržbu. Navíc je díky němu projektování rozváděčů mnohem efektivnější. Výsledkem je úspora až 30 % právě při projektování a až 50 % při montáži. Náš inovativní click systém zajišťuje jednoduchou a opravdu rychlou montáž.
EFEKTIVNOST

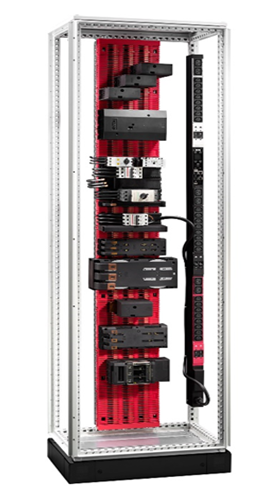

Instalace RiLineX vertikálně
V závislosti na řešení nabízí společnost Rittal dvě různé možnosti dodávek pro větší variabilnost použití. V jedné z těchto možností je platforma RiLineX k dispozici jako kompletní sestava včetně měděných přípojnic, kterou lze téměř okamžitě instalovat do kompaktních skříní Rittal AX a systémových skříní Rittal VX25 o šířce až do 1 200 mm.
Lze ji také dodat již nainstalovanou ve skříni. Využití sestav je proto ideální a efektivní pro standardní aplikace. Systém dodávek je přehlednější a méně náročný při skladování. Navíc lze systém instalovat, aniž by k tomu bylo potřeba předchozích speciálních znalostí. Systém RiLineX může být instalován jak horizontálně tak vertikálně, což je obzvláště vhodné například pro IT aplikace.

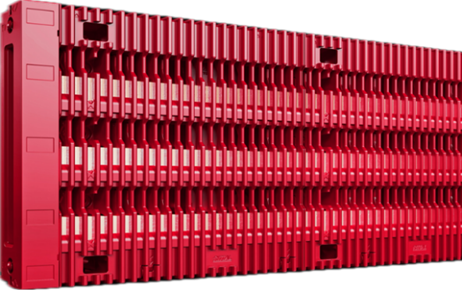

V případě propojování není třeba přípojnice upravovat
FLEXIBILNOST
Alternativou je druhá možnost využití modulárního systému, která nabízí úplnou volnost návrhu a umožňuje přizpůsobit konstrukci systému až do délky 2,4 metru a nebo v případně použití spojek potom i více. Uživatelům stačí znát délku montážní desky a poté mohou libovolně kombinovat systémové moduly ve stejných krocích v rastru 200 x 200 mm. Navíc je rastr uchycení na každé montážní desce od společnosti Rittal stejný.
Pak už stačí jen upravit standardní přípojnice na požadovanou délku. Měděné přípojnice jsou následně bezpečně upevněny v základní desce. Tato flexibilní verze je k dispozici jako systémová stavebnice bez přípojnic. Snadná je i možnost dodatečného propojování s dalšími skříněmi.
Pokud jde o návrh a projektování systému, podporuje společnost Rittal projektanty a konstruktéry také novým SW konfigurátorem RiPower pro návrh nízkonapěťových rozváděčů, kde bude samozřejmě možné konfigurovat i nový přípojnicový systém RiLineX.
ÚSPORNOST
Při požadavku na kompletní zakrytování stávajících přípojnicových systémů ztrácíme spoustu času při rozměřování a řezání plastových krytů. Také množství plastového odpadu není v takovémto případě vůbec zanedbatelné. V průměru je vytvářenou až 1,9 kilogramu plastového odpadu na aplikaci. Také méně ekonomické využití prostoru, může v konečném důsledku znamenat nutnost použití většího rozváděče, ne však ale s RiLineX.
Také v případě mezinárodních dodávek se nabízí možnost nepřevážet těžké měděné přípojnice z jednoho kontinentu na druhý. S RiLineX lze systémové plastové díly jednoduše kombinovat s cenově výhodnějšími lokálními měděnými nebo hliníkovými přípojnicemi.
To vše v souhrnu znamená, že každé vaše řešení, lze pomocí nové platformy RiLineX realizovat s výrazně menší uhlíkovou stopou a také s menšími náklady.
OTEVŘENOST
Rittal posouvá koncept nové platformy za hranice své vlastní společnosti. Ještě před zahájením prodeje začala společnost Rittal spolupracovat s řadou technologických partnerů na přípravě nastartování celého funkčního ekosystému.
Výrobci zařízení a komponent dostávají veškerá data, která potřebují k vývoji jejich produktů a mohou tak vytvářet a distribuovat řešení, která jsou “Ready for RiLineX”.
V době uvedení na trh bude pro třípólový systém již k dispozici veškeré příslušenství, jakož to připojovací adaptéry, přístrojové adaptéry, pojistkové držáky, pojistkové odpínače a podobně.
Spolupráce s technologickými partnery
BUDOUCNOST
S novou platformou RiLineX společnost Rittal ukazuje budoucnost rozvodu proudu v rozváděčích. Zpočátku bude systém k dispozici v třípólovém provedení pro proudy do 800 A. Následovat bude kompletní čtyřpólový systém a také systémy pro další proudy.
Nová platforma je navíc předurčena také pro použití ve stejnosměrných aplikacích, které hrají důležitou roli zejména v souvislosti s obnovitelnými zdroji energie.
V žilách nové platformy pro rozvod proudu RiLineX koluje naše Rittal DNA, která je utvářena již více než 40 lety zkušeností v oblasti rozvodu proudu. Jste připraveni na RiLineX? Naši odborníci vám rádi poradí a zodpoví vaše technické dotazy. V případě vašeho zájmu navštivte naše webové stánky RiLineX, kde najdete informace nejen o nové platformě rozvodu proudu RiLineX, ale samozřejmě také přehled celého našeho rozsáhlého sortimentu, nebo nás neváhejte kontaktovat.
V žilách nové platformy RiLineX koluje naše Rittal DNA
OCENENÍ
RiLineX zaujal také porotce německé rady pro design a naše nová platforma byla jmenována „Vítězem“ v soutěži German Design Award 2025 v kategorii Energie. Nadace, německá rada pro design, byla založena rezolucí německého spolkového sněmu. Uděluje ocenění vynikajícím výrobkům a zdůrazňuje, jak může funkční design přispět k udržitelné transformaci ekonomiky.
RiLineX - Vítěz v soutěži German Design Award 2025
