Modulový systém do priemyselného racku.
Svetový výrobca MEAN WELL pre uspokojenie potrieb trhu v oblasti výkonových systémov pre napájanie priemyselných technológii ponúka modulovú technológiu v rackovom prevedení, s minimalizovanými rozmermi 1U. Ide o zariadenia so zvýšenou spoľahlivosťou obsahujúce najnovšie technológie v oblasti impulzných napájacích zdrojov.
Napájacie zdroje série RCP-1600 s výkonom 1,6kW sú k dispozicii pre vstupné napätia v rozsahu 90 až 264VAC 47÷63Hz a samozrejme aj jednosmerné napätie 250 až 370V sa vyrábajú v prevedení modulov zasúvateľných do rackovej vane série RHP-1U, pričom užívateľský komfort je zabezpečený prevedením konektorovej svorkovnice v zadnej časti rackovej vane. Zabezpečené je prepojenie jednotlivých modulov z hľadiska výkonových výstupov, komunikácie medzi modulmi a samozrejme aj komunikácie s nadradeným systémom vez I2C a PMBus protokol. Protokol CANBus je voliteľný. V jednej rackovej vani môže byť umiestnených až 5 modulov, pričom cez aktívne zdieľanie výkonu je možné dosiahnuť výstupný výkon až 8kW. Podobne pre vyššie výkony je určený modul NCP-3200, ktorý umožňuje paralelné zapojenie štyroch modulov a následne celkovo 10 1U vaní v jednom racku s výkonom 120kW. Výstupné napätie alebo prúdový limit sú programovo nastavovateľné a možnosti použitia rozširuje aj hot-swap prevedenie, čo umožňuje zvýšiť spoľahlivosť realizáciou redundancie a diaľkového monitorovania systému. Štandardne je použitý priemyselný protokol PMBus pre komunikáciu s mikropočítačovým modulom CMU-2 alebo pre tento účel vyvinutým riadiacim modulom RCP-MU.

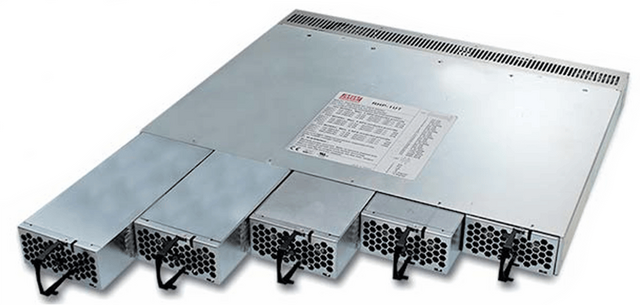

Obrázok 1 Príklad osadenia modulmi DHP-1U

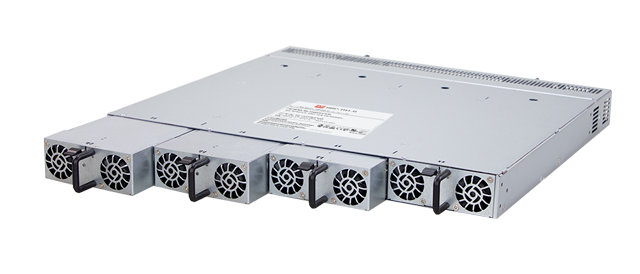

Obrázok 2 Zadná časť osadeného modulu DHP-1U so štyrmi pozíciami
Funkcia modulu RCP-MU spočíva v monitorovaní jednotiek, meraní výstupného napätia a prúdu, vnútornej teploty a ďalej elektricky oddelené výstupné kontakty relé od signálov AC OK, DC Fail a „Over Temp“ pre nadradený systém. Modul zaberie jednu pozíciu 1U v racku.
Obrázok 3 Zadná časť modulu MEAN WELL CMU2 s konektormi
Modul CMU2 je vybavený komunikačnými možnosťami, obsahuje konektory pre pripojenie Ethernet rozhrania, CANBus, PMBus a taktiež v priemyselných aplikáciách používaný aj RS-232 a na väčšie vzdialenosti RS-485. Kontakty relé umožňujú bezpečné pripojenie nadradených zariadení.
Obrázok 4 Výkonová svorkovnica DHP-1UT-A

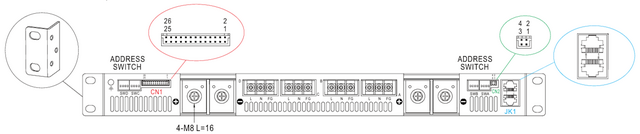

Obrázok 5 rozmerový náčrt rackového prevedenia série DHP-1UT
Rozsah použitia systému umožnili rozšíriť aj ďalšie funkcie, možnosť použitia pri teplote okolia od -30°C do 70°C s tepelnou ochranou a samozrejmosťou sú funkcie OLP, OVP a OTP. Indikátor na čelnom paneli umožňuje obsluhe rýchlo zistiť, že niektorý z modulov má problém a je ho potrebné vymeniť alebo resetovať. K výmene dochádza za plnej prevádzky vysunutím modulu a následným zasunutím iného funkčného modulu.
Napájacie zdroje MEAN WELL série RCP a NCP spĺňajú najprísnejšie európske normy. Z hľadiska EMC emisií výrobok spĺňa normy EN55032 (CISPR32) a pre oblasť zvlnenia výstupu EN61000-3-2÷3 (napäťový šum). Z hľadiska EM imunity nechýbajú ani parametre podľa EN61000-4-2÷8 a tiež veľmi dôležitá EN61000-4-11 (poklesy a prerušenia napätia) Zariadenie je v mechanicky odolnom kryte a spoľahlivostný parameter MTBF 45,8kh podľa MIL-HDBK-217F (25°C) pre modul NCP-3200 je nadštandardne vysoký vďaka použitej špičkovej súčiastkovej základni. Uvedené vlastnosti umožňujú stabilitu aplikácie aj v prípade nestabilnej napájacej sieti. Tieto a ďalšie informácie potrebné pre aplikáciu zdroja nájdete na stránke www.meanwell.sk v technickej dokumentácii pre každý výrobok.
