Konštrukčná koncepcia vrtákov s vymeniteľnými karbidovými hlavičkami, ktorú spoločnosť ISCAR predstavila na prelome storočia, výrazne ovplyvnila jej výrobný program zameraný na obrábanie otvorov.
U týchto nástrojov je vymeniteľná celokarbidová vŕtacia hlavička upevnená v oceľovom telese vrtáka na základe princípu „samosvornosti“. Tento princíp využíva pružnú deformáciu držiaka, ktorá zaručuje spoľahlivé upnutie hlavičky bez potreby mechanických upínacích prvkov. Táto inovácia je obdobou konštrukčných princípov predtým úspešných radov nástrojov, ako sú SELF-GRIP a MULTI-MASTER, ktoré nielen výrazne zlepšili efektivitu obrábania, ale tiež zásadne zmenili prístup k návrhu rezných nástrojov.
Vymeniteľná vŕtacia hlavička má špeciálne tvarovanú čelnú plochu, ktorá zaručuje optimálne utváranie triesky a jej plynulý odchod z oblasti rezu. Špička hlavičky spolu s obvodovými fazetkami uľahčujú zavŕtanie nástroja a umožňujú dosiahnuť vysokú presnosť a kvalitný povrch vŕtaného otvoru. Držiak (teleso vrtáka) je vyrobený z vysokopevnostnej ocele a je vybavený unikátnym upínacím lôžkom pre vŕtaciu hlavičku, skrutkovitými drážkami pre odvod triesok a kanáliky pre vnútorný prívod chladiacej kvapaliny priamo do rezu. Výrobu tohto typu nástroja umožnil významný technologický pokrok v oblasti práškovej metalurgie a CNC obrábania.
Koncepcia vrtákov s vymeniteľnými vŕtacími hlavicami prináša niekoľko kľúčových výhod:
Vyššia produktivita a kratšie výrobné časy: Vďaka tuhej konštrukcii, spoľahlivému systému upínania hlavičiek, optimalizovanej reznej geometrii a kvalitným karbidovým materiálom možno dosiahnuť vyššiu produktivitu vŕtania a výrazne znížiť čas výroby.
Univerzálne využitie: Tieto nástroje sú vhodné na vŕtanie rôznych materiálov, vrátane ocelí, nerezových ocelí, liatiny, titánu a vysokoteplotných zliatin.
Jednoduchá výmena: Opotrebovanú vŕtaciu hlavičku možno rýchlo vymeniť bez vybratia držiaka zo stroja. Tým sa eliminuje nutnosť opätovného nastavovania a značne sa skracujú prestoje, čo je výhodou systému „no-setup-time“ (bez potreby nastavovania).
Presnosť a dlhá životnosť: Konštrukcia upínacieho lôžka držiaka umožňuje opakované a presné upnutie vŕtacej hlavičky, čím je zaručená vysoká presnosť vŕtania aj pri opätovnom používaní.
Široký sortiment: Vrtáky sú dostupné v mnohých priemeroch a dĺžkach, čo umožňuje ich využitie na rôznorodé aplikácie.
Optimalizácia zásob: Možnosť využívať vymeniteľné hlavičky s rôznymi priemermi znižuje potrebu udržiavať veľké zásoby vrtákov, čo vedie k úsporám na skladovacích nákladoch.
Tento systém tak poskytuje flexibilitu, efektivitu a úspory vo výrobných procesoch.
Vrtáky ISCAR s vymeniteľnými karbidovými hlavičkami predstavujú inovatívne riešenie, ktoré výrazne zvyšuje efektivitu a ziskovosť vŕtacích operácií. Počas posledných dvadsiatich rokov prešli tieto nástroje viacerými zásadnými konštrukčnými zlepšeniami. Počnúc radom CHAMDRILL každé nové zlepšenie viedlo k vývoju produktov, ktoré vlastnosťami prekonávajú svojich predchodcov.

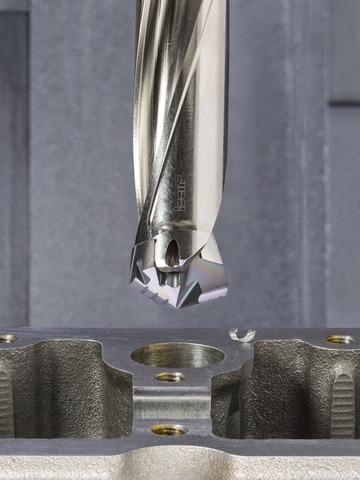

Dnes je najobľúbenejším radom SUMOCHAM (obr. 1), ktorý si získal uznanie zákazníkov vďaka svojej vysokej spoľahlivosti a efektivite. Tento produkt poskytuje vynikajúce výsledky aj pri náročnom vŕtaní.
Snaha o neustále zvyšovanie produktivity, najmä pri obrábaní materiálov, ktoré vytvárajú jemné triesky, viedla k vytvoreniu radu LOGIQ-3-CHAM, ktorý využíva trojbritý dizajn, a napriek tomu zachováva princíp samosvorného upínania hlavičiek, podobne ako predchádzajúce modely.
Vývoj pokračuje, a posledná kampaň LOGIQUICK priniesla ďalšie inovácie, ktoré nielen rozširujú existujúce produktové rady, ale taktiež otvárajú nové možnosti použitia týchto nástrojov a dávajú možnosť vzniku novým radom nástrojov.
Táto evolúcia vrtákov ISCAR potvrdzuje ich vedúce postavenie v oblasti obrábania a prináša zákazníkom stále efektívnejšie riešenie.

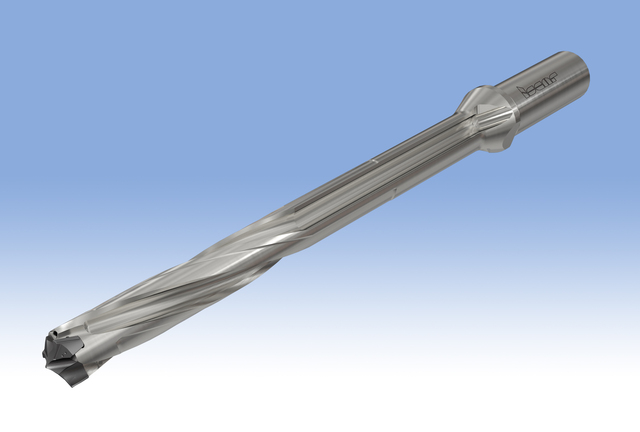

Nové teleso D3N s trojbritými vŕtacími hlavičkami umožňuje efektívne vŕtanie otvorov až do hĺbky 10 × D (obr. 2). Kľúčovou vlastnosťou vŕtacieho telesa je špecifický tvar drážok, ktorý je navrhnutý tak, aby minimalizoval vplyv na pevnosť nástroja, čím zabezpečuje vysokú konštrukčnú stabilitu aj pri takých hĺbkach vŕtania.
Ďalšou novinkou je rozšírenie výrobného radu LOGIQ-3-CHAM o nástroje určené na prevŕtanie otvorov. Špeciálne navrhnuté trojbrité vymeniteľné hlavice F3B (Obr. 3) možno ľahko upnúť do existujúcich telies. Ich unikátna geometria, ktorá zahŕňa skosenie rohov, deflektory pre zlepšené utváranie triesok a vodiace plochy na presnejšie vedenie nástroja v otvore, výrazne zvyšuje výkonnosť pri obrábaní materiálov, ako je lepivá oceľ, nerezová oceľ a vysokoteplotné superzliatiny (HTSA). Táto konštrukcia umožňuje efektívne využitie hlavičiek pre široké spektrum operácií, vrátane prevŕtania križujúcich sa otvorov a vŕtania do šikmých plôch.

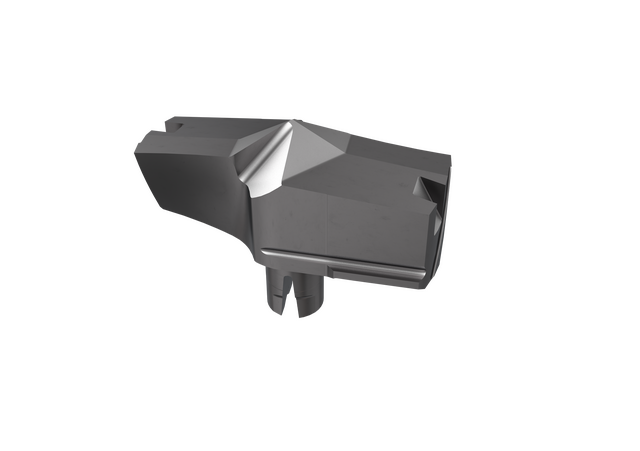

Ďalší nový rad nástrojov, predstavený v rámci kampane LOGIQUICK, zahŕňa nástroje CHAM-SPADE-IQ, ktoré špeciálne navrhli na vŕtanie otvorov do nosníkov a rôznych oceľových konštrukčných profilov. Vŕtanie týchto komponentov často prebieha pri nestabilných podmienkach, keď tuhosť upnutia obrobku býva veľmi nízka. Rezná geometria dvojbritých vŕtacích hlavičiek IHP-BD (pre telesá DCN s koncovým označením BD) a IFHP-BD (obr. 4) (pre telesá DFN s koncovým označením BD) bola optimalizovaná práve s ohľadom na tieto podmienky – hlavičky sú vybavené samostrediacim britom pre ľahší vstup do materiálu a ostrými rohmi, ktoré znižujú riziko deformácie tenkostenných profilov. Pevná konštrukcia držiakov potom maximalizuje dynamickú stabilitu nástroja pri vŕtaní otvorov až do hĺbky 5×D.
Nové modulárne vrtáky DCN-MM so závitovým spojením MULTI-MASTER, vybavené vymeniteľnými karbidovými hlavičkami DCN, predstavujú spojovací prvok medzi úspešnými radmi nástrojov SUMOCHAM a MULTI-MASTER (obr. 5). Tieto vrtáky sú súčasťou univerzálnej modulárnej zostavy, ktorá umožňuje rýchlu výmenu nielen vŕtacích hlavičiek, ale aj telies vrtákov. Vďaka modulárnej koncepcii sú nástroje veľmi flexibilné, pokiaľ ide o voľbu celkovej dĺžky, priemeru alebo optimálnej konfigurácie, čo uľahčuje prispôsobenie rôznym aplikáciám a požiadavkám na vŕtanie.

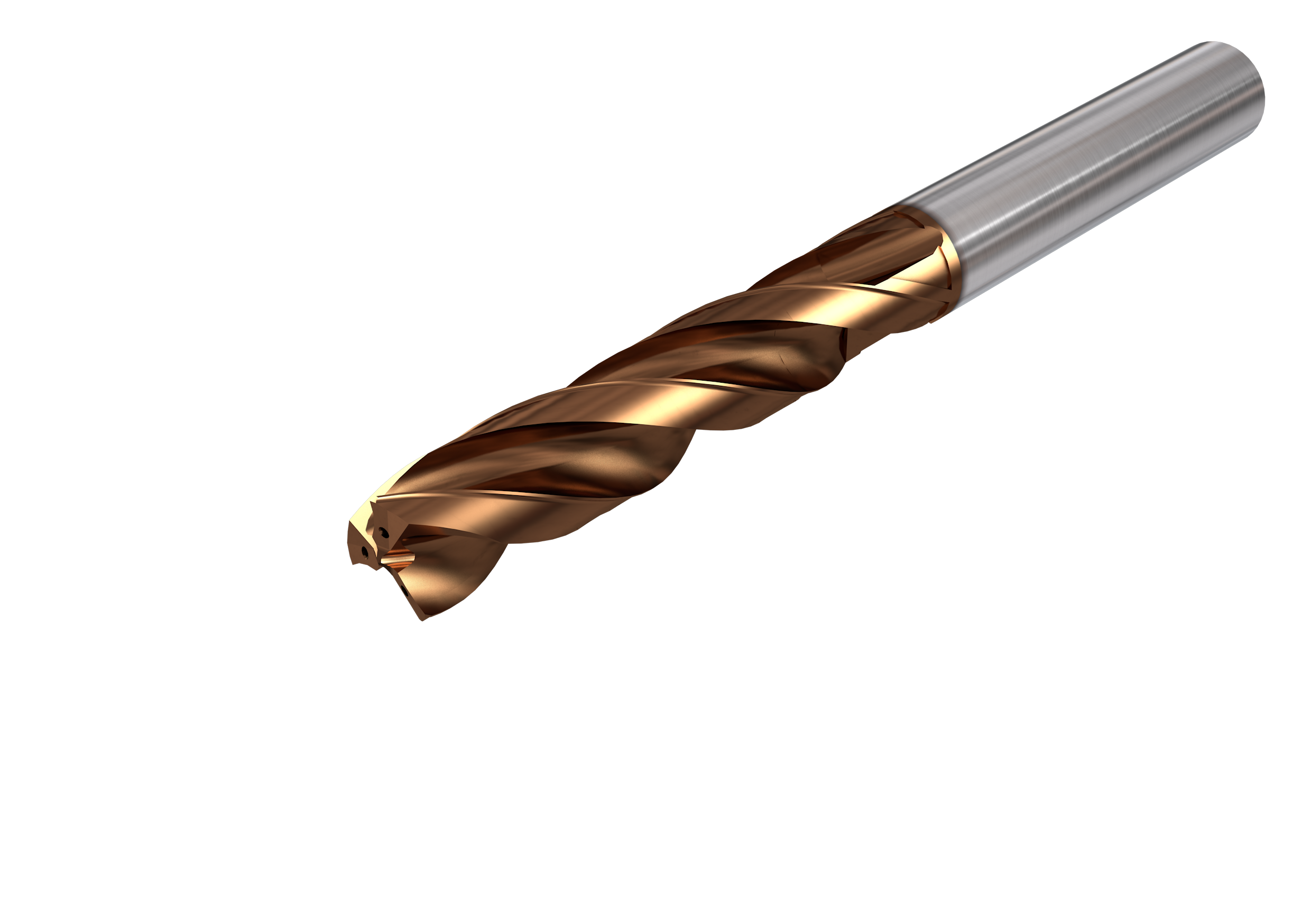

Treba spomenúť, že inovácie nástrojov na výrobu otvorov, predstavené v rámci kampane LOGIQUICK, sa netýkajú iba nástrojov s vymeniteľnými vŕtacími hlavičkami. Bolo predstavených aj niekoľko výrobkov s odlišnou konštrukčnou koncepciou. Jedným z nich je trojbritý celokarbidový vrták SCCD-ACF3/5 (v dĺžkach 3 × D a 5 × D) určený na vŕtanie otvorov s rovným dnom (obr. 6). Tento vrták je vybavený malou strediacou špičkou na lepšie prenikanie materiálom a optimalizovaným priemerom jadra, ktorý zvyšuje jeho tuhosť. Samozrejmosťou je vnútorný prívod chladiacej kvapaliny, ktorý nielen predlžuje životnosť nástroja, ale taktiež zlepšuje odvod triesok.
V oblasti vyvrtávacích nástrojov predstavili nové vyvrtávacie hlavy BSFD, ktoré umožňujú mimoriadne jemné digitálne nastavenie s presnosťou 0,001 mm. Tieto nové hlavy postupne nahradia existujúce nástroje radu BHD MB.
V oblasti frézovania bolo portfólio rozšírené o nový rad multifunkčných nástrojov QUICK-D-MILL. Univerzálne frézy MDR sú navrhnuté pre širokú škálu aplikácií, vrátane frézovania osadenia, drážok, vreciek a vŕtania otvorov s plochým dnom.
Tento prehľad nástrojov jasne ukazuje, že ISCAR venuje veľké úsilie neustálemu vývoju nových nástrojov na výrobu otvorov. Veríme, že najnovšie nástroje z kampane LOGIQUICK nájdu svoje uplatnenie na trhu a splnia očakávania zákazníkov.
