Svetový výrobca MEAN WELL vypĺňa v roku 2024 požiadavku trhu aj na napájacie zdroje v prevedení „open frame“ s globálnou certifikáciou ITE 62368-1, Medical 60601-1, EN60335-1, EN61558-1/2-16. Zdroj je určený ako komponent do elektronických zariadení, meracích zariadení, pre sieťové a telekomunikačné prvky, domácu automatizáciu a zdravotnícke zariadenia. Zdroj je chránený MEAN WELL patentom ZL 202223277512.1Napájacie zdroje novej série LOP sú vysoko spoľahlivé, energeticky úsporné, nízkoprofilové elektronické zariadenia v prevedení „open frame“ určené ako funkčný komponent ďalšieho zariadenia, ale aj pracujúci autonómne. K dispozícii sú zdroje od výkonu 200W do 600W s výstupným napätím 12 až 54V. Štandardne sú modely odlíšené označením, napríklad LOP-600-36 je zdroj s výkonom 600W a výstupným napätím 36V. Rozmery sú veľmi zaujímavé, od 4“x2“ do 5“x3“, s vysokým pomerom výkon/objem a umožňujú široké použitie.
Obrázok 1 Napájací zdroj série LOP-400

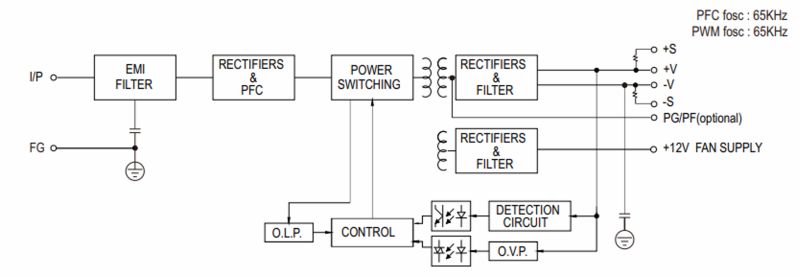

Ako je zrejmé z blokovej schémy, primárna a sekundárna strana zdroja je oddelená cez impulzný transformátor, pričom spínací kmitočet je 65kHz. Pred samotným spínaním je energia dodávaná z energetickej siete 230VAC upravená usmerňovačom, filtrami a aktívnymi obvodmi PFC (Power Factor Controlling) pracujúcimi veľmi presne na frekvencii 65kHz. Riadenie spínania je realizované samostatným obvodom, ktorý disponuje informáciami o stave vstupu, teploty, požadovanom výkone, stave napätia na výstupe a v prípade použitia vstupov +S-S aj informáciou o úbytku napätia na prívodných vodičoch od zdroja k záťaži. K dispozícii sú zdroje s celkovým výkonom 200, 300, 400, 500 a 600W a s výstupným napätím pre napájanie záťaže 12, 15, 18, 24, 27, 36, 48 a 54V. Pre presné nastavenie výstupu je k dispozícii užívateľsky prístupný trimer, ktorým sa dá nastaviť výstupné stabilizované napätie v rozsahu ±4%. Zdroj umožňuje pripojiť externý ventilátor na zvýšenie odberu vznikajúceho tepla na zdroji do okolia. Podľa krivky pracovného bodu v závislosti od povolenej teploty zdroj pracuje v rozsahu -40°C až +80°C. Po prekročení povolenej teploty sa zdroj vypne a po ochladnutí začne znovu pracovať. Napríklad pri modeli série LOP-600 od výkonu 400W vyššie sa odporúča použiť nútené chladenie. Zdroj je vhodný pre inštalácie triedy I a II a spĺňa normu OVC triedy III (Over Voltage Category). Primárna strana napájacieho zdroja série LOP-200 až 600 dokáže spracovať napätie v širokom rozsahu 80 až 264V/50-60Hz, ale môže sa napájať aj jednosmerným napätím v rozsahu 113 až 370V. Neuveriteľne vysoká je dosiahnuteľná účinnosť až 95%, čo prakticky znamená, že napríklad pri plnom výkone zdroja 600W sa mení menej ako 30W na teplo.
Výstupné napätie, ktorým je napájaná záťaž, je prísne stabilizované, bez zvlnenia aj pri kolísajúcej záťaži. Uvádzaná hodnota zvlnenia a nežiadúceho šumu je aj u najvýkonnejšieho modelu do 250mV. Reálne je však zvlnenie nižšie. Zaujímavá vlastnosť je schopnosť prekonania špičkového odberu až do 150% po dobu troch sekúnd. Pokiaľ je preťaženie dlhšie, väčšie, alebo ide o skrat, zdroj sa vypne a pokúsi sa znovu naštartovať každé tri sekundy.
Ako už je pravidlom pri výrobkoch MEAN WELL, zálohovaný zdroj disponuje mnohými ďalšími užitočnými vlastnosťami. Samozrejmosťou je odolnosť proti dlhodobému skratu na výstupe. Primárna a sekundárna strana je dokonale galvanicky oddelená s elektrickou pevnosťou viac ako 4kVAC, podobne medzi vstupom a krytom 2kVAC a výstupom a uzemneným krytom 1,5kVAC. Bezpečnostné parametre sú dané EN62368-1, IEC60335-1, EN60335 a norma EN61558-1/-2-16 OVC III je garantovaná do nadmorskej výšky 2000m. Izolačný odpor medzi uvedenými bodmi nameriame viac ako 100MΩ/500VDC/25°C/70%RH.
Zdroj je vybavený na DC výstupe svorkovnicou so skrutkami, vstup na primárnej strane a ostatné pripojenia sú opatrené konektorom so zámkom. Samozrejme, ostatné detailné informácie pre použitie v aplikácii nájdete na stránke www.meanwell.sk pri každom modeli v technickej špecifikácii. Na tomto mieste sú k dispozícii aj certifikáty a test-reporty požadované v EÚ. Z hľadiska EMC emisií výrobok tradične spĺňa normy EN55032, EN55014, EN61000-3 a ďalšie. Z hľadiska EMI nechýba garantované splnenie noriem EN61000-4-2÷8.
Text: Alek Tropp
Foto: archív JDC, s.r.o.
