Hydraulické valcové tesnenia: Typy, materiály, funkcie

Pri výbere tesnení hydraulických valcov je dôležité zvážiť, na akých typoch povrchov budú použité. Ak nedochádza k relatívnemu pohybu medzi spojujúcimi povrchmi, mala by sa použiť statická tesniaca vložka. V iných prípadoch je vhodné použiť ploché gumové tesnenie. A teda, ak je medzi povrchmi pohyb (či už vratný alebo oscilujúci), mala by sa použiť dynamická tesniaca vložka.

Hlavné funkcie hydraulických tesnení valcov

Hydraulické tesnenie (hydraulika) valca chráni hydraulickú kvapalinu a zabraňuje tomu, aby sa komponenty hydraulického systému miešali s vonkajšími kvapalinami. Zároveň pomáhajú zlepšiť celkovú účinnosť a spoľahlivosť systému, a to najmä v nasledujúcich oblastiach:

• ‍Prispôsobenie tlaku a prevencia kontaminácie: Hydraulické tesnenia sú navrhnuté tak, aby fungovali pri nízkom aj vysokom tlaku. Navyše zabraňujú kontaminácii tým, že vytvárajú bariéru, ktorá bráni prieniku nečistôt do systému.
• ‍Kontrola únikov a prevencia výbuchov: Hydraulické tesnenia valcov sú navrhnuté tak, aby vytvorili tlakotesné utesnenie okolo piestnej tyče, čím znižujú trenie a zabraňujú únikom a výbuchom. Sú vyrobené z jedinečných materiálov, ktoré odolávajú opotrebeniu od hydraulickej kvapaliny, a obsahujú okraj, ktorý vytvára pozitívne utesnenie okolo piestnej tyče.
• ‍Nákladová efektívnosť a jednoduchá údržba: Hydraulické tesnenia valcov sú navrhnuté tak, aby znižovali náklady na náhradné diely a prácu, boli odolné voči opotrebeniu a vyžadovali minimálnu údržbu. Sú ľahko inštalovateľné a vymeniteľné a poskytujú vysokú úroveň výkonu, čo z nich robí nákladovo efektívne a nízkoúdržbové riešenie pre hydraulické systémy.
• ‍Vysoká odolnosť a prispôsobivosť: Výrobcovia po celom svete vyrábajú kvalitné tesniace súpravy hydraulických valcov, ktoré poskytujú dlhú životnosť a odolnosť. Tieto pokročilé tesnenia, vyrobené z prvotriednych materiálov, sú navrhnuté tak, aby odolávali náročným podmienkam a zabezpečovali plynulú prevádzku strojov.
• ‍Bezpečnosť a odolnosť voči vode: Hydraulické tesnenia, známe svojou odolnosťou voči vode, chemikáliám a opotrebeniu, sú obľúbenou voľbou v ťažobných podnikoch, ktoré chcú urýchliť ťažbu minerálov. Sú tiež bezpečné na použitie v rôznych odvetviach, ako je farmaceutický a chemický priemysel.

Hlavné typy hydraulických tesnení

Pre hydraulické valce sú dostupné rôzne typy tesnení, od jednoduchých O-krúžkov až po zložité rotačné tesnenia, tesnenia hydraulických piestov a hydraulické olejové tesnenia. V závislosti od aplikácie sa môže požadovaný typ tesnenia líšiť, no všetky tesnenia slúžia rovnakému účelu – vytvoriť bezpečné, kvapalinotesné utesnenie.

Piestne tesnenia

Piestne tesnenia, známe aj ako piestne krúžky, sú mechanické tesnenia, ktoré znižujú únik medzi komponentmi v pohybe tam a späť. Primárnou funkciou hydraulického piestneho tesnenia je vytvoriť utesnenie medzi valcovou rúrkou a piestom, čím sa zabraňuje úniku mazív a plynov.

Zároveň pomáhajú udržiavať tlak v rámci valca, čo umožňuje efektívny pohyb piestu. Piestne tesnenia sa používajú v rôznych aplikáciách, ako sú vzduchové kompresory, hydraulické čerpadlá a spaľovacie motory. Ako kľúčové komponenty v akomkoľvek vratnom systéme zabezpečujú efektívny pohyb súčiastok, pričom udržiavajú systém utesnený a zachovávajú tlak vo vnútri.

Stieracie tesnenia

Stieracie tesnenia zabraňujú vnikaniu nečistôt, úlomkov a iných kontaminantov do systému alebo stroja. Zvyčajne sa používajú v aplikáciách, ako sú hydraulické valce, čerpadlá a ventily, a môžu byť vyrobené z rôznych materiálov, vrátane gumy, polyuretánu a termoplastických elastomérov.

Sú navrhnuté s okrajom, ktorý pri pohybe zotiera povrch systému, čím odstraňuje akékoľvek nahromadené častice. Navyše stieracie tesnenia poskytujú ďalšiu bariéru proti vnikaniu kvapalín a plynov. Často sa používajú v kombinácii s inými tesneniami, ako sú O-krúžky a tyčové tesnenia, aby poskytli komplexné tesniace riešenie.

Tyčové a tlmiace tesnenia

Hydraulické tyčové tesnenia pozostávajú z kovovej tyče vloženej do gumového alebo plastového tesniaceho prvku. Tesniaca časť sa prispôsobí povrchu tyče, čím vytvára pevné utesnenie, ktoré zabraňuje úniku vnútorného tlaku a prenikaniu vonkajších kontaminantov do valca.

Tlmiace tesnenie navyše tlmí nárazy a vibrácie tyče, čím predlžuje životnosť valca a jeho komponentov. Tyčové a tlmiace tesnenia sú vhodné pre mobilné aj priemyselné aplikácie, ako sú poľnohospodárske a stavebné stroje, kde sú vystavené nečistotám, prachu a vlhkosti.

Rozdiel medzi tyčovým a piestnym tesnením: Tyčové tesnenia sú pružné a zabraňujú úniku tlaku a prenikaniu kontaminantov, zatiaľ čo piestne tesnenia sú pevné a udržujú tlak vo vnútri a zároveň zabezpečujú mazanie.

Vodiace krúžky a mazanie

Vodiace krúžky sú namontované na piestoch a piestnych tyčiach hydraulických valcov, aby pohlcovali bočné zaťaženie a zabránili kontaktu kovových častí medzi pohyblivými súčiastkami, ako sú tyč a tesniaca hlava/piest a vývrt. Obvykle sú umiestnené vo vnútri, medzi tyčovým a tlmiacim tesnením, a pri montáži by mali byť namazané rovnakým mazivom, ktoré sa používa v hydraulickom systéme.

Tieto krúžky sú dostupné v kovových aj nekovových variantoch. Pri výbere vodiacich krúžkov je potrebné zvážiť faktory ako priemer tyče a piestu, dĺžku zdvihu, tlak, typ tesnenia a mazanie.

Aké materiály sa používajú na výrobu hydraulických tesnení?

Výber vhodného materiálu pre tesnenie je kľúčový, pretože určuje celkovú kvalitu a životnosť hydraulických tesnení. Váš výrobca vám môže odporučiť vhodné materiály – či už potrebujete hydraulické tesniace krúžky, O-krúžky alebo iný typ tesnenia – na splnenie konkrétnych požiadaviek aplikácie. Nižšie sú uvedené najčastejšie používané materiály na výrobu tesnení:

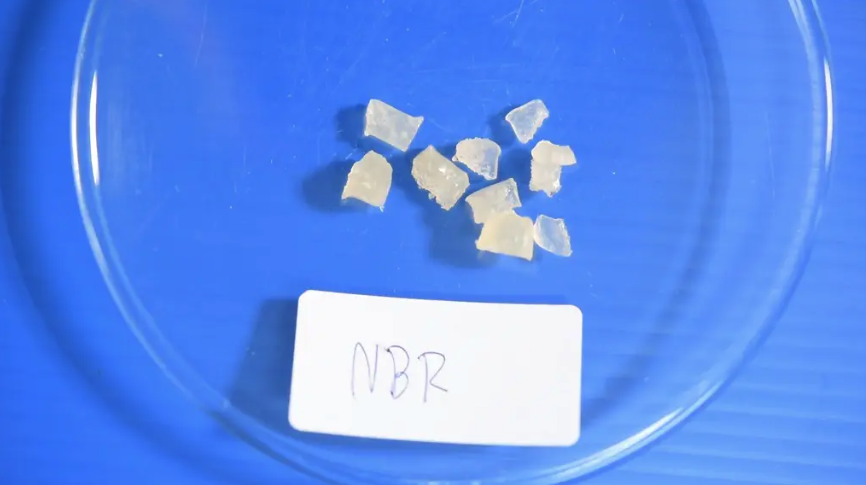

• ‍Guma: Hydraulické gumové tesnenia sú vhodné pre aplikácie, ktoré vyžadujú vysokú flexibilitu a stlačiteľnosť. Nitrilový butadiénový kaučuk (NBR), fluóroelastomér (FKM) a hydrogenovaný nitrilový butadiénový kaučuk (HNBR) sú populárne materiály používané na výrobu týchto tesnení vďaka ich odolnosti voči mastnote, minerálnym olejom a iným hydraulickým kvapalinám.
• ‍Polytetrafluóretylén (PTFE): PTFE má výnimočnú odolnosť voči extrémnym teplotám, tlakom a žieravým chemikáliám. Jeho nízky koeficient trenia znamená, že vyžaduje menej mazania ako iné tesnenia, a dokáže účinne fungovať aj v suchom stave.
• ‍Pevné plasty: Plastové tesnenia hydraulických valcov sú odolné voči teplote, tlaku a chemickej reaktivite a sú dostupné v rôznych materiáloch. Pevnosť tesnení sa dá zvýšiť použitím technických plastov namiesto bežných plastov. Plastové tesnenia sú oveľa pevnejšie než gumové alebo PTFE tesnenia, čo poskytuje valcu vyššiu odolnosť.
• ‍Termoplastické elastoméry (TPE): TPE ponúkajú vynikajúcu pevnosť a flexibilitu, čo ich robí ideálnymi pre tesnenia hydraulických valcov. Sú vysoko odolné voči oderu a trhaniu a dokážu udržiavať konštantný tlak po dlhé obdobia. Ich kombinácia vlastností plastu a gumy z nich robí vynikajúcu voľbu pre komponenty, ktoré vyžadujú odolnosť a pružnosť.

So širokou ponukou hydraulických tesnení je dôležité vybrať správne, aby sa zabezpečila nákladovo efektívna oprava hydraulických valcov. Tým sa zaručí dlhá prevádzková životnosť a zlepšený výkon počas celej doby životnosti hydraulického valca. Nesprávne utesnenie zariadenia môže viesť k predčasnému opotrebeniu a následnému zlyhaniu.

Záver

Ako spoločnosť na opravu hydraulických valcov, náš tím zaisťuje utesnenie hydraulických valcov už viac ako 29 rokov. Môžeme vám pomôcť bez ohľadu na potreby vášho hydraulického systému a vždy radi ponúkneme odporúčania na výber tesnení a odpovieme na akékoľvek otázky.

Po vykonaní tisícok opráv máme rozsiahle vedomosti a skúsenosti na odborné vykonávanie opráv a preventívnej údržby. Máme tiež veľký sklad tesnení a zásobu bežných oceľových tvarov, ak vaša oprava vyžaduje výrobu. Ak hľadáte skúsenú a profesionálnu službu na opravu hydrauliky, kontaktujte spoločnosť AFINIS Group®. už dnes!
