Termokamery pomáhají snižovat náklady za drahé energie

Tento článek je zaměřen na termokamery a diagnostické přístroje, které pomáhají efektivně snižovat energetické ztráty v průmyslových provozech, či umožňují detekci úniku stlačeného vzduchu a celé řady skleníkových plynů.

Termokamery FLIR = osvědčený nástroj ke snížení energetických ztrát
Efektivním a rychlým nástrojem pro snížení energetických ztrát v celé řadě průmyslových odvětví jsou termokamery a přístroje FLIR od největšího a nejstaršího světového výrobce Teledyne FLIR (Švédsko, USA), který díky vlastnímu vývoji a bezkonkurenční praxi nabízí vysokou kvalitu, dlouholetou životnost a unikátní design.

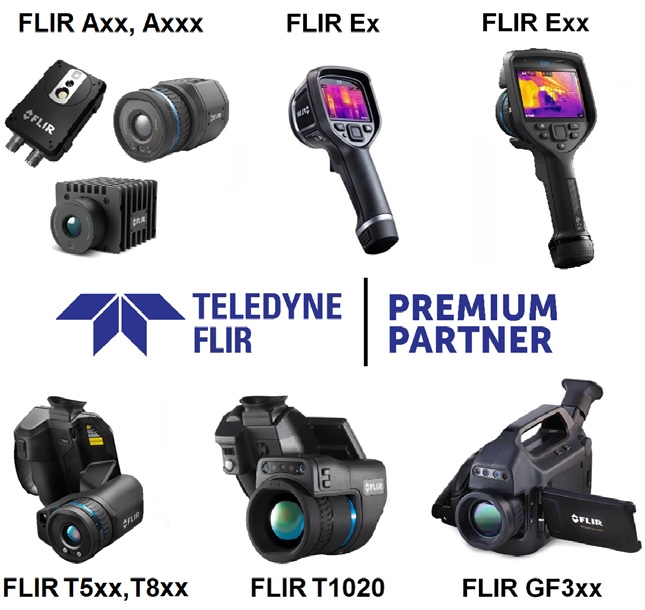

Přehled termokamer FLIR pro průmysl

Úspěch unikátního designu i patentovaných funkcích termokamer FLIR se však snaží zneužít některé čínské napodobeniny (design, uspořádání tlačítek, obrazové funkce atd.), které se v poslední době na trhu objevily. Je však na zákazníkovi, zda za své peníze podpoří zneužívání vývoje a úsilí originálního výrobce a podstoupí možné riziko spojené s kvalitou a bezpečností dat těchto čínských napodobenin. Rovněž by měl zvážit, zda vzhledem k vlastnické struktuře výrobce (vlastníkem je čínský komunistický stát), nepřispívá svými prostředky k porušování etického kodexu a k potlačování demokratických principů a lidských práv, a to nejen v Číně, ale vzhledem k propojenosti i vzájemné podpoře dalších autoritářských režimů (Rusko, Severní Korea atd.) i jinde ve světě.
Při nákupu termokamery FLIR však obdrží zákazník kvalitní originální přístroj s jistotou, že mu výrobce Teledyne FLIR i jeho autorizovaný distributor bude dlouhodobě poskytovat podporu a zajistí dlouhou životnost.

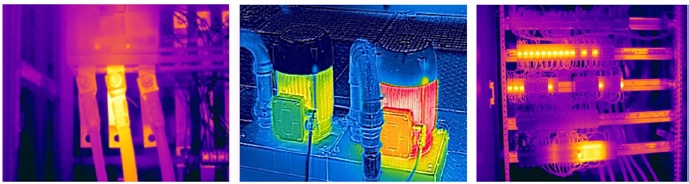

Příklady využití ručních termokamer

Ruční a přenosné termokamery FLIR pro pochůzkovou kontrolu
Pro účely rychlé a spolehlivé diagnostiky prováděné ruční termokamerou jsou určeny termokamery FLIR Exx (E54, E76, E86 a E96), které disponují speciálními funkcemi usnadňující měření. Disponují rozlišením až 640 x 480 bodů, citlivostí až 0,03°C, teplotním rozsahem až do +1 500°C, široké škále objektivů s automatickým ostřením nebo dálkoměrem pro přesné měření vzdálenosti či GPS pro uložení souřadnic místa měření. Termokamery FLIR Exx jsou vybavené přehledným 4“ dotykovým displejem s českým menu a díky kompaktnímu a odolnému provedení, jsou ideálním diagnostickým nástrojem pro pochůzková měření a kontrolu elektrických rozvodů, strojů a zařízení či pro kontrolu teplot při výrobě.

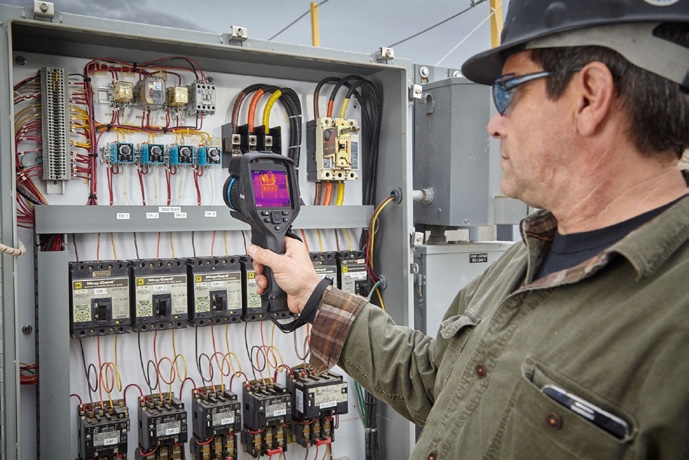

Ruční termokamera FLIR E86 v praxi

Pro profesionální měření v terénu jsou ideální přenosné termokamery FLIR T840 a T865 s rozlišením až 640 x 480 bodů (s UltraMax 1280 x 960 bodů) a citlivostí až 0,03°C, které jsou vybaveny rovněž přehledným 4“ dotykovým LCD s českým prostředím, ale také vysoce kontrastním hledáčkem umožňujícím venkovní měření při jakýchkoli světelných podmínkách. Doplňují oblíbené termokamery FLIR řady T530 a T540, které hledáček nemají. Nejvyšší řadu pak uzavírá špičková termokamera FLIR T1020 s rozlišením snímače 1024 x 768 bodů (s UltraMax 2048 x 1536 bodů), která je vhodná zejména pro energetické distribuční a přenosové společnosti při měření na velkou vzdálenost. Termokamery FLIR řady T mají otočnou snímací část v širokém úhlu usnadňující měření ze všech pozic i těžko přístupných objektů a jsou nejlepší volbou pro profesionální termodiagnostiku v elektroenergetice, průmyslu i stavebnictví.

Stacionární termokamery FLIR = 24/7 kontrola teplot
Pro účely měření, kdy se vyžaduje trvalé měření, jak v rámci detekce zvýšené teploty osob, ale také pro kontrolu strojů, zařízení nebo výrobních procesů, jsou ideální stacionární termokamery FLIR řady A, které umožňují 24/7 provoz, on-line obraz a záznam povrchových teplot. Výhodou termokamer FLIR řady A je jejich kompaktní rozměr a univerzálnost použití.

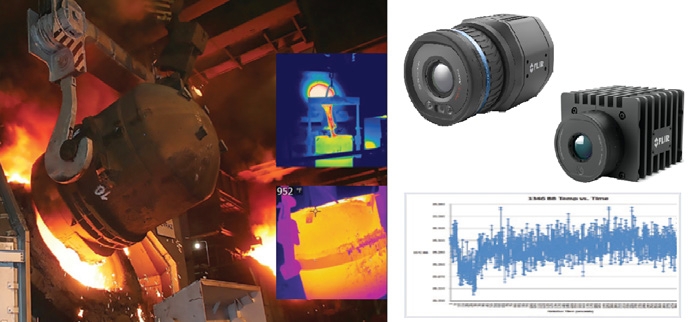

Stacionární termokamery FLIR pro on-line kontrolu teplot

Stacionární termokamery FLIR řady A nabízejí kompaktní rozměry, vysoké rozlišení až 640 x 480 bodů, možnost měření teplot až do +2 000°C a umožňují dálkový přístup díky běžným rozhraním a protokolům (RTSP, GigE, MODBUS TCP, Multicast, ONVIF-S a další). Díky tomu je možné jejich začlenění do nadstavbového (např. Genetec) či vlastního kamerového systému nebo postavit vlastní na komponentech FLIR. Termokamery FLIR řady A disponují rovněž vestavěným web rozhraním a jejich kompletní správa a provoz s přenosem obrazu může být přes standardní web prohlížeč v PC / tabletu bez dalšího SW. Termokamery FLIR mohou být vybaveny vizuální kamerou s funkcí prolnutí obrazů (MSX) a přenášet on-line jak IR, tak vizuální obraz současně. Vestavěný WiFi vysílač navíc umožňuje přenášet obraz i ovládat termokamery bezdrátově, což je výhodné v případě dočasného použití v daném místě, kde není kabelový rozvod LAN. Vysoké krytí IP66 nabízí použití těchto termokamer ve venkovních či průmyslových náročných podmínkách pro zajištění spolehlivého provozu výrobních i skladovacích průmyslových objektů a také jako prvek spolehlivých protipožárních systémů.

Únik stlačeného vzduchu = energetické ztráty
Dalším efektivním přístrojem pro snižování energetických ztrát je speciální akustická kamera FLIR Si124-LD. Stlačený vzduch je vyráběn kompresory, které spotřebovávají stále dražší elektrickou energii. V případě úniků stlačeného vzduchu, který je používán v drtivé většině provozů, pak dochází k zbytečným nákladům. Kamera FLIR 124-LD využívá 124 vysoce citlivých vestavěných směrových mikrofonů kombinovaně s digitální kamerou s vysokým rozlišením, a to vše v kompaktním provedení s držením v jedné ruce, což zvyšuje bezpečnost a nezatěžuje obsluhu jako „dvojruční“ přístroje.

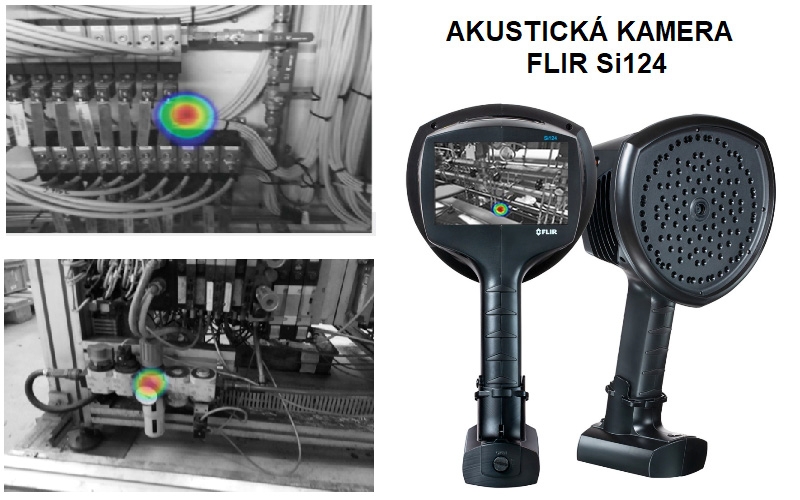

Akustická kamera FLIR Si124-LD

Kamera umožňuje rychlou a snadnou lokalizaci úniků stlačeného vzduchu / plynů, které se při expanzi v místě úniku projevují turbulentním prouděním v ultrazvukových frekvencích, které nejsou lidským uchem zachytitelné. Pro akustickou kameru FLIR Si124-LD s rozsahem až do 65 kHz však ano a zobrazí dané místo s vysokou přesností. Kamera má české menu a umožňuje kvantifikovat velikost daného úniku jak v objemových jednotkách, tak také jako odhadované roční ztráty v dané měně.
Zprávu z měření je možné provést v SW FLIR Thermal Studio (kompatibilní s termokamerami FLIR) s vyobrazením nalezených úniků a množstvím s přepočtem na roční náklady / ztráty. Záleží na velikosti nalezených úniků, ale z praxe je ověřeno, že návratnost tohoto unikátního zařízení je velmi rychlá.
Další variantou je akustická kamera FLIR Si124-PD, která je určena pro vyhledávání částečných výbojů. Kamerou FLIR Si124-PD lze detekovat a vyhodnotit na vzdálenost různé typy částečných výbojů a stanovit tak potenciální nebezpečnost výboje, který může vést až k porušení izolačních vlastností a následně ke zkratu.

Vizualizace úniku plynu = zvýšení bezpečnosti
Novinkou letošního roku jsou speciální termokamery Optical Gas Imaging (OGI), konkrétně FLIR řady G, které navazují na úspěšnou řadu FLIR GF. Tyto termokamery umožňují detekci a vizualizaci úniku celé řady plynů a těkavých látek. Termokamery FLIR řady G jsou vybaveny speciálním snímačem umožňujícím jak bezkontaktní měření teplot, tak hlavně zobrazení celé řady plynů, včetně plynů z různých chemických / uhlovodíkových sloučenin a zobrazuje tyto plyny jako mrak. Termokamery FLIR G poskytují zobrazení i velmi malých úniků a díky této schopnosti je možné nalézt a zobrazit přesné místo úniku, což napomáhá k rychlé opravě či výměně vadné části plynovodu / zařízení a snížení rizika.

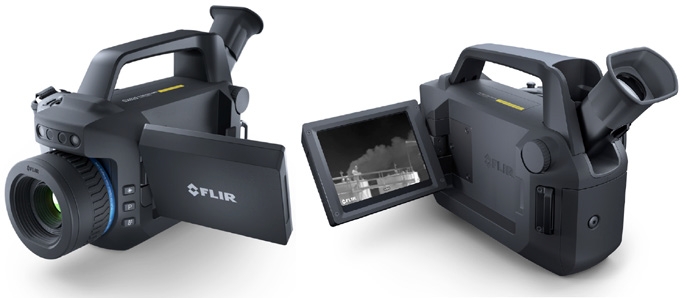

Termokamery FLIR G-series pro detekci a lokalizaci úniků plynů

Termokamery FLIR G umožňují záznam ve formátu videa, které je právě důležité pro vizualizaci chování plynu a možností tvorby přehledné zprávy s popisem místa a stavu kontrolovaného objektu. Nové termokamery FLIR Gx320, Gx620 a G620 umožňují i kvantifikaci úniků plynů v jednotkách g/h nebo l/min, a to přímo v termokameře. Díky svým vlastnostem jsou termokamery FLIR G / GF využívány celou řadou podniků z oblasti petrochemie a přepravy či skladování a distribuci zemního plynu pro zajištění bezpečnosti provozu a snížení emisí plynů.

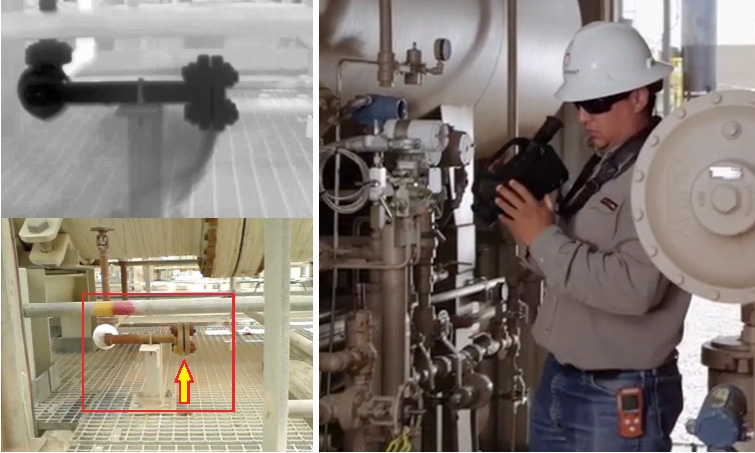

Ukázka vizualizace úniku plynu termokamerou FLIR G-series

Vysoká technická úroveň termokamer a přístrojů FLIR není ale vše, co je potřebné k dosažení kvalitních výsledků v diagnostice. Je to i kvalitní zaškolení a trvalá podpora uživatelů, kterou naše společnost zajišťuje.
Společnost SpektraVision jako autorizovaný distributor a PREMIUM Partner Teledyne FLIR nabízí široké spektrum přístrojů a termokamer FLIR a dále celou řadu diagnostických přístrojů a systémů pro nedestruktivní testování (IrNDT), vysokorychlostní kamery a další přístroje pro průmysl a výzkum. Neváhejte nás kontaktovat, rádi poradíme s výběrem a rádi vám přístroj předvedeme přímo u vás.

TEXT/FOTO Ing. Štěpán Svoboda, SpektraVision, s. r. o.
