Lineárne moduly SMS (Small Modules Screw Driven) na kompaktné riešenia v manipulácii s malými hmotnosťami.
Menej je viac. Pri použití nových lineárnych modulov SMS šetríme nielen priestorom na ich zabudovanie, ale aj na jednoduchšom procese ich objednania: tieto veľmi ploché lineárne osi sú už kompletne konfigurované a môžu byť vybrané a objednané online prostredníctvom niekoľkých „klikov“. Čo sa ráno objednalo, môže sa ešte večer v ten deň odoslať.
Jednoducho objednané, rýchlo nasadené do prevádzky, veľa sa ušetrí
Nová ultra kompaktná trieda dokonale dopĺňa portfólio lineárnych osí Bosch Rexroth a umožňuje vysoko efektívnu manipuláciu s malými dielcami. Pri priamom porovnaní ziskovosti aj pneumatické aplikácie vyzerajú z hľadiska prevádzkových nákladov staro. Lineárne moduly s guľôčkovým pohonom sú dostupné v piatich veľkostiach a sú pripravené na presné polohovanie dielcov od niekoľkých gramov až po maximálne 88 kg. Rexroth dodáva voliteľne aj príslušné prídavné zariadenia motora, napríklad s prírubovou spojkou alebo remeňovým prevodom na bežné servomotory. S našou najmenšou triedou môžete veľmi efektívne pokryť jednoduché úlohy polohovania s vopred konfigurovanými veľkosťami a dĺžkami bez akýchkoľvek výpočtov alebo konzultácií. Na iné aplikácie si môžete vybrať z nášho rozsiahleho programu lineárnej techniky – a tiež zostaviť kompletné linky až po paletizačnú jednotku v bežnej kvalite Rexroth. Kde môžete získať lepší výkon za lepšiu cenu?
Výhody:
- kompaktnosť: plochý design
- jednoduchosť: 5 predkonfigurovaných veľkostí môže byť vybraných a objednaných online
- rýchlosť: veľmi krátke dodacie termíny
- presnosť: vysoká opakovateľnosť
- úspornosť: veľmi dobý pomer cena-výkon
- flexibilnosť: servomotor môže byť namontovaný s prírubou alebo s remeňovou predlohou
Technické údaje:
- veľkosti: 30, 40, 50, 80, 120
- zdvihy: 50 mm až 1 200 mm
- max. zaťaženie: 88 kg
- max. rýchlosť: 1,92 m/s
- max. zrýchlenie: 9,6 m/s2
- opakovateľnosť: +/– 0,005 mm
Ovládanie ťahového vankúša
S novými štandardnými modulmi IH04 typu E spoločnosti Bosch Rexroth pre funkciu zápustkového vankúša môžu konštruktéri modelovať najbežnejšie obvody. Vďaka štandardizovanému bezpečnostnému konceptu s certifikátom o skúške DGUV spĺňajú moduly všeobecné bezpečnostné požiadavky. S voliteľnou funkciou rekuperácie energie znižuje modul ťahového vankúša a súčasne aj spotrebu energie.

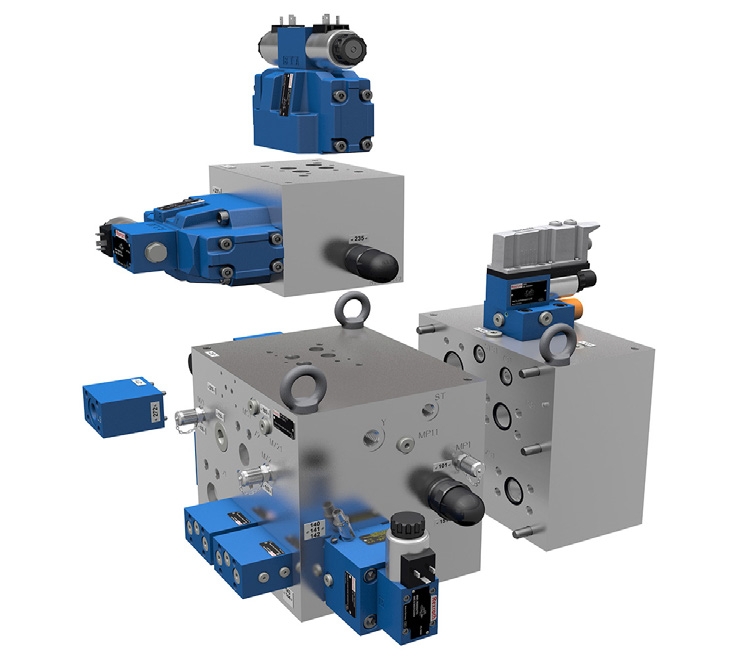

Technológia ťahacieho vankúša zabezpečuje rovnomernú hrúbku plechu počas procesu tvárnenia a zabraňuje trhlinám alebo skladom na obrobku. Novo vyvinutý modul ťahacieho vankúša IH04 typu E (IH04E) spoločnosti Bosch Rexroth dopĺňa štandardné moduly IH04 typu C/D pre horný piest. IH04E zahŕňa najbežnejšie obvody na hydraulické ťažné vankúše v súlade s najmodernejšími technologickými postupmi.
* * * * *
S veľkosťami NG10 až NG32 pokrýva IH04E prietoky čerpadiel do 800 l/min pri maximálnom prevádzkovom tlaku 315 barov.
* * * * *
Zároveň komponent spĺňa požiadavky na inštaláciu v hydraulických lisoch v súlade s normou ISO 16092-3 ako „bezpečnostný komponent riadiacich systémov“ s kategóriou 4, PLe podľa ISO 13849-1. To zahŕňa prevenciu neúmyselného spustenia pod vlastnou váhou, prevenciu neúmyselného rozjazdu z pokojovej polohy a zastavenie nebezpečného zatváracieho pohybu. Pri bezpečne zníženej rýchlosti spĺňa kategóriu 3. Certifikát o skúške DGUV významne znižuje náročnosť výpočtu a dokumentácie potrebnej na overenie bezpečnosti strojov v súlade s normami.
IH04E sa skladá zo základného modulu a smerového ventilu na realizáciu „aktívneho“ ťahového vankúša. Základný modul zabezpečuje testované bezpečnostné funkcie. Voliteľný rozširujúci modul môže zabezpečiť predpínanie, prípadne umožňuje rekuperáciu energie. Modul taktiež umožňuje diferenciálne zapojenie a snímanie záťaže.
Spoločnosť Bosch Rexroth ponúka ďalšie riešenie na ochranu tvárniacich strojov s hydraulickou ochranou proti preťaženiu pre mechanické lisy IH04 typ S.
Na tento účel sa používa olejový vankúš medzi baranom a nástrojom, ktorý sa v prípade poruchy uvoľní. Táto funkcia má reakčný čas 5 ms a chráni nástroje, ako aj pohon a rám lisu v prípade preťaženia. IH04S je možné namontovať priamo na olejový vankúš.
TEXT TBH Technik FOTO Bosch Rexroth AG
