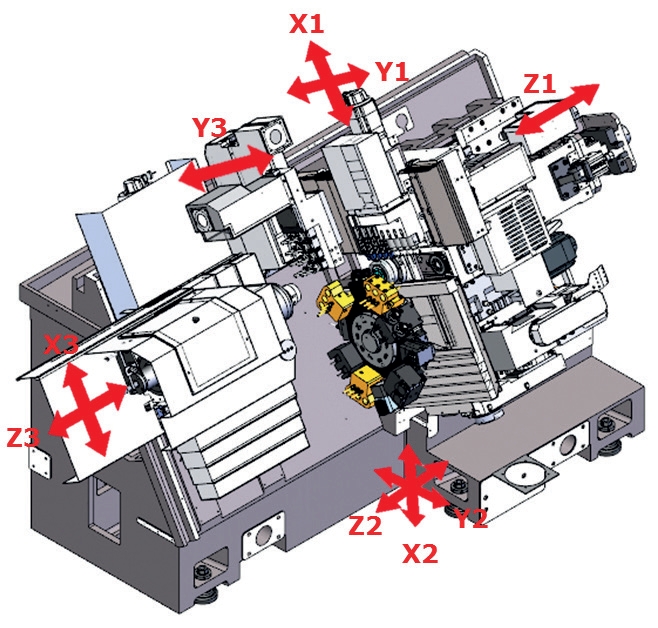

Precizní stroj HANWHA jihokorejského výrobce dlouhotočných automatů je strojírenské veřejnosti mnoho let dobře znám. Stroj pod označením STL38H(Y3) – aktuálně nejvýkonnější tříkanálový revolverový 12-osý soustružnický systém.
Bezpochyby se jedná o jeden z nedokonalejších a nejvýkonnějších SWISS TYPE dlouhotočných CNC automatů se synchronizovaným vodícím pouzdrem. Tato HANWHA s přehledem zpracovává materiály s maximálním obráběným průměrem materiálu 38 mm.
Přehlednost a jednoduchost operací zajišťuje výkonný systém SIEMENS SINUMERIK 840D a 15“ barevný LCD display s přispěním pokročilého dialogového programování.
* * * * *
Co znamená tříkanálový dlouhotočný automat?
Laicky řečeno, se jedná o systém chodu 3 NC programů v jednom (překrytém) čase.
* * * * *
Vestavěné motory pro hlavní vřeteno i protivřeteno o výkonech 23 kW (6 500 ot/min) lehce zvládají libovolný typ materiálu v produkčním řezu. 10-boký revolver s vícenásobnými polohami nástrojových držáků kde lze volit mezi provedením staršího VDI 30 nebo nového BMT45, přičemž podporuje rozsáhlou variabilitu nástrojového vybavení a rozšíří kapacitu nástrojového vybavení stroje až na 47 nástrojových pozic.
REVOLVER VDI30 REVOLVER BMT45
Z hlediska technologického, je variabilita stroje STL38H(Y3) takřka neomezená. Počínaje klasickými soustružnicko-frézovacími cykly až po polygonní soustružení, vířivé frézování závitů, úhlové operace atd.
Mnoho potenciálních zákazníků, majíce v povědomí spíše konvenční CNC stroje, si klade otázku, co znamená tříkanálový dlouhotočný automat. Laicky řečeno, se jedná o systém chodu 3 NC programů v jednom (překrytém) čase. Za přispění používaného pojmu tzv. „virtuálních os“ a zjednodušeného programování pevnými a modifikovatelnými makry, stroj obrábí v jednom čase až třemi nástroji najednou. Tím je dosažena ideální výrobní kombinace, vysoké produktivity při velké časové úspoře.
V neposlední řadě je třeba vyzdvihnout podélnou a příčnou tuhost stroje STL38H(Y3) nezbytnou především pro trvalou přesnost a stabilitu výrobního procesu. Dostatečnou tuhost litinového CNC stroje, s velmi malými zástavbovými rozměry, zajišťuje i jeho hmotnost neuvěřitelných 4 700 kg.
TEXT/FOTO PROFIKA
