Nástroje pro zajištění spolehlivosti výrobních provozů

VYSOKORYCHLOSTNÍ KAMERY – ZÁZNAM RYCHLÝCH DĚJŮ
V každém průmyslovém provozu, zejména ve strojírenství, se dnes používají stroje a zařízení s velmi rychlými a přesnými pohyby. Jejich spolehlivost a přesnost ovlivňuje kvalitu výrobku, a tedy i provozní a výrobní náklady. U rychle se pohybujících strojů, jako jsou výrobní, balící, plnící linky, řezačky, ohýbačky atd., je zcela nemožné provést vizualizaci pouhým zrakem či běžnou průmyslovou kamerou. Spolehlivým řešením jsou vysokorychlostní kamery, které umožňují kvalitní záznam tisíce snímků za sekundu.

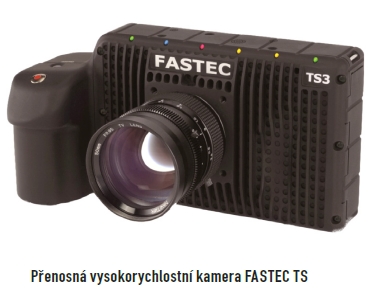

Standardní koncepce vysokorychlostních kamer založených na děleném uspořádání, tedy samostatně kamera a připojené PC, jsou náročné, vyžadují externí napájení, montáž, PC atd. To je z finančního, prostorového a bezpečnostního hlediska v průmyslových provozech neefektivní a někdy také nemožné. Proto firma FASTEC Imaging vyvinula přenosnou vysokorychlostní kameru FASTEC TS.

Přenosná kamera FASTEC TS nabízí široké uplatnění a její hlavní předností je unikátní konstrukce založená na principu „All-in-one“. Kamera umožňuje pořizovat záběry ve vysokém rozlišení (FASTEC TS5 až 2 560x2 048 bodů) v jakýchkoli podmínkách přímo „z ruky“ s následnou vizualizací záznamu na vestavěném LCD. Lze tedy přímo na místě analyzovat pohyby stroje a provést v případě nutnosti jeho seřízení. FASTEC TS umožňuje záznam uložit na SD kartu nebo interní SSD disk pro další zpracování, umožňuje opakovaný záznam současně při ukládání předchozího záznamu a nemůže tak uniknout žádný děj. Kameru FASTEC TS je možné přes LAN a WiFi ovládat ze vzdáleného PC (tabletu) a je možné kameru začlenit do stávající podnikové sítě pro provádění automatického záznamu bez nutnosti obsluhy na místě měření.

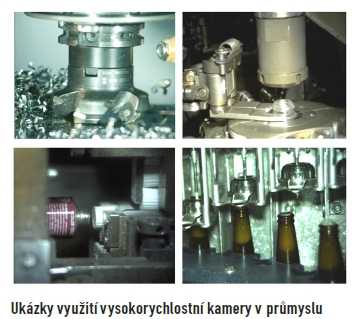

Právě z tohoto důvodu se vysokorychlostní kamery FASTEC TS úspěšně používají v průmyslových provozech (výrobní, balící, třídící, plnící stroje, podavače, atd.) s prokazatelným přínosem zvýšení spolehlivosti strojů a snížení odstávek.

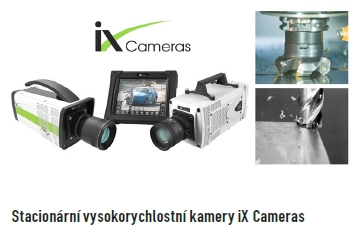

Tak jako přenosné kamery FASTEC mají uplatnění v průmyslu, tak pro účely výzkumu rychlých dějů (obrábění, crash testy, exploze, balistika atd.) jsou určeny špičkové vysokorychlostní kamery iX Cameras (dříve pod označením Olympus). Poslední novinkou jsou vysokorychlostní kamery řady i-SPEED 7, které díky senzoru s rozlišením 2 048x1 536 pixelů, vysokorychlostnímu záznamu při rozlišení Full HD více než 12 000 snímků (s maximální rychlosti záznamu až 1 000 000 snímků) umožňují využití ve všech aplikacích bez kompromisů. Zejména v oblasti strojírenství přinášejí ve výzkumu a testování procesů při obrábění bezkonkurenční výhodu pro jejich uživatele.

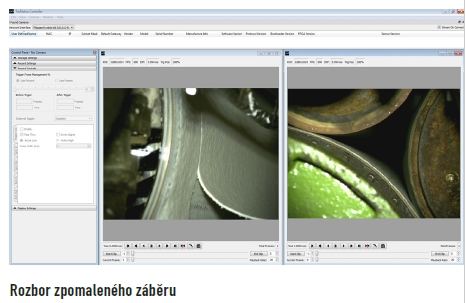

Intuitivní programy pro kompletní ovládání, integraci do nadřazených systémů a pro rychlou a kvalitní analýzu zpomalených záběrů jen rozšiřují vysoké přednosti obou typů vysokorychlostních kamer FASTEC a iX Cameras, mezi které dále patří technická vyspělost, velmi snadná obsluha, kvalitní záznam a především vysoký poměr technické vyspělosti a ceny, které zajišťují efektivní využití v průmyslu i při výzkumu s rychlou návratností investice.

TERMOKAMERY FLIR – BEZKONTAKTNÍ KONTROLA TEPLOT
Rychlým nástrojem pro zjištění okamžitého stavu výrobních strojů, zařízení a výrobních procesů je termodiagnostika – snímání teplotního pole termokamerami FLIR. Termodiagnostika má výhodu v tom, že se jedná o bezkontaktní metodu a provádí se za plného provozu stroje nebo zařízení a má prokazatelné výsledky ve snížení výrobních a provozních ztrát způsobených neplánovanými odstávkami a zmetkovitostí a zvyšuje spolehlivost strojů a zařízení.

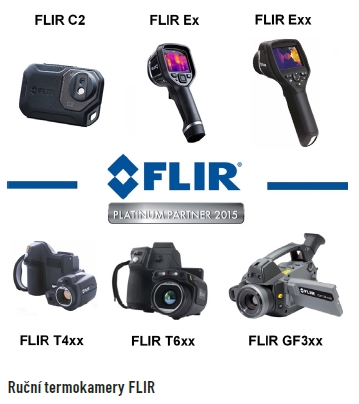

Pro spolehlivou a kvalitní termodiagnostiku jsou vhodné ruční termokamery FLIR.

Nabídka je velmi rozsáhlá a uspokojí všechny požadavky na kvalitní bezkontaktní měření teplot. Termokamery FLIR se vyrábějí v širokém spektru rozlišení od 80x60 až po 1 024x768 bodů, využívají nejmodernější technologie a nabízejí odolnost, snadné ovládání, unikátní měřící a obrazové funkce. Rozsah měřených teplot až +2 000 °C a vysoká citlivost (až 0,015 °C) umožňuje využití ve všech odvětvích, mezi které patří strojírenství a mechanika (tepelné namáhání strojů a zařízení), výrobní procesy (kontrola teplot při výrobě a zpracování materiálu, lití a tváření plastů), elektro (kontrola rozvodů, elektro zařízení a strojů, kontrola FVE panelů), hutnictví (kontrola teploty taveniny a licích pánví), stavebnictví (detekce tepelných mostů, vlhkostí, vzduchových netěsnosti) a také detekci úniku celé řady plynů (FLIR GF3xx). Takový rozsah nabízí pouze FLIR.

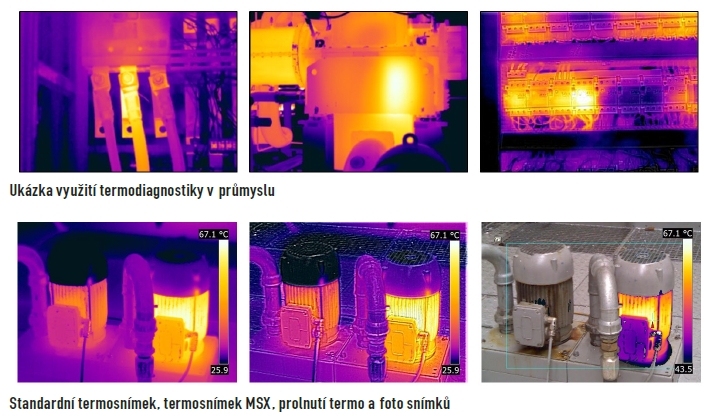

Termokamery FLIR ukládají termo snímky spolu s foto snímky a poskytují speciální obrazové funkce, které jsou velmi užitečné pro zobrazování teplotních polí. Funkce MSX umožňuje prolnutí kontur z vestavěné videokamery do termovizního obrazu a oproti jiným obrazovým funkcím přináší zpřehlednění a zvýšení orientace v obrazu i v případě tepelně nekontrastního objektu.
Obrazová funkce UltraMax umožňuje zvýšení rozlišení termovizního snímku (z 320x240 na 640x480, z 640x480 na 1 280x960 a z 1 024x768 na 2 048x1 536 bodů). To zvyšuje jak kvalitu snímku, tak i přesnost měření teplot. Díky tomu lze termokamery FLIR využít i pro měření malých objektů nebo vzdálených objektů.

Ojedinělá je kapesní termokamera FLIR C2, která svými kompaktními rozměry o velikosti mobilu (125x80x24 mm) nabízí flexibilitu s minimální investicí. Je určena pro rychlou kontrolu strojů a zařízení a díky zobrazovacím schopnostem a atraktivní ceně se pomalu stává součástí běžného vybavení mnoha pracovníků.

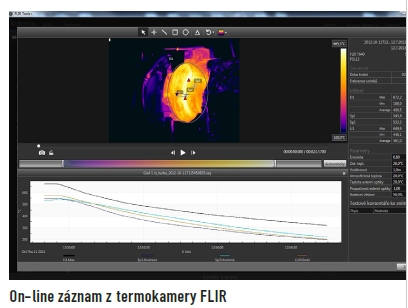

Všechny uložené snímky lze vyhodnotit v termokameře i PC a vytvořit komplexní zprávu z měření. Při spojení termokamery s PC lze provádět také on-line záznam s možností exportu dat do Excelu. U vybraných modelů FLIR T460 a FLIR T660 je navíc možné uložit radiometrický videozáznam přímo na SD kartu, což je užitečné pro záznam rychlých tepelných dějů nejen při výrobních procesech, ale kdekoli v terénu.
Termokamery FLIR s bezkonkurenční desetiletou zárukou na snímač, vysokorychlostní kamery a další diagnostické přístroje jako analyzátory elektrických sítí, přístroje pro nedestruktivní defektoskopii, profesionální poradenství, školení, záruční a pozáruční servis a bezplatné odzkoušení přístroje přímo u zákazníka, nabízí autorizovaný zástupce pro ČR a SR, společnost SpektraVision, s. r. o.

TEXT/FOTO ŠTĚPÁN SVOBODA, SPEKTRAVISION, S. R. O.
