V letošním roce představuje společnost Mahr novou vyhodnocovací jednotku pro měření délky pomocí induktivních snímačů – přístroj Millimar C1200. Při vývoji této jednotky byl kladen důraz na jednoduchost obsluhy. Cílem bylo, aby nastavení a práci s touto jednotkou zvládl operátor ve výrobě bez nutnosti studovat obsáhlý návod.

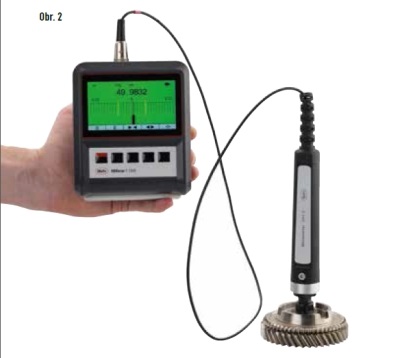

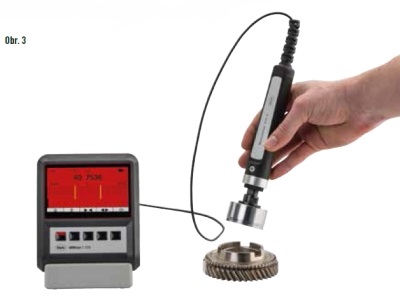

Millimar C1200 (obr. 1) je elektronická vyhodnocovací jednotka s podsvíceným a vysoce kontrastním displejem. Velký displej jednotky může být úhlově polohován dle potřeby uživatele. Displej zobrazuje měřenou hodnotu jak digitálně (ve formě číslic), tak i analogově (ve formě ručičky a stupnice). U analogového zobrazení uživatelé ocení reálné zobrazení ručičky, které je důsledkem vysoké obnovovací frekvence zobrazení (40 Hz). V případě aktivace tolerancí navíc displej mění barvu podsvícení ze zelené na červenou podle toho, zda je výsledná hodnota uvnitř (obr. 2) nebo mimo toleranční pole (obr. 3).
 |
 |
Jednotka má vstupní kanál pro připojení jednoho induktivního snímače. Připojit je možno snímač se zdvihem 4 mm nebo snímač s delším zdvihem 10 mm, popřípadě páčkový snímač typu 1318. S připojeným induktivním snímačem jsou možná jednoduchá měření, mezi která patří měření tloušťky, měření axiálního nebo radiálního házení. Vzhledem k tomu, že induktivní snímače mají stejný upínací průměr jako úchylkoměry, je možné sestavu snímač s Millimarem C1200 použít u všech měřidel, která jako vyhodnocovací jednotku používají úchylkoměry nebo indikátory (například u dvoubodových i tříbodových dutinoměrů, nastavitelných třmenových kalibrů, atd.). Měřidlo, které jako vyhodnocovací jednotku používá Millimar C1200, umožňuje měřit daný rozměr s výrazně vyššími přesnostmi, než mají běžně používané úchylkoměry.
Měřené hodnoty mohou být zobrazeny v milimetrech, mikrometrech nebo v palcích. Rozlišení je přepínatelné, maximální metrické rozlišení číselné hodnoty je 0,1 μm. Přepínatelný je i rozsah analogové stupnice a to od maximálního rozsahu ± 5 mm až po minimální rozsah ± 3 μm. Na přístroji je dále možné nastavit směr měření (pro použití v dutinoměrech), jmenovitý rozměr s tolerancemi a hodnotu etalonu. Při použití v aplikaci, kde je využívána větší část rozsahu měřicího snímače, je na přístroji také možné provést korekci linearity daného snímače. Všechna nastavení jsou intuitivní, přístroj má menu v českém jazyce a obsluhu tak zvládne i člověk, který s tímto přístrojem doposud nepracoval.
PŘENOS MĚŘENÝCH HODNOT
V aplikacích, kdy nestačí výsledky operátorovi pouze zobrazit, je možné využít přenosu měřených hodnot do počítače. Přenos může být uskutečněn pomocí datového kabelu. Zákazník si může vybrat, zda zakoupí kabel s koncovkou USB, Digimatic nebo RS232. V případě zájmu o bezdrátový přenos hodnot může být na výstupní konektor Millimaru C1200 připojen externí modul s vysílačem. Přenos hodnot do počítače zprostředkovává software MarCom do zvolené buňky programu MS Excel, případně je možné hodnoty přenášet ve formě kódu klávesnice do jakéhokoliv softwaru pod Windows nebo je možný přenos hodnot do SPC softwaru (např. QDAS, Palstat) prostřednictvím virtuálního rozhraní, které je součástí softwaru MarCom.
Millimar C1200 je k měření připraven během několika sekund a poskytuje přesné výsledky při konstantním nulovém bodě, a to i při přepínání rozsahů. Jednotka je kompaktní, zabírá málo místa a navíc může být namontována přímo na stěnu. Millimar C1200 je vhodný všude tam, kde jsou požadovány přesné a stabilní výsledky. Přístroj je určen i pro náročné výrobní prostředí, kde dochází k teplotním výkyvům, vibracím. Provoz přístroje je možný také pomocí baterie (5 x AA baterie), a proto je vhodný i pro mobilní aplikace.
TEXT/FOTO DAVID PECHAR
