V posledních letech se výrazně zvýšily nároky na měřicí stanice pro měření kontur a drsnosti povrchu. Všudypřítomný trend automatizace stále častěji vyžaduje měření bez zásahu operátorů.
Společnost Mahr přišla s řešením modulárního systému, kterým můžou být jednoduše doplněny všechny měřicí systémy pro měření kontur a drsnosti povrchu. Měřicí pracoviště může být dle konkrétní úlohy doplněno o automaticky polohovací stůl, který zajišťuje manipulaci s měřeným objektem na dráze 200 mm s rozlišením 0,5 μm. Díky jednoduchému stavebnicovému systému, lze do stolu doplnit lineárně polohovací osu i osu rotační.
KONFIGURACE PŘÍSTROJE PRO INDIVIDUÁLNÍ APLIKACE

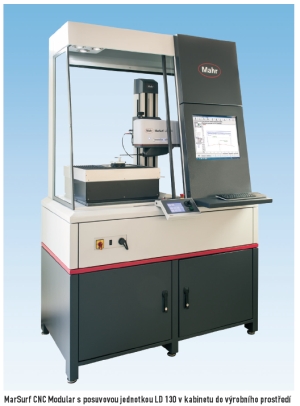

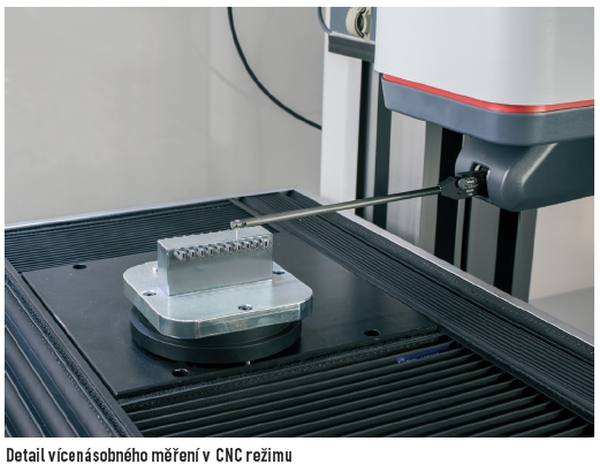

Společnost Mahr nabízí automatickou měřicí stanici MarSurf CNC modular standardně s posuvovou jednotkou MarSurf LD 130 pro vysoce přesné měření kontur a drsnosti povrchu. Vyhodnocení drsnosti i kontury se získává z jediného snímání povrchu profilu. Zvládnutí obou měřicích úloh v jediném měření vyžaduje vysoce přesný měřicí systém, který uskutečňuje jak velký měřicí zdvih 26 mm pro konturu v rádiusech, na úkosech nebo na obecných tvarových plochách, tak i rozlišení 0,8 nm pro absolutní měření drsnosti. Výměna snímacího ramene se obejde bez opakované kalibrace. Každé snímací rameno má v sobě uloženy potřebné korekční hodnoty a magnetický upínač snímače zaručuje vysokou opakovatelnost. Automaticky polohovací stůl umožňuje upnutí i více kusů najednou, což v konečném důsledku velmi zvyšuje produktivitu měření a zkracuje čas potřebný na změření součásti. Díky zamezení uživatelských vlivů přináší automatická stanice spolehlivé výsledky měření.
SOFTWARE MARWIN
S jednotnou softwarovou platformou MarWin pro MS Windows 7 uživatel získává velký funkční rozsah s velmi snadným ovládáním pro různá kritéria měření a vyhodnocení. Je možné automaticky vyhodnocovat vzdálenosti, středy rádiusů, úhly, průsečíky, minima, maxima, středy, asociativní elementy a přes 80 parametrů, které vychází z parametrů drsnosti R, primárního profilu P nebo vlnitosti W dle mezinárodních norem ISO/JIS a MOTIF/ISO 12085. Jednotné ikony, jasně strukturované ovládací menu, on-line zobrazení průběhu měření, certifikovaný export dat pro QS-STAT jsou jen některé z řady výhod.
PREZENTACE A TESTOVÁNÍ
V předváděcím centru Mahr vám rádi předvedeme všechny možnosti konfigurace tohoto modulárního systému včetně testování na vašich konkrétních vzorcích. Pro starší přístroje řady MarSurf existuje mnoho cenově výhodných balíčků, které zajistí bezproblémový přechod na MarSurf CNC Modular.
TEXT ING. ZDENĚK ŠAROCH FOTO MAHR, SPOL. S R.O.
