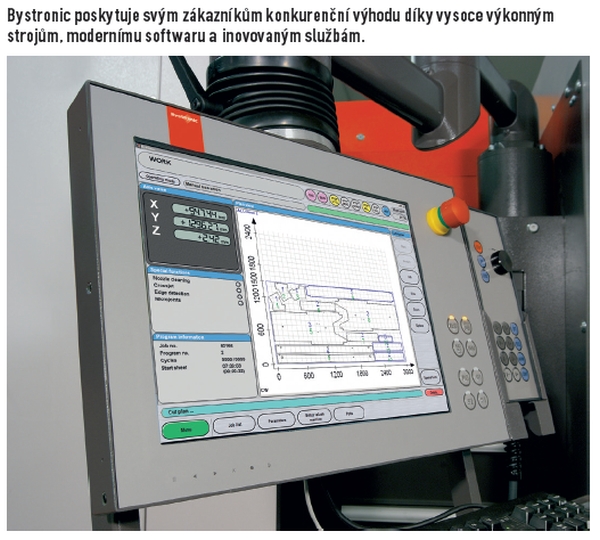

Výkon systémů pro řezání laserem je, a v nejbližší budoucnosti také zůstane, pro společnosti zabývající se zpracováním plechů důležitou otázkou. Společnosti, které jsou schopny provést řezání rychle a ve vysoké kvalitě, pracují efektivně a s vysokým výkonem. Bystronic se však na Euroblechu nezaměřil pouze na nové a vysoce výkonné stroje. Působivé inovace udávající trend mohou vzejít z vývoje doplňkových funkcí a služeb, které mají uživatelům pomoci optimalizovat výkon všech procesů. Bystronic poskytuje svým zákazníkům konkurenční výhodu právě díky vysoce výkonným strojům, modernímu softwaru a inovovaným službám.
OPTIMALIZOVANÉ ŘEZNÉ PLÁNY
Jedna z hlavních inovací Bystronicu přichází v oblasti softwaru a služeb. ByOptimizer představuje exkluzivní on-line službu, kterou Bystronic poskytuje uživatelům optimalizované řezné plány v téměř nulovém čase.

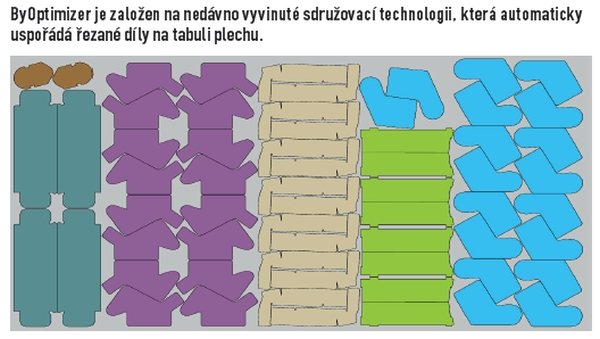

ByOptimizer umožňuje uživatelům ušetřit suroviny a zkrátit doby řezání, aniž by bylo potřeba složitého programování nebo odborných znalostí. Je založen na nedávno vyvinuté sdružovací technologii švédské společnosti Tomologic. Díky patentované technologii ByOptimizer automaticky uspořádá řezané díly na tabuli plechu tak, aby mezery mezi nimi – tedy odpadní surovina – byly absolutně minimální.
Díky odborným znalostem uplatněným během svého vývoje navíc ByOptimizer zvyšuje spolehlivost řezných procesů. Bere do úvahy klíčové faktory, které mají dopad na průběh řezání: geometrii řezaných dílů, charakteristiky surovin i výkon použitého laseru. V průběhu tohoto procesu poskytuje databáze více než 300 parametrů komplexní informace o ideálních řezných drahách a chování materiálu.
Ve srovnání s tradičními řeznými plány umožňuje ByOptimizer dosáhnout u standardní tabule plechu 3 × 1,5 m až 15 procentní úspory materiálu. Například v případě zakázky zahrnující přibližně 60 dílů – u níž byly při tradiční metodě programování potřebné dvě tabule plechu – uspořádá ByOptimizer díly tak efektivně, že se všechny vejdou na jednu tabuli. Tím se nejen sníží spotřeba materiálu, nýbrž i zkrátí doba nastavování, jelikož není třeba zavádět druhou tabuli.
VLÁKNOVÝ LASER 6 kW
Řezný systém s vláknovým laserem BySprint Fiber vždy dosahoval pozoruhodných řezných rychlostí; v současnosti však společnost Bystronic nabízí tento stroj s laserovým zdrojem 6 kW – čímž se řezná rychlost ještě zvýší. Pomocí 6 kW vláknového laseru lze řezat nerezovou ocel o tloušťce 3 mm třikrát rychleji než pomocí 6 kW laseru CO2. V závislosti na materiálu a tloušťce plechu to pro uživatele znamená zvýšení produkce dílů až na trojnásobek.
Vzhledem k vysokým řezným rychlostem 6 kW vláknového laseru je mnohem důležitější než kdy dříve provozní spolehlivost. BySprint Fiber s výkonem 6 kW je proto standardně dodáván s bezpečnostní funkcí Cut Control. Tato funkce sleduje proces řezání a snižuje riziko chybných řezů. Dojde-li během řezání k prasknutí, Cut Control laser automaticky zastaví. Poté se daný řez zopakuje.
Potřebují-li uživatelé řezat kov o tloušťce nad 15 milimetrů, mohou nyní 6 kW BySprint Fiber rozšířit o Power Cut Fiber. Tato nová doplňková funkce jim umožní dosáhnout mimořádně jemné kvality řezu u materiálů tloušťky až 30 milimetrů. Další rozšiřující funkcí vláknového laseru je Detection Eye. Před zahájením procesu řezání potřebuje tento nástroj pouze několik sekund k automatickému změření zaváděné tabule plechu, což uživatelům umožní zkrátit nastavovací doby a přesně přizpůsobit řezné plány danému materiálu. Tím je dosaženo přesných výsledků řezání, a to až k samým okrajům tabule plechu.
AUTOMATIZACE VE VELKÉM FORMÁTU
Automatizace je součástí aktuálního trendu směrem k rychlejšímu laserovému řezání. Vyšší řezné rychlosti a počty vyrobených dílů zvyšují nároky na efektivní manipulaci s materiálem. Tyto nároky jsou obzvláště vysoké v případě systémů pro řezání laserem pro formát 4 × 2 metry. Mimo určitý rozsah tloušťek je ruční manipulace s plechy tohoto formátu obtížná.

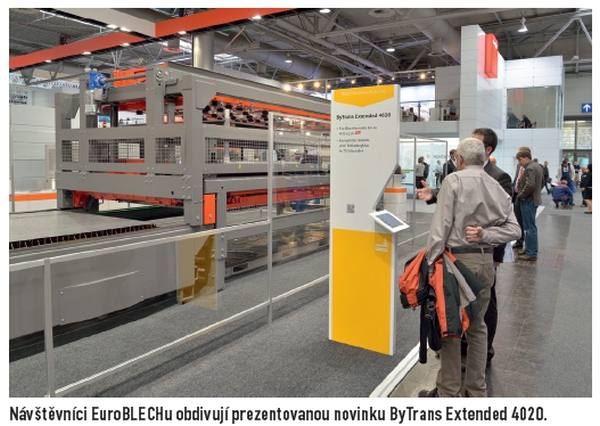

Z tohoto důvodu rozšiřuje Bystronic stávající automatizační modul ByTrans Extended na formát 4020. Toto automatizační zařízení ovládá celý proces nakládky a vykládky výměnného stolu u laserových řezných systémů formátu 4020, čímž uživatelům pomáhá optimalizovat tok materiálu při řezání laserem. ByTrans Extended 4020 potřebuje k nakládce tabule plechu a následné vykládce řezného stolu pouhých 75 sekund.
ByTrans Extended 4020 není pouze rychlý, nýbrž i neuvěřitelně všestranný. Automatizační modul se dodává se dvěma kazetami, které lze vybavit pro nejrůznější materiály. Tím je otevřeno široké spektrum možností manipulace s materiálem. Každou kazetu je například možné naplnit jiným druhem plechů; do první kazety vložit suroviny a druhou využít k uložení nařezaných dílů. Alternativně lze první kazetu naplnit surovinami a druhou ochrannými separátory. Po nařezání lze tyto tyto ochranné separátory vložit mezi hotové díly – což je užitečné zejména tehdy, jsou-li řezané díly citlivé na poškrábání.
NASTAVIT A OHNOUT
Bystronic schovává eso v rukávu rovněž v oblasti ohýbání: rychlý stroj s kompaktní konstrukcí. Xpert 40 představuje první záblesk vize společnosti Bystronic o maloformátovém ohýbání. Xpert 40 bude uveden na trh na jaře 2015 a završí sérii ohraňovacích lisů pro oblast malých strojů.
Nový ohraňovací lis zaujme především svou rychlostí. Díky inovativní, lehké konstrukci dosahuje Xpert 40 vysoké dynamické úrovně při rychlostech ohýbání až 25 milimetrů za sekundu. To znamená, že je schopen ohýbat malé díly třikrát rychleji než ohraňovací lisy větších modelů. U délek ohybu nad jeden metr dosahuje Xpert 40 lisovací kapacity 40 tun. Nově vyvinutý systém Bystronic k ovládání pohonu zajišťuje jemně vyváženou souhru rychlosti, přesnosti a výkonu. Koordinace přesného zrychlení horního nosníku a zadních měřidel zaručuje výsledky ohýbání s nejvyšším stupněm reprodukovatelné přesnosti.
Během vývoje lisu Xpert 40 vstoupil Bystronic na novou půdu. Poprvé byli do procesu vývoje nového stroje přímo zapojeni zákazníci. Výsledkem je inovativní ohraňovací lis, který uživatelům umožní rychle a hospodárně zpracovávat malé ohýbané díly.
FLEXIBILNÍ 3D ŘEZÁNÍ

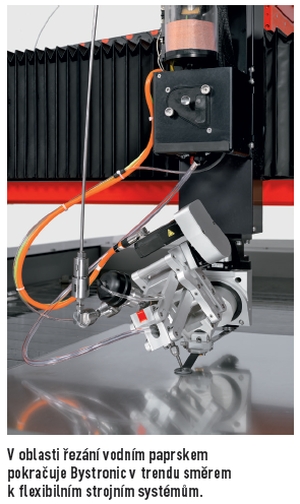

Nový ovládací systém umožňuje bezpečnou integraci 3D technologie. Tento ovládací systém podporuje všechny řezné funkce ByJet Flex, bez ohledu na to, zda používá technologii 2D nebo 3D. Uživatelé vždy dosáhnou mimořádně vysoké úrovně kvality a přesnosti řezání, a to i při náročných řezných úlohách – například vstupních a konečných řezech silných materiálů nebo jemných obrysů s častými změnami směru. V případě 3D aplikací umožňuje ovládací systém simultánní řezání v pěti osách pomocí dvou řezných hlav, s využitím nepřetržitého snímání výšky obou řezných hlav. V budoucnosti budou moci uživatelé programovat řezné plány pro 3D aplikace pomocí Bevel Manager – volitelného modulu, kterým lze softwarový balík BySoft 7 rozšířit.
TEXT OLIVER HERGT FOTO BYSTRONIC
