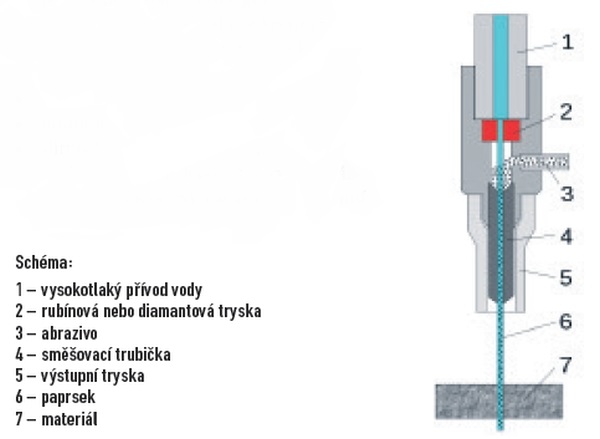

Podstatou dělení materiálů je obrušování děleného materiálu abrazivním účinkem tlakem vodního paprsku s abrazivem. Řezání probíhá nejčastěji na CNC stolech. Pracovní tlak vody se pohybuje v rozmezí 2 000 – 6 200 Bar. Tlakovým zdrojem jsou speciální vysokotlaká čerpadla (multiplikátory), která se liší příkonem a průtokem vody. Při řezání měkkých materiálů se používá čistý vodní paprsek bez příměsi abraziva. Pro tvrdší materiály se volí abrazivní paprsek. Vhodnou abrazivní příměsí je přírodní olivín nebo přírodní granát.
VÝHODY TECHNOLOGIE
a) Velkou výhodou při řezání vysokotlakým vodním paprskem je řezání bez tepelného ovlivnění řezaného materiálu, tzv. studený řez.
b) Minimální silové působení paprsku na řezaný materiál, nedochází ke vzniku mikrotrhlin.
c) Univerzálnost – paprsek dělí většinu materiálů při velkém rozsahu řezaných tlouštěk.
d) Řezání vodním paprskem je technologií přátelskou k životnímu prostředí. Při vlastním řezání nevznikají žádné ekologicky nevhodné zplodiny. Spotřeba vody na řezání je velmi malá (závisí na tlaku a velikosti použité trysky). Z odpadní vody se při sedimentaci vyloučí nečistoty. Jako abrazivo se používají netoxické látky.
e) Malý prořez materiálu a z toho vyplývající vysoké využití polotovaru.
Využití technologie řezání vodním paprskem je poměrně široké a používá se v řadě výrobních oborů. Mezi materiály běžně obráběné vodním paprskem patří například:
• pěnové materiály, plasty, gumy;
• překližka, balza, podlahové krytiny;
• sklolaminát, kompozity, technické a reklamní plasty;
• elektroizolační, tepelněizolační hmoty;
• mramor, žula, pískovec, sklo, dlažba;
• slitiny hliníku, titanu, mědi, niklu;
• ocel konstrukční, legovaná, nástrojová, tepelně zpracovaná, návarová s extrémní tvrdostí.
SPOLEČNOST PROFIKA PŘEDSTAVILA NOVINKU
Společnost PROFIKA, s. r. o., letos na MSV v Brně představila novinku v podobě stroje s technologií řezání vodním paprskem SJA-T300 jihokorejského výrobce TOPS.

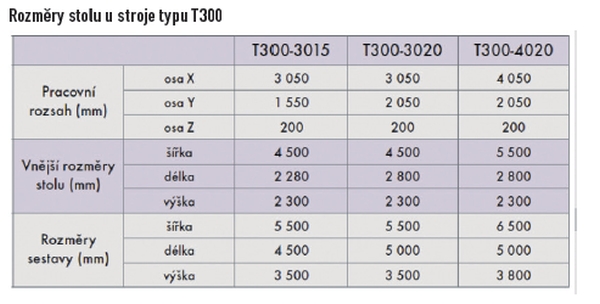

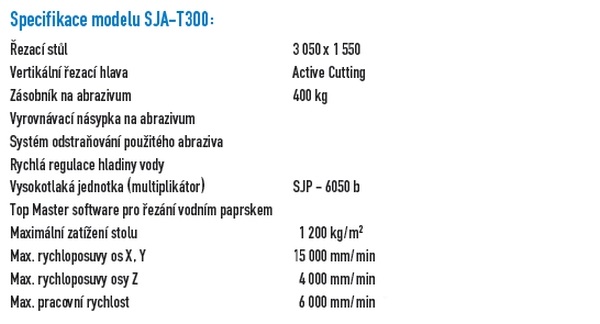

Stroj SJA-T300 je profesionálním řešením systému pro řezání vodním paprskem s konstrukcí typu „vše v jednom“.
ACTIVE CUTTING
Stroj SJA-T300 je osazen volitelnou hlavou tzv. Active Cutting, která umožňuje naklápění v rozsahu ± 7° ke kompenzování kuželovitosti vodního paprsku a tzv. váznutí paprsku. Tímto způsobem stroj dosahuje kvalitativně výrazně lepšího řezu.
Součástí hlavy Active Cutting je tzv. výškový senzor, který plní funkci automatického hlídání optimální vzdálenosti mezi nerovným řezaným polotovarem a řezací tryskou. Tímto je tryska zabezpečena před mechanickým poškozením.
TEXT/FOTO JAROSLAV TRTÍK
