Od technológie k riešeniu – a za každým riešením stojí tím

Hexagon Manufacturing Intelligence prináša technológie, ktoré prepájajú svet návrhu, výroby, metrológie a dát. V oblasti stacionárnej metrológie ponúka široké portfólio riešení – od súradnicových meracích strojov a špičkových presných systémov cez optické a multisenzorové technológie až po softvér, automatizáciu a digitálne prepojenie merania s výrobou.

Od prvého obchodného kontaktu vstupuje do projektu back office, aplikační špecialisti a produktoví experti. Spoločne analyzujeme výkresy, tolerancie, merané charakteristiky, požadovanú presnosť aj takt výroby. Hľadáme vhodnú technológiu, konfiguráciu stroja, senzoriku a spôsob automatizácie. Pri špecifických aplikáciách môžeme do procesu zapojiť ďalších odborníkov a vývojové centrá Hexagonu.

Tým sa však projekt ani zďaleka nekončí. Po technickom návrhu prichádza na rad objednávka, výroba, logistika, príprava pracoviska, dodanie a profesionálna inštalácia zariadenia. Následne aplikačný tím pomáha dostať technológiu do reálnej prevádzky – od školenia a tvorby meracích programov až po podporu konkrétnych aplikácií zákazníka.

A keď začne stroj vyrábať svoje prvé meracie dáta, naša práca nekončí. Dôležitou súčasťou celého procesu je servis a aftermarket. Kalibrácie, preventívna údržba, servisná podpora, náhradné diely, softvérová podpora, modernizácie, nové senzory či rozširovanie existujúceho zariadenia umožňujú reagovať na to, ako sa v priebehu rokov mení výroba zákazníka.

Preto sa na stacionárnu metrológiu pozeráme ako na celý životný cyklus riešenia – od prvotnej myšlienky a vývoja aplikácie cez návrh technológie, dodanie, inštaláciu a uvedenie do prevádzky až po servis, modernizáciu a aftermarket.

Obchodník je v tomto procese predovšetkým spojovacím článkom medzi zákazníkom a celým tímom Hexagonu. Jeho úlohou je dostať správnych ľudí k jednému stolu, pochopiť potrebu zákazníka a zabezpečiť, aby sa z technickej požiadavky stalo funkčné riešenie.

Pretože zákazník si v konečnom dôsledku nekupuje iba merací stroj. Kupuje si istotu, že za technológiou stojí tím, ktorý ju dokáže navrhnúť, aplikovať, uviesť do prevádzky a podporovať počas celého jej životného cyklu.

A práve rozmanitosť dnešných aplikácií vysvetľuje, prečo neexistuje jeden univerzálny merací stroj pre všetkých. Iné požiadavky má výrobca presných ozubených kolies, iné automobilka kontrolujúca karosérie a úplne iné firma vyrábajúca malé elektronické komponenty.

Hexagon preto pracuje s viacerými technologickými platformami – ENSPEC, GLOBAL, MAESTRO, Leitz, BRAVO, OPTIV či VISIUS. Každá z nich rieši inú časť metrologických výziev modernej výroby.

A práve na ne sa teraz pozrieme trochu inak – nie cez katalógové parametre, ale cez otázky, ktoré dnes výrobcovia skutočne riešia.

Je ešte úlohou CMM iba povedať, či je diel dobrý alebo zlý? Čo je dôležitejšie – mikrón presnosti alebo sekunda výrobného času? Musíme každý diel fyzicky kontaktovať sondou? Dokáže jeden systém kontrolovať rozmery aj povrchové chyby? A môže umelá inteligencia zmeniť spôsob, akým budeme v budúcnosti merať?

Odpovede na tieto otázky ukazujú, že priemyselná metrológia vstupuje do úplne novej etapy.

1. Je dnes úlohou CMM iba povedať, či je diel dobrý alebo zlý?

Už dávno nie. Klasická kontrola kvality bola postavená na princípe: vyrobíme diel, odmeriame ho a rozhodneme, či vyhovuje tolerancii. Moderná metrológia sa posúva oveľa bližšie k samotnému výrobnému procesu.

Merací systém vytvára dáta, ktoré môžu pomáhať sledovať trendy, odhaliť posun procesu ešte pred výrobou nepodarkov a prostredníctvom prepojenia na ďalšie systémy dostať informáciu tam, kde ju výroba potrebuje. MAESTRO napríklad podporuje prepojenie s ERP, MES a PLC systémami a výmenu dát v reálnom čase.

2. Čo je dnes dôležitejšie – presnosť alebo rýchlosť merania?

Výroba potrebuje oboje. Mikrónová presnosť je málo platná, ak sa pred meracím pracoviskom vytvorí rad dielov čakajúcich na kontrolu.

Preto sa vývoj CMM neposúva iba smerom k presnosti, ale aj k vyššej dynamike stroja, rýchlejšiemu skenovaniu, automatizácii a efektívnejšiemu programovaniu. Pekným príkladom je nový OPTIV S, pri ktorom Hexagon uvádza približne o 30 % vyššiu dynamiku stroja a prvé aplikačné testy približne o 15 % kratšie meracie cykly.

LEITZ – keď rozhodujú mikróny

3. Existuje hranica, za ktorou už bežné CMM nestačí?

Áno. Niektoré komponenty – napríklad presné prevody, ozubenia, rotačné súčiastky, komponenty pre aerospace či veľmi presné strojárstvo – vyžadujú nielen kontrolu rozmeru, ale veľmi presné vyhodnotenie tvaru a geometrie.

Práve tu má svoje miesto filozofia Leitz: vysoká presnosť, skenovanie a schopnosť riešiť veľmi náročné geometrické úlohy. Nejde teda len o otázku „aký má tento otvor priemer?“, ale napríklad o detailnú analýzu tvaru a geometrických odchýlok.



GLOBAL – univerzálny CMM ako platforma

4. Prečo je GLOBAL taký dôležitý v portfóliu Hexagonu?

Pretože predstavuje univerzálnu platformu. Jeden zákazník potrebuje klasické dotykové meranie, ďalší skenovanie a iný optický senzor alebo automatizovanú kontrolnú bunku.

GLOBAL je dostupný vo veľkom množstve meracích rozsahov a jeho konfiguráciu možno prispôsobovať aj neskôr prostredníctvom ďalších možností a upgradeov. To je podstatné, pretože požiadavky výroby o päť rokov nemusia byť rovnaké ako pri nákupe stroja.

5. Znamená teda kúpa CMM, že zákazník musí presne vedieť, čo bude merať nasledujúcich desať rokov?

Práve naopak. Dobrý merací systém by mal vedieť rásť spolu s výrobou.

Zákazník môže začať s určitou konfiguráciou a podľa budúcich aplikácií ju rozširovať. Tento modulárny a „future-ready“ prístup je jednou z dôležitých vlastností súčasných bridge CMM Hexagonu.



ENSPEC – keď firma vstupuje do profesionálnej 3D metrológie

6. Čo s firmami, ktoré ešte stále kontrolujú veľkú časť výroby mikrometrom, posuvným meradlom a výškomerom?

Práve tu vzniká zaujímavá medzera na trhu. S rastúcimi požiadavkami zákazníkov a toleranciami môže manuálna kontrola začať limitovať výrobu.

ENSPEC, uvedený pre EMEA trh v septembri 2026, je určený okrem iného výrobcom, ktorí chcú priniesť profesionálne CMM meranie prvýkrát priamo do firmy, modernizovať existujúce vybavenie alebo rozšíriť svoju kapacitu. Súčasťou konceptu je pritom PC-DMIS.

7. Je teda profesionálny CMM už dostupný aj menšej výrobnej spoločnosti?

To je presne priestor, ktorý sa ENSPEC snaží adresovať. Firma nemusí preskočiť z manuálneho merania priamo k najvyššej kategórii CMM. Môže vstúpiť do profesionálnej súradnicovej metrológie na úrovni zodpovedajúcej jej aktuálnym požiadavkám a následne systém rozvíjať.

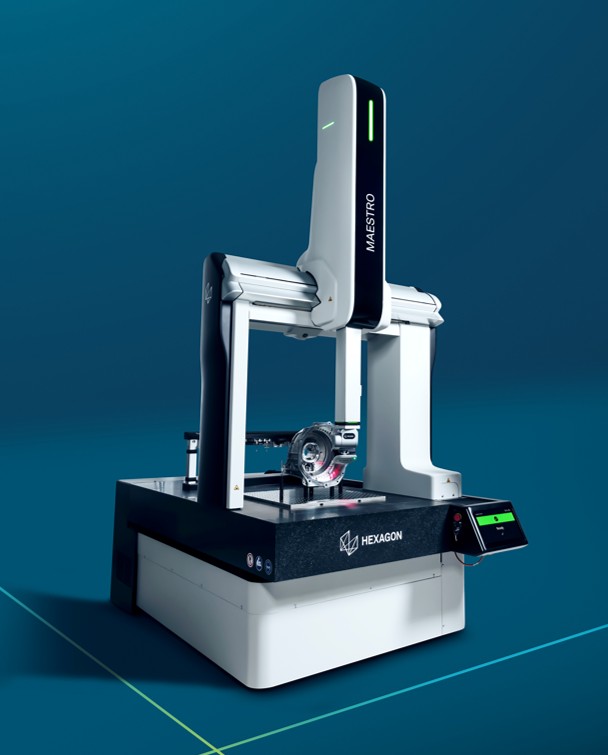

MAESTRO – CMM novej generácie

8. Ak GLOBAL reprezentuje osvedčenú univerzálnu platformu, čo potom predstavuje MAESTRO?

MAESTRO ukazuje, kam sa môže CMM posunúť v digitálnej výrobe. Označujeme ako all-digital, fully connected CMM system, navrhnutý od začiatku pre moderné výrobné prostredie.

Nejde teda iba o nový mechanický CMM. Dôležitá je kombinácia hardvéru, softvéru, konektivity, automatizácie a digitálneho dvojčaťa.

9. Čo znamená „all-digital CMM“ v praxi?

Napríklad digitálne dvojča konfigurácie stroja umožňuje bezpečnú offline simuláciu. Systém podporuje správu sond, rackov a kalibračných procesov a prepojenie na ERP, MES či PLC.

Zaujímavá je aj automatizácia kalibrácie viacerých uhlov sond a pozícií hlavy. Výsledkom má byť menej manuálnych zásahov a väčšia produktivita meracieho pracoviska.

10. Môže CMM v budúcnosti pracovať prakticky bez operátora?

Tento smer už nie je iba víziou. Hexagon pri MAESTRO uvádza vysokú úroveň autonómie vrátane automatickej identifikácie senzorov, automatizácie tvorby programov, optimalizácie dráhy sondy, ochrany pred kolíziou, automatického spúšťania programov a reportingu.

A automatizácia môže pokračovať aj mimo samotného CMM. Systém METRICAL napríklad automatizuje manipuláciu s dielmi a podporuje bezobslužné meracie cykly aj na MAESTRO a GLOBAL CMM.





BRAVO – keď sa diel musí prispôsobiť stroju? Niekedy je lepšie prispôsobiť stroj dielu

11. Ako merať automobilovú karosériu alebo veľký tenkostenný komponent klasickým mostovým CMM?

Pri veľkých dieloch dáva zmysel úplne iná architektúra. BRAVO HD je horizontálny CMM určený najmä na flexibilnú rozmerovú kontrolu veľkých tenkostenných komponentov, ako sú body-in-white a ich podzostavy.

Jeho horizontálna koncepcia umožňuje prístup k veľkému dielu spôsobom, ktorý by pri klasickom bridge CMM nebol praktický.

12. Prečo majú horizontálne CMM stále význam aj v ére laserových skenerov?

Pretože v automobilovom priemysle často nejde o voľbu „dotyk alebo laser“. Potrebná je flexibilita, prístup k veľkému dielu a schopnosť použiť vhodný senzor podľa konkrétnej úlohy. BRAVO preto podporuje rôzne sondy, hlavy a ostatné príslušenstvo.



OPTIV – keď je lepšie dielu sa nedotknúť

13. Musíme každý diel fyzicky kontaktovať sondou?

Nie. Pri malých, jemných, tenkých alebo komplexných komponentoch môže byť optické meranie výrazne vhodnejšie.

OPTIV kombinuje vision technológie s dotykovým a multisenzorovým meraním. High-end OPTIV Reference dokonca poskytuje meraciu presnosť v submikrónovej oblasti.

14. A kde do toho vstupuje umelá inteligencia?

Tu začína byť vývoj veľmi zaujímavý. Nová generácia OPTIV S prináša AI-assisted funkcie v PC-DMIS. Patrí medzi ne AI Edge Detection a pripravované AI Illumination, ktoré má automaticky optimalizovať parametre osvetlenia. Hexagon plánuje tieto schopnosti zavádzať postupne počas rokov 2026 a 2027. Cieľom teda nie je nahradiť metrológa, ale obmedziť čas strávený nastavovaním a znížiť závislosť výsledku od skúseností konkrétneho operátora.

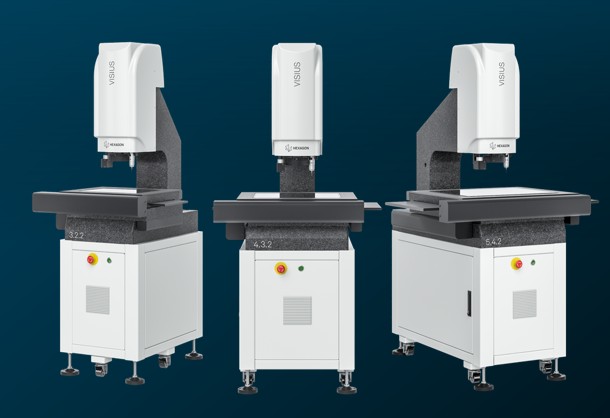

VISIUS – meranie rýchlosťou výroby

15. Čo ak nepotrebujem komplikovaný high-end multisenzorový systém, ale chcem rýchlo kontrolovať veľké množstvo malých dielov?

Tu prichádza VISIUS. Ide o vstupnú optickú CMM platformu Hexagonu orientovanú na automatizované vysokorýchlostné 2D meranie.

Kamera môže v jednom zábere zachytiť veľké množstvo meracích bodov a viacero prvkov možno kontrolovať z jedného obrazu.

16. Musí VISIUS obsluhovať skúsený metrológ?

Koncept je postavený práve na zjednodušení obsluhy. VISIUS používa softvér METUS s vedenými pracovnými postupmi a navigáciou pomocou kamery. Pri vhodných aplikáciách tak má byť možné dostať operátora k produktívnemu meraniu s podstatne menšími nárokmi na školenie.

17. Dokáže optický stroj kontrolovať aj povrchové chyby?

VISIUS je pripravený na integráciu HxGN Visual Detection, AI nástroja na automatizovanú detekciu povrchových defektov. Jeden workflow tak môže spájať rozmerovú kontrolu s kontrolou povrchu.

To je veľmi zaujímavý posun: od otázky „má diel správny rozmer?“ k otázke „je tento diel ako celok v poriadku?“



A kam teda smeruje metrológia?

18. Nahradí automatizácia metrológa?

Skôr mení jeho úlohu. Ak systém automaticky manipuluje s dielom, spustí program, vykoná meranie a vytvorí výsledky, kvalifikovaný človek nemusí tráviť čas rutinnou obsluhou.

Môže sa viac venovať tomu hodnotnejšiemu – programovaniu, interpretácii výsledkov, analýze odchýlok a optimalizácii výrobného procesu. Presne tento argument používa Hexagon aj pri automatizovanom systéme METRICAL. Hexagon

19. Ako si teda vybrať medzi ENSPEC, GLOBAL, MAESTRO, Leitz, BRAVO, OPTIV a VISIUS?

Možno je to nesprávne položená otázka.

Zákazník by nemal začínať tým, aký stroj chce kúpiť, ale tým, aký problém potrebuje vyriešiť.

Má malé alebo veľké diely? Potrebuje 2D alebo komplexnú 3D geometriu? Dotykové meranie, skenovanie alebo optiku? Jeden diel za hodinu alebo stovky dielov? Laboratórium alebo výrobu? Potrebuje iba výsledný protokol, alebo chce dáta prepojiť s výrobou?

Až odpovede na tieto otázky určujú vhodnú technológiu.

20. Aká je teda najväčšia zmena, ktorú dnes v metrológii vidíme?

Metrológia sa postupne prestáva vnímať ako posledná stanica výrobného procesu.

ENSPEC sprístupňuje profesionálne CMM meranie širšiemu okruhu výrobcov. GLOBAL prináša univerzálnosť a rozšíriteľnosť. Leitz rieši aplikácie, kde rozhoduje špičková presnosť. BRAVO prenáša súradnicové meranie na veľké komponenty. OPTIV rozvíja multisenzorové a inteligentné optické meranie. VISIUS prináša rýchlu automatizovanú optickú kontrolu. A MAESTRO ukazuje smer k digitálnemu, prepojenému a čoraz autonómnejšiemu CMM.

Výsledkom už nie je iba číslo v meracom protokole. Hodnotou sú dáta a schopnosť premeniť ich na rozhodnutie skôr, než vznikne problém vo výrobe.
