Společnost Nakamura-Tome Precision Industry Co., Ltd. (CEO: Shogo Nakamura) s potěšením oznamuje uvedení svého nového multitaskingového stroje s ATC, JX-50.
V posledních letech roste poptávka po malých a komplexních přesných součástech, zejména v lékařském průmyslu a dalších výrobních odvětvích s vysokou přidanou hodnotou. Výrobci proto hledají řešení, která umožní dosáhnout vyšší produktivity i na omezeném výrobním prostoru.
V reakci na tyto požadavky trhu vyvinula společnost Nakamura-Tome nový multitaskingový stroj JX-50, vybavený nástrojovým vřetenem umožňujícím simultánní 5osé obrábění. JX-50 kombinuje kompaktní rozměry s vysokorychlostním výkonem a umožňuje efektivní výrobu složitých přesných součástí při současné maximalizaci produktivity v provozech s omezeným prostorem.
Informace o produktu
Stroj je vybaven dvěma protilehlými vřeteny, nástrojovým vřetenem v horní části a revolverovou hlavou ve spodní části, což umožňuje efektivní a vysoce flexibilní obrábění.
Pravé vřeteno je navíc vybaveno osou X, díky níž mohou levé a pravé vřeteno provádět obráběcí operace současně bez vzájemné kolize. To umožňuje efektivnější a flexibilnější obráběcí procesy.
Stroj tak splňuje stále rozmanitější a náročnější požadavky na obrábění a zároveň výrazně rozšiřuje možnosti výroby.

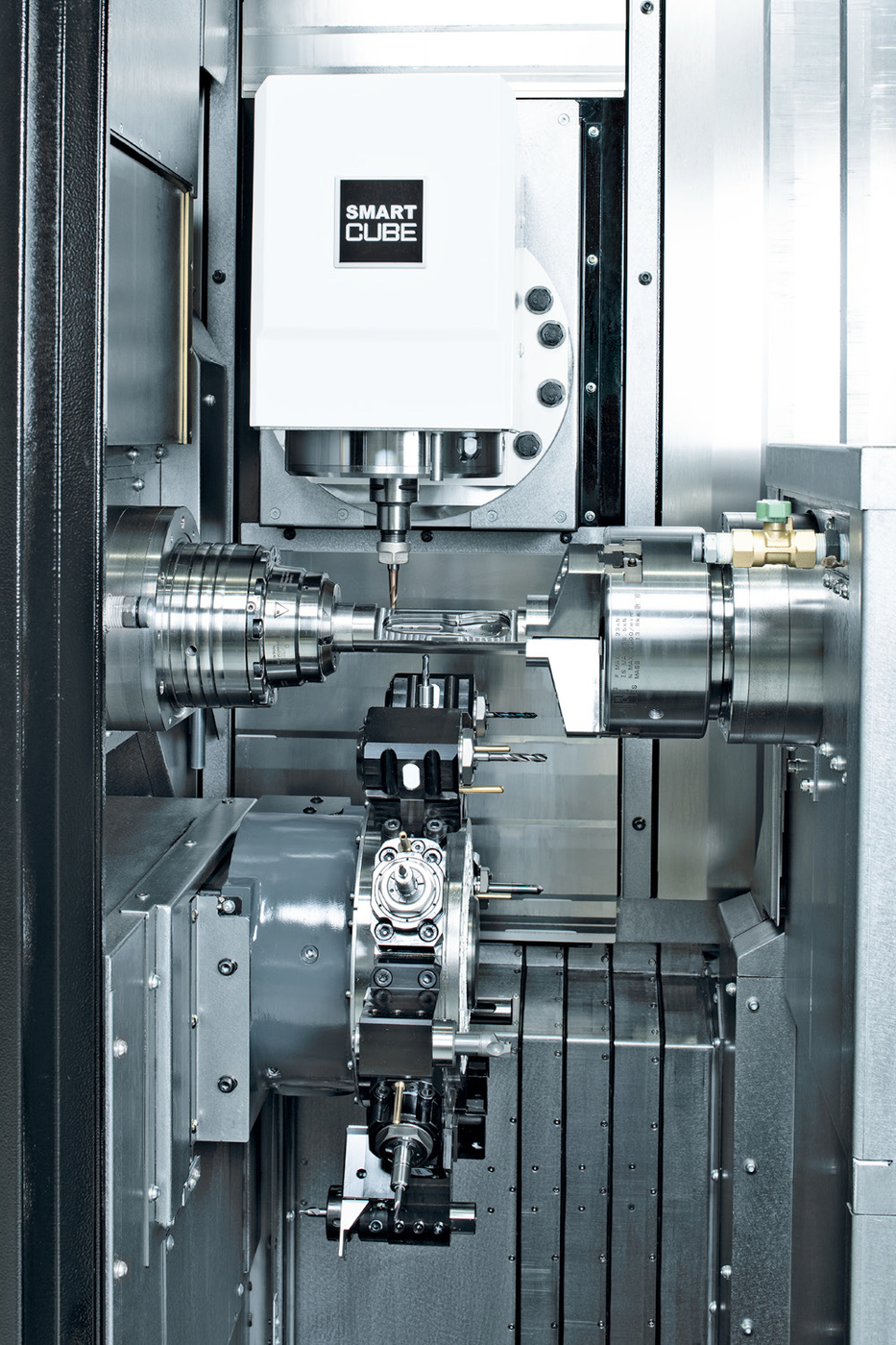

Kompaktní nástrojové vřeteno „NT Smart Cube“
Stroj je vybaven naším vlastním kompaktním nástrojovým vřetenem „NT Smart Cube“ (délka: 299 mm). Dosahuje maximálních otáček 30 000 min⁻¹, což umožňuje vysokorychlostní a vysoce přesné obrábění.
Součástí je také systém ATC (automatická výměna nástrojů), přičemž nástroje jsou uloženy v zásobníku ATC. Standardní konfigurace umožňuje kompaktní uložení 60 nástrojů s možností rozšíření až na 119 nástrojů. Díky vertikálnímu uspořádání přídavného zásobníku lze zvýšit kapacitu nástrojů bez zvětšení zastavěné plochy stroje, což zajišťuje vysokou produktivitu a efektivní využití cenného výrobního prostoru.
Navíc bylo dosaženo působivého času výměny nástroje „chip-to-chip“ pouhých 3,3 sekundy. Stroj je standardně vybaven také softwarem „ChronoCut α“, který zkracuje různé prostoje a optimalizuje obráběcí i neobráběcí procesy. Výsledkem je výrazné zkrácení výrobních cyklů.
Kompaktní konstrukce stroje
Stroj má kompaktní půdorys pouhých 3 000 × 2 000 mm (4 264,4 × 2 378 mm včetně nádrže na třísky a dopravníku), což je na multitaskingový stroj vybavený spodní revolverovou hlavou mimořádně kompaktní řešení.
Prostorově úsporná konstrukce umožňuje instalaci i v omezených výrobních prostorách při zachování vysoké produktivity a poskytuje větší flexibilitu při plánování uspořádání výrobní haly a výroby.
Multitaskingový stroj navržený pro snížení zátěže obsluhy
Ovládací panel byl navržen s důrazem na snadnou obsluhu a lze jej natáčet i přemisťovat, takže obsluha může pracovat v co nejpohodlnější a nejefektivnější poloze. Protože lze panel přesunout do blízkosti zásobníku ATC, lze nastavení a přípravu nástrojů provádět rychle a snadno.
Vzdálenost od přední části stroje ke středu vřetena činí pouhých 450 mm, což zajišťuje vynikající přístup do pracovního prostoru a zároveň snižuje únavu obsluhy.
K dispozici je také široká nabídka volitelného vybavení, včetně automatických a manuálních nástrojových sond a zařízení pro vyhazování zbytkového materiálu, což umožňuje flexibilní konfiguraci stroje podle různých výrobních požadavků.
„JX-50“ je multitaskingový stroj nové generace s ATC, který kombinuje kompaktní rozměry, vysokou rychlost a pokročilé funkce. Nabízí nový způsob výroby pro aplikace vyžadující vysoce přesné obrábění, včetně výroby zdravotnických komponentů.
