Trendy v spracovaní plechu

Nový obchodný manažment
Cieľom Dalibora Suchého, ktorého nedávno vymenovali za oblastného obchodného manažéra pre Slovensko, je poskytnúť miestnemu trhu poznatky o najnovšom vývoji v oblasti strojných zariadení, ako aj softvéru, ovládania a automatizácie, ktoré sú motorom pokroku v oblasti kovovýroby pre veľké i malé výrobné podniky.
Daliborove skúsenosti z elektrotechniky v oblasti výskumu a vývoja, robotiky a Priemyslu 4.0 mu poskytujú široký rozhľad, ktorý je v súlade s filozofiou inovácií LVD s cieľom riešiť potreby kovospracujúceho priemyslu prostredníctvom komplexného riešenia stroj, riadenie, softvér, automatizácia.

Dalibor Suchý

Tornaľa – dôležitá súčasť celosvetovej siete spoločnosti LVD
Dalibor a jeho kolegovia z LVD S3 v Tornali zohrávajú kľúčovú úlohu v globálnej stratégii spoločnosti LVD.
Spoločnosť LVD založila svoje zastúpenie na Slovensku v roku 1996 a dnes je jedným z najväčších výrobcov obrábacích strojov na Slovensku a v Českej republike. V Českej republike LVD propaguje svoje technológie prostredníctvom svojho dlhoročného zastúpenia, spoločnosti Newtech, s. r. o., www.newtech.cz.
Rozsiahla trieda produktov spoločnosti LVD zahŕňa laserové rezacie stroje (ploché plechy a rúry), ohraňovacie lisy (vstupná úroveň do robotických ohýbacích buniek a zákazkových návrhov), vysekávacie lisy (revolverové, jednohlavové, elektrické a kombinované vysekávacie a laserové stroje), rôzne úrovne automatizovaných zariadení a výkonný softvérový balík na podporu kompletnej škály produktov.
Prevádzky LVD v Tornali sú dôležité pre celosvetové výrobné kapacity spoločnosti. Vyrába sa tam skupina ohraňovacích lisov, niektoré modely laserových rezacích strojov, nástroje na ohraňovacie lisy a automatizačné systémy – široký sortiment zariadení, ktoré slúžia medzinárodným trhom.

Tornaľa LVD S3

Líder v oblasti technológií
Ako celosvetový dodávateľ strojov na spracovanie plechu sa spoločnosť LVD zameriava na strojárske produkty s cieľom riešiť univerzálne výzvy, s ktorými sa ich výrobcovia stretávajú: široká ponuka produktov, malé výrobné dávky, krátke dodacie lehoty, nízke marže a nedostatok kvalifikovanej pracovnej sily. Medzi nedávno zavedenými LVD produktmi figurujú dva prelomové: robotická ohýbacia bunka Dyna-Cell a laserový rezací stroj Taurus formátu XXL.
Celková efektivita výroby prostredníctvom LVD strojov sa realizuje pomocou sady CADMAN – kompletného radu softvérových produktov – od modulov CAM až po systém realizácie výroby – ktorý slúži na zefektívnenie celého procesu spracovania plechu. Najnovšia verzia CADMAN v8.7 prináša ešte výkonnejšie automatizované funkcie.

Napredujúca automatizácia ohýbania
Dyna-Cell je moderná automatizácia ohýbania, ktorá urýchľuje proces ohýbania – jeden z najnáročnejších úkonov vo výrobnom závode.
V minulosti bola automatizácia obmedzená na veľkoobjemové, často sa opakujúce úkony ale-bo činnosti, spojené s vysokým rizikom úrazu. Náklady na automatizáciu boli odpisované vo veľkých objemoch, aby sa znížili náklady na dielce. Robota bolo potrebné naučiť všetky pohyby na každú aplikáciu, čo si vyžadovalo vysokokvalifikovaného programátora robotov.
S Dyna-Cell sa to výrazne mení. Programovanie ohraňovacieho lisu a robota je plne automatizované a prebieha off-line pomocou ultrarýchlej programovacej technológie – robota netreba učiť. Od importu 3D súboru až po výrobu súčiastky to trvá menej ako 20 minút.
Jadrom robotickej ohýbacej bunky je 40-tonový ohraňovací lis s elektrickým pohonom, ktorý dokáže ohýbať rýchlosťou až 25 mm za sekundu. Päťosový zadný doraz poskytuje konzistentnú opakovateľnosť a presnosť.
Dvojicu kľúčových komponentov tvorí automaticky sa prispôsobujúci robotický uchopovač LVD, ktorý dokáže uchopiť celý rad dielcov s rôznymi rozmermi, bez potreby výmeny uchopovača a laserový systém merania uhla LVD Easy-Form. Laserový uhlový systém Easy-Form Laser využíva adaptívnu kontrolu uhla ohybu počas procesu, aby sa zaručila presnosť do +/– 20´ pre mäkkú oceľ a nehrdzavejúcu oceľ.
Spoločnosť LVD tiež ponúka robotický ohýbací systém Ulti-Form, ktorý používa automatickú výmenu nástrojov ohraňovacieho lisu a je vhodný na rozsiahlejšie a komplexnejšie ohýbacie práce.

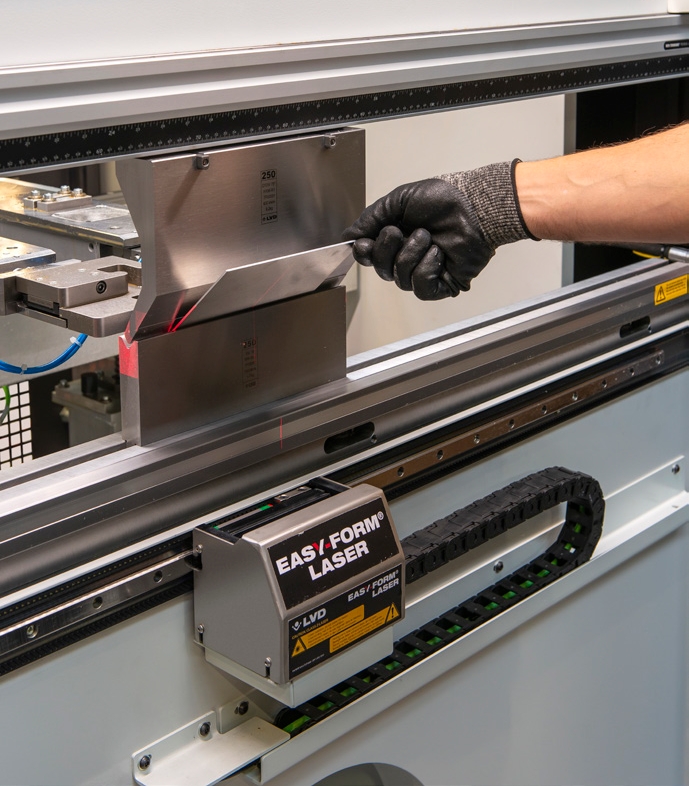

Laserový systém merania uhla Easy-Form Laser

Zabezpečenie presnejších výsledkov
Automatizácia so zabudovaným zabezpečovaním kvality poskytuje vysoký stupeň konzistentnosti výroby, čo je obzvlášť dôležité pri automatizovaných úkonoch. Systém merania uhlov Easy-Form od spoločnosti LVD poskytuje túto úroveň kontroly kvality.
Systém sa skladá z dvoch laserových skenerov umiestnených na prednej a zadnej strane stola stroja. Skenery sú prepojené s databázou ohýbacieho softvéru LVD CADMAN-B, ktorá sa nachádza v stroji. Keď sa spustí sekvencia ohýbania ohraňovacieho lisu, systém Easy-Form prenáša digitálne informácie v reálnom čase do riadiacej jednotky CNC, ktorá ich spracuje a okamžite upraví polohu barana/horného nástroja, aby sa dosiahol správny uhol. Proces ohýbania sa nepreruší a výrobný proces sa nepredlžuje. Systém Easy-Form sa prispôsobuje zmenám materiálu, akými je hrúbka, deformačné spevnenie a smer vlákien, pričom automaticky kompenzuje všetky zmeny – to všetko bez spomalenia procesu ohýbania.
Táto technológia ponúka niekoľko kľúčových výhod: elimináciu manuálneho skúšobného ohýbania a nasledujúce korekcie, minimalizovanie odpadu a tým obmedzenie zásahov obsluhy.

Veľkoformátové rezanie laserom
Taurus je jedinečný laserový rezací stroj v modulárnom štýle s vysokovýkonným laserovým zdrojom 6, 8, 10 alebo 12 kW. Jeho formát XXL umožňuje rezanie a efektívne rozloženie rozmanitej škály dielcov.
Stroj sa začína na 10-metrovej veľkosti stola a možno ho rozširovať modulárne po 4 metroch až na dĺžku stola 42 metrov, pričom obsiahne plechy až do šírky 3 300 mm a hrúbku materiálu až do 30 mm.
Veľkoformátové zariadenie Taurus prináša výrazný nárast produktivity spracovateľom plechov, ktorí spracúvajú veľké formáty alebo dokonca rôzne typy zákaziek. Veľké dielce možno spracúvať bez premiestňovania, zatiaľ čo viacero menších obrobkov možno umiestniť na rezací stôl a spracovávať nepretržite bez prerušenia. Dielce možno rezať na jednej časti stola, zatiaľ čo na druhej časti môžu byť vykladané, čím sa prestoje obmedzia na minimum.
Použitie veľkorozmerných plechov uľahčuje rozloženie dielcov rôznych veľkostí, čím sa zabezpečí lepšie využitie materiálu, menšie množstvo odpadového materiálu a vyššia efektivita.
Možnosť úkosového rezania ponúka rýchly a nákladovo efektívny spôsob prípravy materiálu na zváranie. Niektorí výrobcovia, najmä tí, ktorí pripravujú konštrukčné dielce pre náročné aplikácie v priemyselných odvetviach ako sú stavebníctvo alebo stavba lodí požadujú, aby všetky povrchy, ktoré sa majú zvárať, boli skosené. Skosenie umožňuje väčšiu zváraciu plochu, čo zlepšuje proces spájania materiálu a zaručuje pevnejší zvar. Taurus je schopný skosiť alebo rezať 2.5D až do 45°, rezať tvary do vopred tvarovaných dielcov alebo rezať pod uhlom.

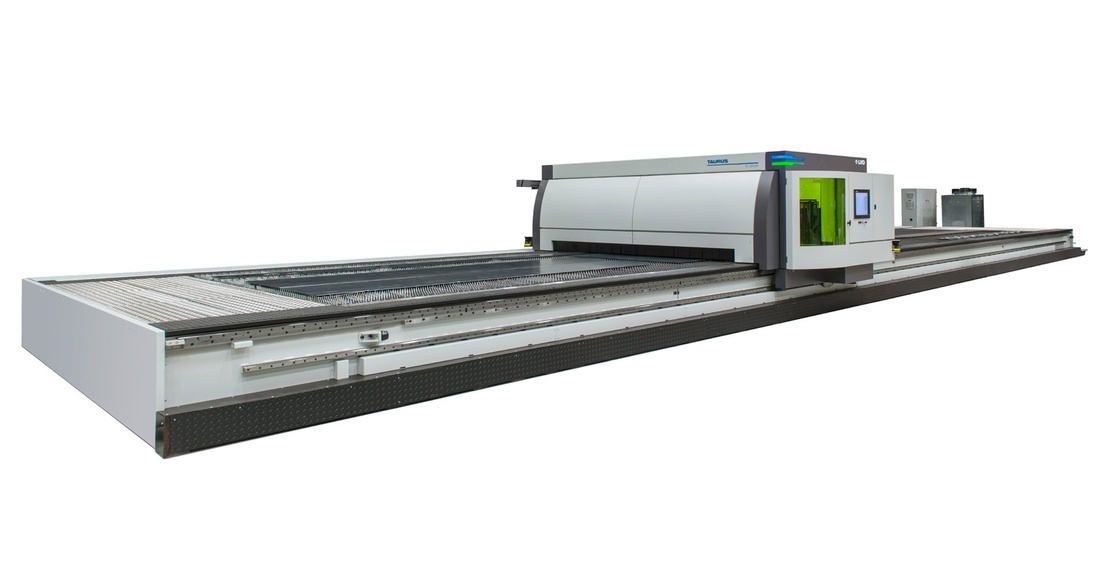

Taurus – nový modulárny laserový rezací stroj s dĺžkou stola od 10 do 42 m

Vhodné riešenia
Aplikácia je vždy hlavným hybným motorom riešenia. Pre niektorých výrobcov kovov to znamená stroj, ktorý je vybavený viacerými základnými funkciami.
Spoločnosť LVD S3 nedávno začala vyrábať laserový rezací stroj YSD LaserONE, nový model v produktovom rade vláknových laserových rezacích strojov LVD.
YSD LaserONE navrhnutý ako „účelný“ laser ponúka základné funkcie bez všetkých doplnkov. Stroj reže maximálne hospodárne a zároveň prináša základné výhody technológie vláknových laserov: schopnosť spracovať viacero železných a neželezných materiálov, dosiahnuť vysokú presnosť a pracovať s minimálnou potrebnou údržbou.
YSD LaserONE je taký hospodárny, že výrobcovia, ktorí si práce v oblasti laserového rezania zabezpečovali externe, pridávajú laser do svojej výroby, aby znížili výrobné náklady, zvýšila sa flexibilita návrhov ich produktov a zlepšila sa kontrola dodacích lehôt a kvality výrobkov. Po YSD LaserONE siahajú aj menšie podniky, ktoré majú menšie nároky na rezanie alebo podniky, ktoré len začínajú a váhajú s rozsiahlou investíciou do vyššej triedy laserového rezacieho stroja. Týmto podnikom poskytuje YSD LaserONE správnu rovnováhu funkcií, výkonu a nákladov. Aj keď je na trhu účelných vláknových laserov nadbytok, YSD LaserONE prichádza s dôverou v kvalitu, spoľahlivosť a technickú podporu LVD.

Dobrá pozícia
Od podpory nových výrobcov so základným vybavením až po inštaláciu vysokovýkonných, vysoko automatizovaných strojov a systémov na výrobu plechov je spoločnosť LVD a jej slovenská pobočka v dobrej pozícii, aby výrobcom poskytla najlepšie riešenia.

text/foto LVD
