Elektronické záťaže predstavujú základné zariadenia používané v prototypových procesoch, kontrole kvality a servise rôznych elektronických zariadení, predovšetkým meničov a napájacích zdrojov. Ponuka spoločnosti Owon v tejto oblasti zahŕňa multifunkčné a kompaktné prístroje.
TME predstavuje nové elektronické záťaže značky Owon, známeho a uznávaného dodávateľa meracej techniky a ďalších zariadení pre elektronických inžinierov a elektrotechnikov.
Charakteristika elektronických záťaží Owon
Záťaže značky Owon sa používajú na vykonávanie skúšok jednosmerného napätia. Patrí k sériám OEL15, OEL30 a OEL85. Všetky modely pracujú v základných prevádzkových režimoch: konštantný výkon, konštantný odpor, konštantné napätie a konštantný prúd.
Rozhranie je založené na prehľadných farebných LCD TFT displejoch s uhlopriečkou 2,8 alebo 3,9 palca, doplnených o otočné gombíky a tlačidlá. Toto riešenie zabezpečuje pohodlnú prácu v dielenských podmienkach aj v teréne.
Elektrické parametre
Ponuka je rozmanitá z hľadiska elektrických parametrov. Zahŕňa modely s výkonom od 150 W do 500 W, schopné vykonávať skúšky s napätím až do 150 až 600 V DC pri maximálnom prúde 15 až 40 A.
Bez ohľadu na verziu môže byť zariadenie napájané zo sieťových napätí rôznych svetových štandardov v rozsahu 100 až 240 V AC.
Dôležitou vlastnosťou vybraných modelov je možnosť paralelnej prevádzky až 10 zariadení, čo umožňuje realizovať testy s prúdmi až do 400 A.

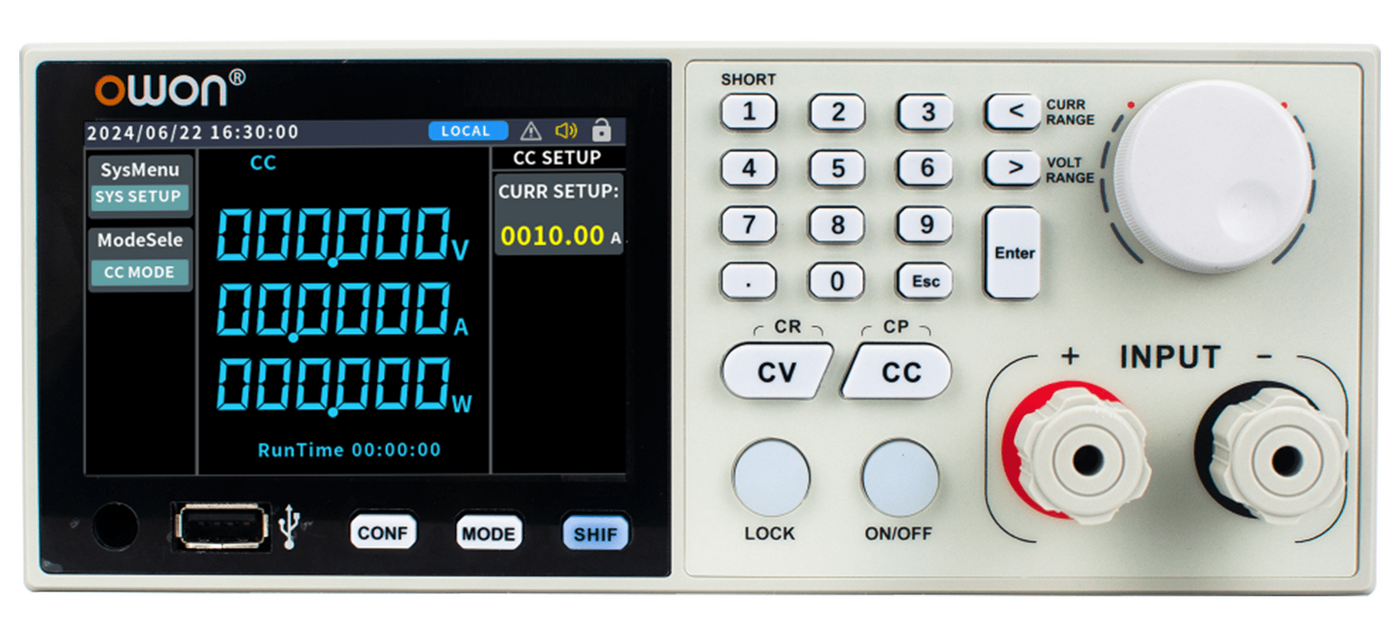

Predný panel záťaží série OEL85, kde má displej uhlopriečku 3,9 palca.
Funkcie rozhrania
Vo verziách OEL15 a OEL30 sa na prednom paneli nachádza USB-C port, zatiaľ čo séria OEL85 využíva USB-A rozhranie.
Rozhranie má dve hlavné funkcie. Umožňuje uloženie snímky obrazovky aktuálne zobrazovaných hodnôt do pamäte a zároveň umožňuje ovládanie záťaže z PC, napríklad pri viacfázovej alebo automatizovanej analýze.
Pre túto druhú možnosť je možné využiť aj rozhrania RS232 alebo RS485, dostupné vo vybraných modeloch.
Na zadnom paneli sa nachádzajú vstupy pre dodatočné meracie sondy, ktoré slúžia na kompenzáciu v režime konštantného prúdu. Vďaka tomu je možné eliminovať vplyv poklesov napätia a strát na výstupných vodičoch, ktoré by mohli ovplyvniť presnosť merania.
Špeciálne prevádzkové režimy
Okrem základného merania napätia, prúdu a odporu ponúkajú zariadenia Owon aj rozšírené funkcie.
Patrí sem postupné zvyšovanie záťaže, simulácia skratového prúdu alebo prepínanie medzi dvoma prednastavenými hodnotami v definovaných časových intervaloch (dynamický test).
V prípade prekročenia limitov prúdu, napätia alebo teploty zariadenie aktivuje ochranné mechanizmy a vydáva akustický alarm.
Rozmery zariadení
Zariadenia zo sérií OEL15 a OEL30 majú rozmery 84 × 152 × 293 mm, zatiaľ čo séria OEL85 má rozmery 215 × 88 × 375 mm.

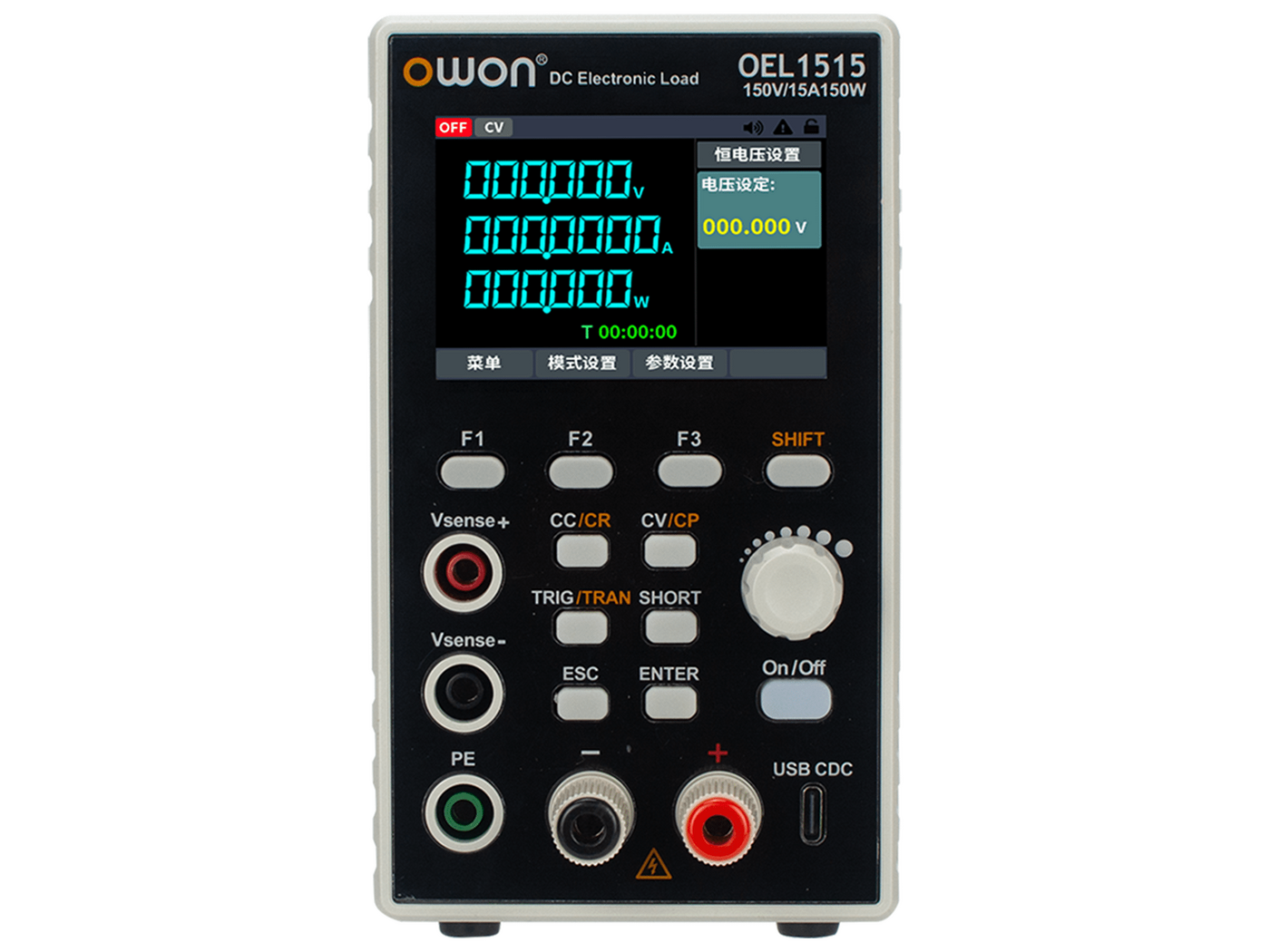

OEL1515

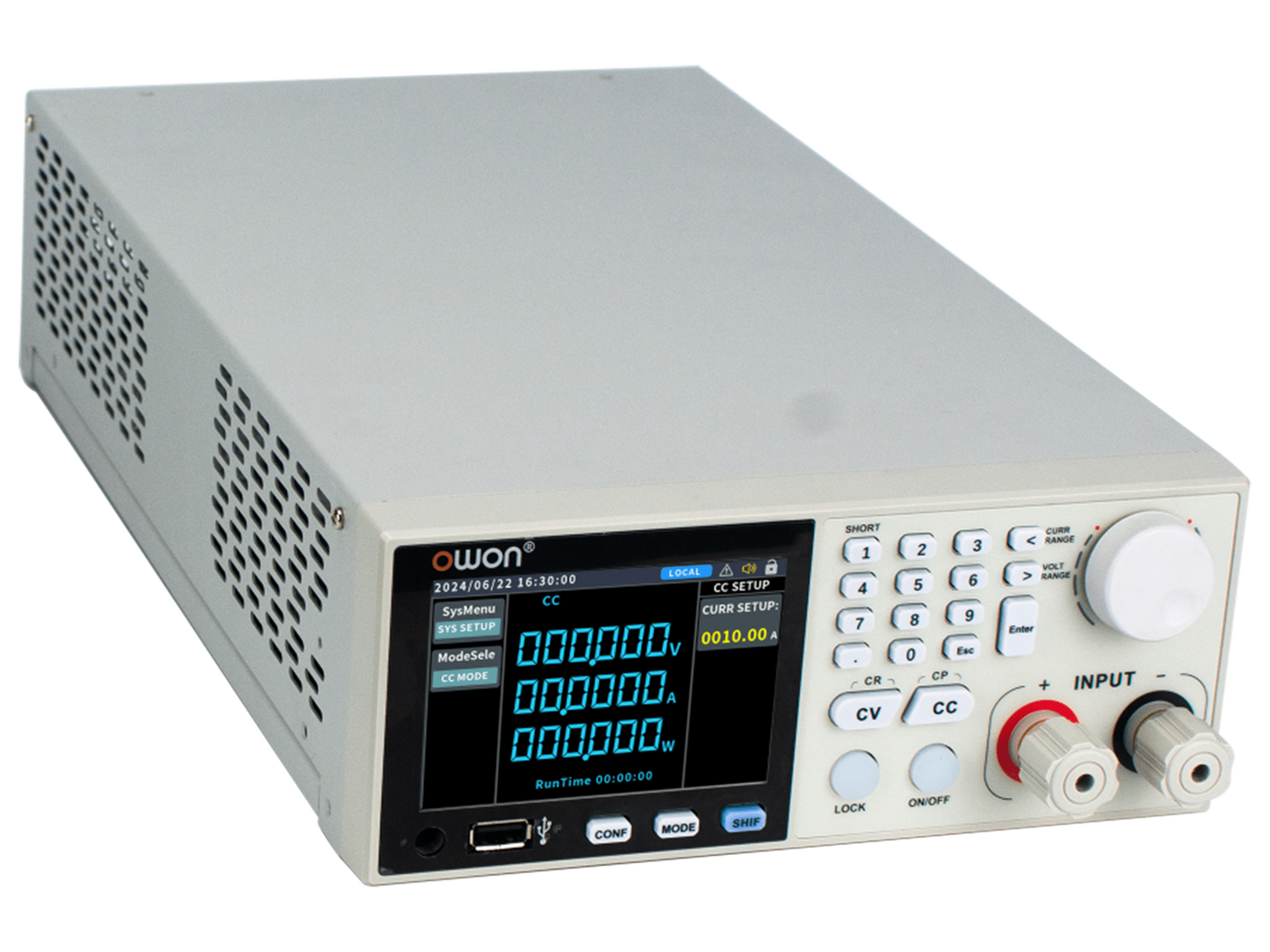

OEL85
Modely série OEL85 disponujú väčším 3,9-palcovým displejom, ktorý umožňuje prehľadnejšie zobrazovanie meraných hodnôt.
Nové elektronické záťaže Owon predstavujú kompaktné a funkčne bohaté riešenie pre presné testovanie jednosmerných napájacích zdrojov. Vďaka širokej škále režimov, flexibilným rozhraniam a možnosti paralelného zapojenia sú vhodné pre laboratórne, servisné aj priemyselné aplikácie.
