Optoelektronické komponenty značky Lite-On

Ponuku Lite-On môžeme s istotou odporučiť všetkým našim zákazníkom, či už ide o výrobcov elektroniky, individuálnych vývojárov automatizačných riešení, inžinierov pracujúcich na prototypoch alebo dokonca hobby nadšencov. Je ťažké podrobne opísať celý sortiment tohto dodávateľa, pretože zahŕňa stovky položiek. Nižšie preto uvádzame všeobecný prehľad riešení Lite-On s dôrazom na najobľúbenejšie a menej rozšírené skupiny produktov. Vzhľadom na široké použitie optoelektronických súčiastok je to určite ponuka, ktorú sa oplatí poznať.

LED diódy
Základom ponuky spoločnosti Lite-On sú, samozrejme, LED diódy. Spoločnosť sa špecializuje na výrobu všetkých bežných typov týchto komponentov – od dobre známych kruhových LED diód pre otvorovú montáž THT až po moderné štruktúry RGB integrované s programovateľnými riadiacimi obvodmi. Dodáva aj komponenty, ktoré vyžarujú svetlo mimo viditeľného spektra, čo sa široko využíva v oblasti komunikácie, ako aj v senzoroch alebo fotochemických procesoch.

Štandardné LED diódy
V prvom rade treba zdôrazniť, že okrem špecifických riešení, ktoré uvádzame nižšie, spoločnosť Lite-On vyrába aj "klasické" LED diódy, t. j. signalizačné prvky, ktoré sa bežne používajú ako ovládacie prvky. Dodávajú sa v širokom výbere tvarov (okrúhle, oválne, obdĺžnikové), veľkostí a farieb. Zákazníci TME si môžu vybrať aj medzi prvkami so širokým uhlom svietenia (dobrá viditeľnosť) alebo so šošovkami, ktoré emitujú svetlo sústredenejšie. Komponenty sú samozrejme k dispozícii v "klasických" puzdrách THT aj v štandardizovaných formátoch SMD. V tejto skupine sa nachádzajú aj modely so špecifickejšou a komplexnejšou funkčnosťou. Medzi ne môžu patriť napr. modely s viacerými farbami, nielen červeno-zelenými alebo jednoduchými prvkami RGB, ale aj programovateľné a adresovateľné diódy, t. j. kombinujúce štruktúry vyžarujúce 3 farby spolu s digitálnym riadiacim obvodom. Pri tejto konštrukcii si diódy vyžadujú len napájanie a dátovú linku na prenos pokynov o farbe a jase. Každá dióda môže pracovať samostatne a môže byť naprogramovaná v sérii.

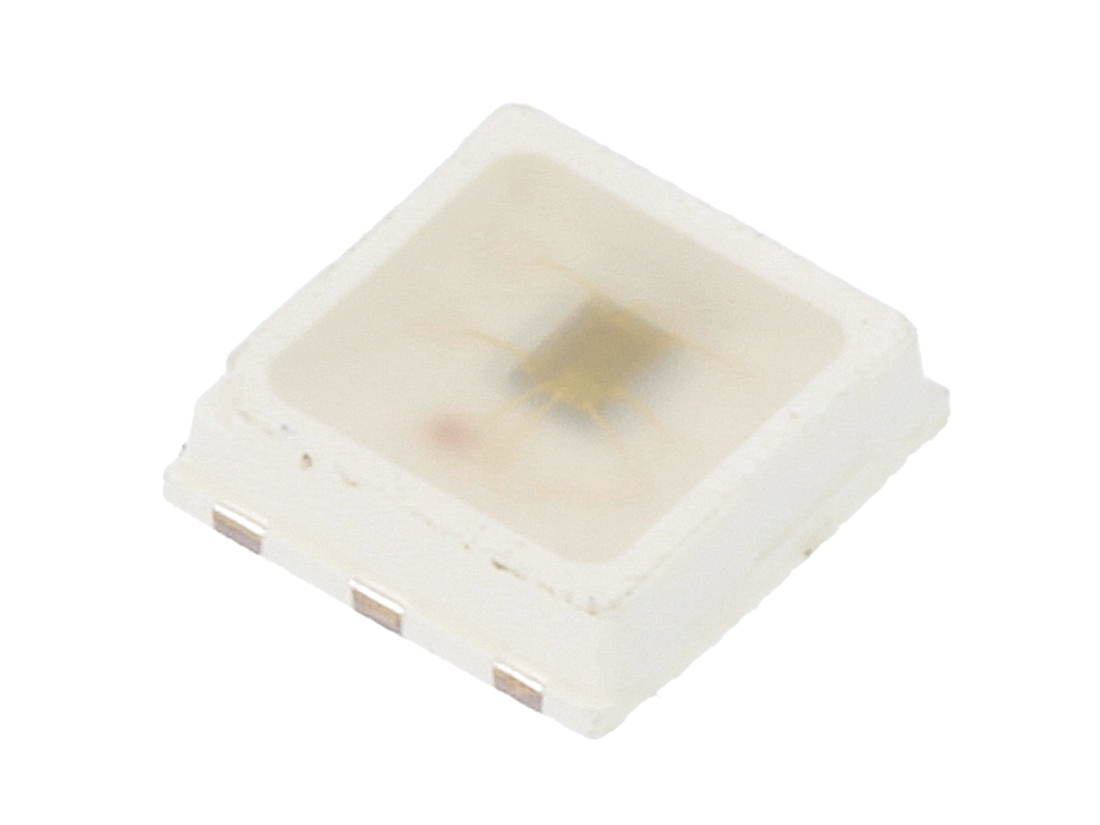

Samostatná programovateľná dióda v SMD puzdre (3535, PLCC6).

Iným špecifickým riešením v tejto časti katalógu TME sú biele LED diódy s teplotou od 2400K ("teplá") do 6500K ("studená"). Ide väčšinou o komponenty na povrchovú montáž s výkonom do 808 mW – používané pri osvetlení. Väčšinou sa inštalujú v skupinách, ako je to napríklad v prípade žiaroviek alebo LED pásov.

UV diódy
Za zmienku stoja ďalšie dve skupiny svetelných diód od spoločnosti Lite-On. Prvou sú prvky, ktoré vyžarujú svetlo v ultrafialovom spektre, označované skratkou UV. Pre ľudské oko sú väčšinou neviditeľné (kvôli biologickým obmedzeniam), ale používajú sa v mnohých aplikáciách, ako je čítanie značiek na bankovkách, vytvrdzovanie živíc a lepidiel vo fotochemických procesoch a dezinfekcia (tu máme na mysli prvky, ktoré produkujú žiarenie zo spektra označovaného ako UV-C, s najvyššou frekvenciou v ultrafialovom spektre).

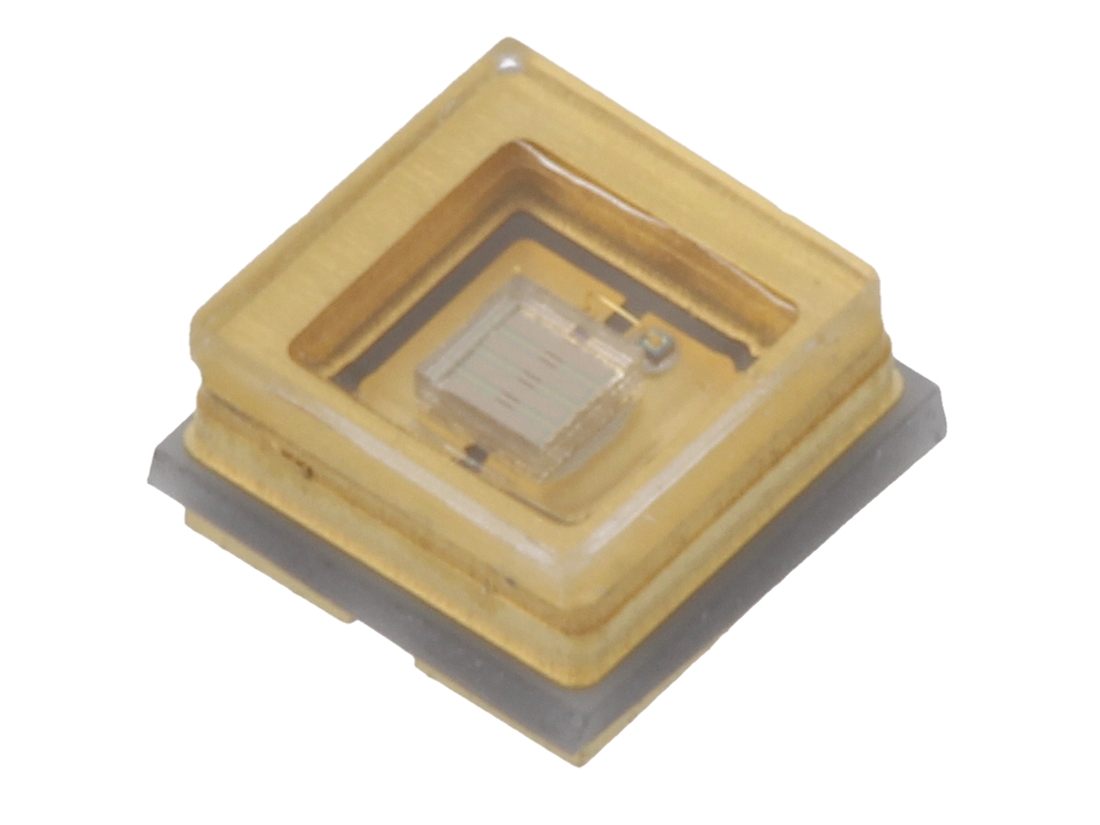

Charakteristické telo je odolné voči UV žiareniu.

Celkovo môžu diódy Lite-On tohto typu produkovať svetlo s vlnovou dĺžkou od 265 nm do 415 nm (v závislosti od modelu) s optickým výkonom až 975 mW. Ich špecifikácie pokrývajú väčšinu typických aplikácií a vďaka vysokej účinnosti, kvalite vyhotovenia a zapuzdreniu v štandardizovaných puzdrách sa tieto komponenty môžu úspešne používať v hromadných výrobných procesoch. Treba tiež spomenúť, že UV svetlo je súčasťou prirodzeného slnečného svetla a okrem iných procesov zohráva úlohu pri fotosyntéze, takže UV žiarenie môže zohrávať významnú úlohu pri umelom osvetľovaní niektorých druhov rastlín.

IR diódy
Iným typom špecifických LED diód sú komponenty, ktoré produkujú infračervené svetlo - tu je však vlnová dĺžka pre ľudské oko príliš dlhá. Známym príkladom použitia týchto súčiastok sú diaľkové ovládače v spotrebnej elektronike.

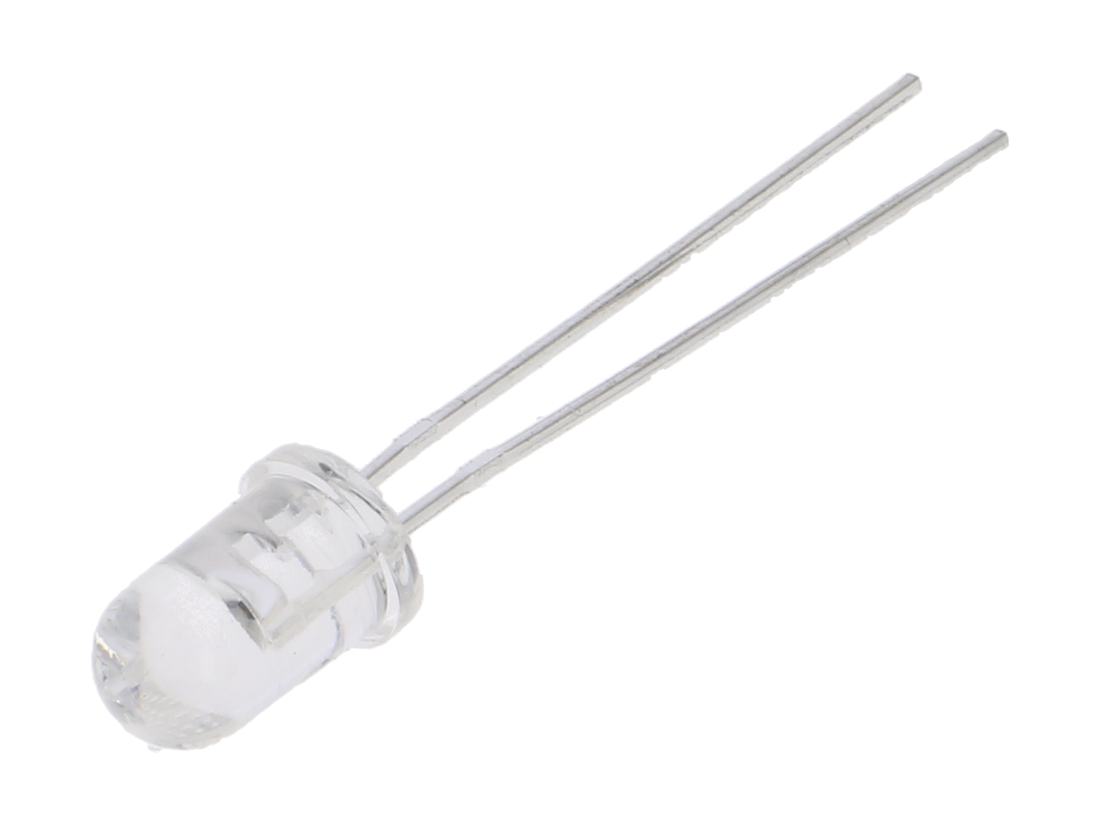

Dióda IR THT so štandardným priemerom 5mm.

Pomocou IR vysielačov (z ang. Infrared) na bezdrôtovú komunikáciu možno nájsť v mnohých ďalších oblastiach, napr. v priemysle alebo v diaľkových meračoch tepelnej energie. IR LED sa používajú aj na osvetlenie priestorov monitorovaných kamerami nočného videnia a na realizáciu rôznych typov detektorov a svetelných bariér.

Optočleny
Optočleny sú jednou z vlajkových skupín výrobkov dodávaných spoločnosťou Lite-On. Patria sem rôzne typy týchto komponentov: s analógovými výstupmi, digitálnymi výstupmi, ako aj optotriaky. Sú k dispozícii vo formátoch na povrchovú montáž a priechodné, s verziami vhodnými pre rôzne aplikácie.

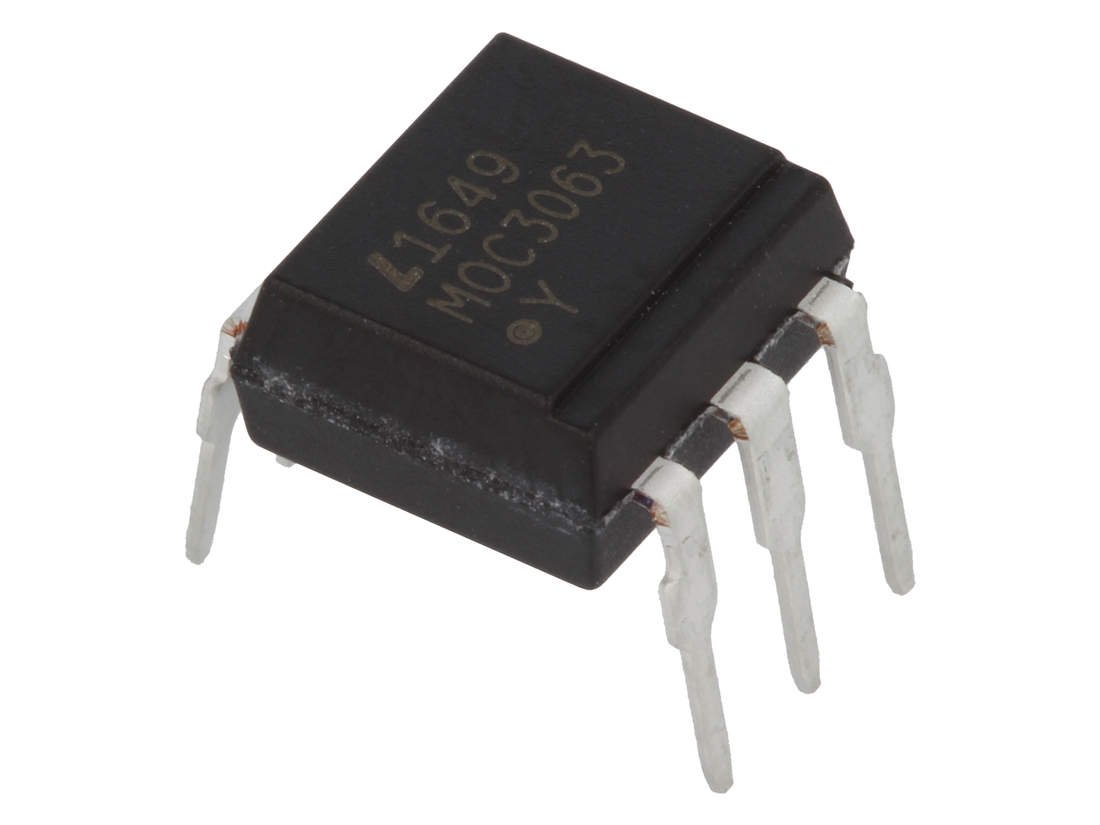

Optočleny sú umiestnené v puzdrách typických pre integrované obvody.

Prvky s analógovým výstupom sú založené na fotototranzistoroch, ktoré umožňujú regulovať tok prúdu v jednom obvode pomocou signálu z iného izolovaného obvodu. To je obzvlášť dôležité na riadenie elektromechanických prístrojov (priemyselná automatizácia, domáce spotrebiče) alebo indukčných súčiastok (elektromechanické relé) pomocou signálov z programovateľných obvodov citlivých na rušenie (v praxi sú to zvyčajne mikrokontroléry). Analógové varianty optočlenov majú ďalšiu výhodu, že sa môžu použiť na prenos informácií z jednoduchých snímačov (napr. termočlánkov) s bezpečným oddelením obvodov. Sortiment tranzistorov od spoločnosti Lite-On zahŕňa jednokanálové, dvoj- a štvorkanálové obvody s izolačným napätím až do 5 kV, ako aj komponenty so spätnou väzbou, čo im okrem iného umožňuje fungovať ako kompenzátory sieťového signálu. Tolerujú napätia (na kolektorovo-emitorovom vedení) od 20 V do 300 V. Existujú aj súčiastky vyrobené pomocou Darlingtonovho obvodu a typu HighSpeed, vytvorené pre oddelenie komunikačných liniek, napr. pre sériové rozhranie RS-232.
Optočleny s digitálnym výstupom sa používajú v aplikáciách podobných vyššie opísaným, ale podporujúcich iné typy obvodov – napr. výkonové tranzistory typu IGBT alebo MOSFET (často vyrábané v modulárnom formáte). Pomocou nich môže presný (a miniatúrny) riadiaci obvod riadiť napájanie veľmi veľkých záťaží, ako napr. bezkefové motory alebo nabíjačky v úložiskách energie (fotovoltické systémy). Tieto prvky sa vyznačujú rýchlym časom vypnutia (až 21 ns).
Optočleny, ako už názov napovedá, sú súčiastky "príbuzné" triakom a používajú sa na riadenie toku striedavého prúdu, t. j. v praxi na zariadenia napájané priamo z elektrickej siete, napr. ohrievače, ventilátory, svetelné zdroje, motory atď. Všetky komponenty Lite-On tejto skupiny zvládajú striedavé napätie až do 400 V (vybrané modely aj 800 V) a niektoré sú vybavené nulovým spínacím obvodom. V ich prípade dochádza k zopnutiu len vtedy, keď sa fázové vedenie dostane do potenciálovej rovnováhy s nulovým vodičom, čím sa dosahuje nízka úroveň rušenia a predlžuje sa životnosť záťaže.

Text/Foto Transfer Multisort Elektronik Sp. z o.o.
