V modernom priemysle zohrávajú kľúčovú úlohu automatizačné riešenia, ktoré zvyšujú produktivitu, znižujú chybovosť a šetria čas i náklady. Medzi základné komponenty takýchto systémov patrí lineárna jednotka, ktorá umožňuje presné a opakovateľné pohyby v jednom smere. Jej význam narastá v čase, keď sa zvyšujú nároky na efektivitu, kvalitu a technickú spoľahlivosť vo výrobe aj výskume.
Čo je lineárna jednotka a kde sa používa?
Lineárna jednotka predstavuje kompaktný modulárny systém, ktorý zabezpečuje riadený posuv objektu pozdĺž priamej dráhy. Môže byť použitá v jednoosových alebo viacosových konfiguráciách, pričom sa využíva v rôznych odvetviach – od automobilového priemyslu, balenia a farmaceutiky až po robotiku, montážne linky či potravinárske aplikácie. Všade tam, kde je potrebná vysoká presnosť a rýchlosť, sa lineárne pohony stávajú neoceniteľným pomocníkom.
V závislosti od typu aplikácie sa používajú rôzne varianty – pohon prostredníctvom ozubeného remeňa pre rýchly a tichý chod, guľôčková skrutka pre vysokú presnosť, alebo lineárny pohon bez mechanického kontaktu pre dynamické a čisté prostredia, napríklad v elektronike či biotechnológii.
Lineárne vedenie ako základ stability

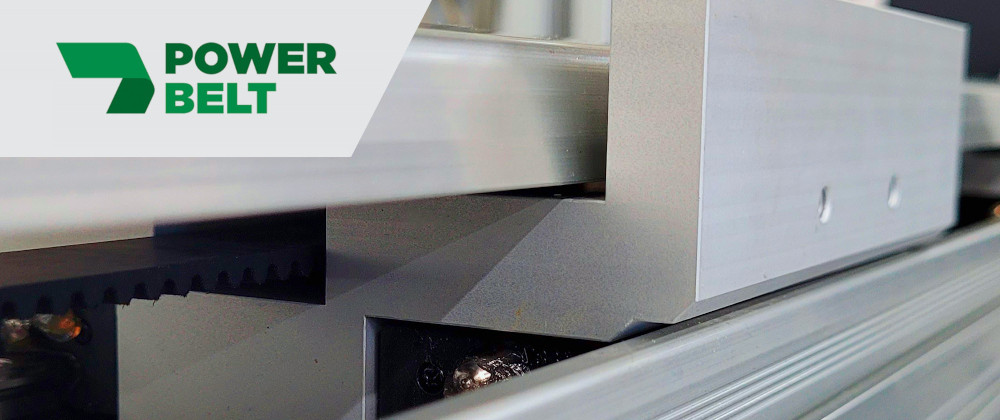

Každá lineárna jednotka obsahuje dôležitý konštrukčný prvok – lineárne vedenie. Tento komponent zabezpečuje plynulý a stabilný pohyb vozíka po definovanej dráhe. Moderné lineárne vedenia sú konštruované tak, aby minimalizovali trenie, zvyšovali tuhosť a odolávali aj dlhodobému opotrebovaniu. Vďaka nim dokážu systémy pracovať spoľahlivo aj pri veľkých rýchlostiach a zaťaženiach.
Použité materiály, precízne spracovanie a vhodné mazanie zaručujú dlhú životnosť, minimálne vibrácie a nízku hlučnosť. Tieto vlastnosti sú kľúčové najmä pri jemných alebo presných operáciách, kde záleží na každej desatine milimetra.
Význam správne zvoleného pohonu
Srdcom celej jednotky je lineárny pohon, ktorý premieňa energiu (často rotačný pohyb) na riadený priamočiary posuv. Výber správneho pohonu je rozhodujúci pre výkon celého systému. Lineárne pohony musia spĺňať konkrétne technické požiadavky – od nosnosti, cez dĺžku zdvihu, až po presnosť a opakovateľnosť.
V praxi sa používajú rôzne technológie:
- Ozubený remeň – vhodný pre rýchle a dlhé pohyby s nízkym hlukom.

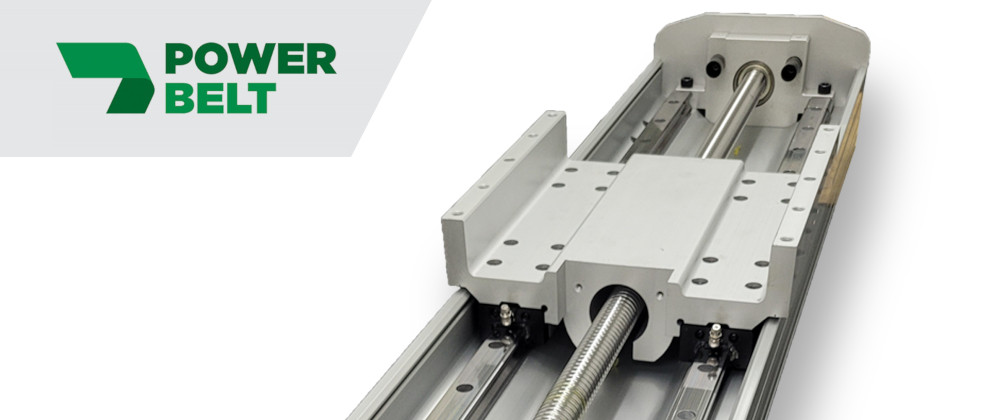

- Guľôčková skrutka – ideálna pre aplikácie, kde je dôležitá presnosť a silný posuv.
- Trapézová skrutka (YLO) – cenovo dostupné riešenie pre menšie rýchlosti a stredné zaťaženie.
- Ozubený hrebeň (YRO) – vhodný pre vyššie zaťaženie a dlhšie dráhy s dôrazom na pevnosť.
- Lineárny motor – bez mechanického kontaktu, extrémne presný, bezúdržbový.
Porovnanie vlastností:
|
Technológia pohonu |
Max. zdvih (mm) |
Max. nosnosť (kg) |
Presnosť (mm) |
Prevádzková teplota (°C) |
Cenová kategória |
|
Ozubený remeň |
50–9000 |
247 |
±0,05 |
do 80 |
Stredná |
|
Guľôčková skrutka |
50–3000 |
160 |
±0,01 |
do 80 |
Vyššia |
|
Trapézová skrutka |
50–1700 |
95 |
±0,02 |
do 80 |
Nízka až stredná |
Každý typ lineárneho pohonu má svoje výhody a ideálne použitie – od jednoduchých polohovacích stolov až po komplexné robotické ramená.
Prispôsobené riešenia a online konfigurácia
Pri návrhu lineárnej jednotky často nestačí vybrať len „štandardné“ riešenie z katalógu. Mnohé aplikácie vyžadujú špecifické rozmery, špeciálne uchytenie, rôzne druhy snímačov alebo integrované brzdy. Práve preto ponúkame možnosť individuálneho návrhu lineárnej jednotky na mieru pomocou nášho online konfigurátora na stránke www.powerbelt.sk.
