Galopujúci pokrok v oblasti digitalizácie a technologického rozvoja je v súčasnosti viditeľný v každej oblasti ľudského života. Ťažkú a namáhavú prácu ľudských rúk nahrádzajú inteligentné systémy ovládané z úrovne mobilného zariadenia.
Robotizácia a automatizácia výrobných oblastí umožňuje zvyšovanie efektivity pri súčasnom minimalizovaní rizika chýb. Pokračujúca technologická transformácia vyžaduje neustály rozvoj a zdokonaľovanie riešení, ktoré sa doteraz zdali byť úplne postačujúce.
Boj o udržanie pozície na tak dynamicky sa rozvíjajúcom trhu a držanie kroku s technologickým pokrokom možno prirovnať k plávaniu kajakom proti prúdu. V momente, keď prestaneme veslovať, nezastavíme sa na mieste, ale prúd nás unáša opačným smerom, než sme zamýšľali. Prestávame bojovať s prúdom rieky a okamžite sa vraciame späť. Vo svete technológií držia krok s pokrokom iba hráči, ktorí sa zameriavajú na neustály rozvoj a zavádzanie inovatívnych riešení do svojho portfólia. Jedným z takýchto výrobcov je nepochybne známa a uznávaná firma Schurter.
Ponuka značky Schurter
Vlajkové produkty firmy Schurter
V širokom portfóliu výrobcu nájdeme okrem iného:
• Zariadenia na ochranu elektrických obvodov;
• Napájacie konektory;
• Širokú škálu prepínačov, vrátane špecializovaných a s vyššou odolnosťou;
• Produkty EMC (spĺňajúce normy elektromagnetickej kompatibility);
Vzhľadom na množstvo riešení a technicky zložitý charakter ponúkaného sortimentu sa v tomto texte zameriavame na vybrané položky z dvoch rozsiahlych produktových kategórií:
Poistky a zásuvky na poistky
Jedným z najbežnejších riešení ochrany proti prepätiu a skratu je použitie tavných poistiek. Princíp fungovania týchto komponentov je mimoriadne jednoduchý. Prúd s intenzitou vyššou ako hraničná intenzita spôsobí roztavenie vodiča nazývaného tavný drôt, čo následne vedie k prerušeniu elektrického obvodu.
V ponuke firmy Schurter nájdeme tavné poistky určené na montáž na dosku plošných spojov (SMD) a poistky gPV určené na ochranu fotovoltaických inštalácií upevnené v špecializovaných cylindrických objímkach.
a) Tavné poistky série MSF sú rýchlo pôsobiace poistky, ktoré majú za úlohu okamžite prerušiť elektrický obvod v momente prekročenia maximálnej hodnoty prúdu.
Poistky série MSF
Vyrobené vo forme miniatúrneho valca a zakončené dvoma kovovými vývodmi sú pripraveným riešením na montáž na dosku PCB. Obal poistky je vyrobený z materiálu odolného voči vysokým teplotám.
V katalógu TME je k dispozícii široký výber poistiek MSF s nasledujúcimi menovitými parametrami:
• Menovité napätie: 250V AC;
• Menovitý prúd: 40mA ÷ 5A;
• Schopnosť vypínania: 10A alebo 35A;
• Dovolená teplota prostredia: -55°C ÷ 125°C;
• Materiál vyhotovenia svoriek: cínovaná meď.

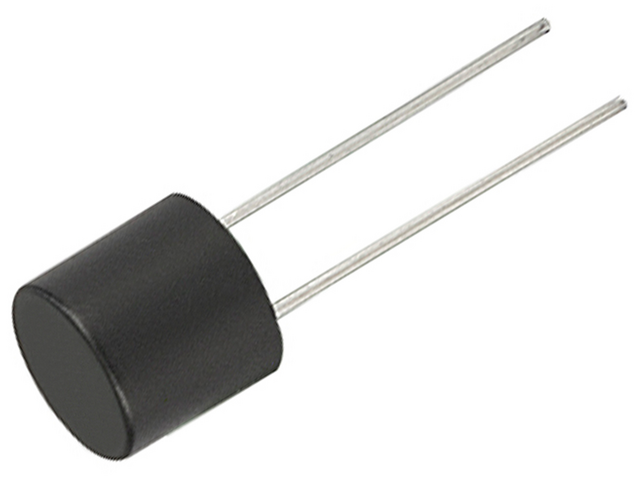

Klasická rýchla poistka s menovitým prúdom 5A
V katalógovom liste produktu nájdeme informácie o štandardoch a normách, ktorým podliehajú produkty série MSF, a sú to normy IEC 60127-3/3, UL 248-14, CSA C22.2 č. 248.14 a bezpečnostné certifikáty: VDE č. 101035, UL č. E41599, CSA č. 51172.
b) Tavné poistky série MST sú oneskorené poistky, ktoré sa vyznačujú toleranciou na krátkodobé výkyvy prúdu. Takéto pôsobenie sa vyžaduje v inštaláciách vybavených indukčnými alebo kapacitnými prvkami. Príkladom takého prúdového skoku môže byť krátkodobý nárast pri zapnutí motora.
Ponuka poistiek MST
Pokiaľ ide o konštrukciu, na prvý pohľad sa nelíši od poistiek MSF. Aj v tomto prípade ide o valec zakončený dvoma kovovými vývodmi. Rozdiel, ktorý určuje rýchlosť pôsobenia poistky, je vnútro.
V prípade poistiek MST sa používajú vhodné oneskorené prvky, ktoré spôsobujú, že vložka sa neroztaví okamžite pri malých výkyvoch prúdu.
V katalógu TME je k dispozícii široký výber poistiek MST s nasledujúcimi menovitými parametrami:
• Menovité napätie: 250V AC;
• Menovitý prúd: 50mA ÷ 6,3A;
• Schopnosť vypínania: 10A alebo 35A;
• Dovolená teplota prostredia: -55°C ÷ 125°C;
• Materiál vyhotovenia svoriek: cínovaná meď.
Normy a certifikáty uvedené v sérii MSF zahŕňajú aj všetky produkty série MST.
Záruka zhody s potrebnými normami a potvrdenie bezpečnosti používania na základe získaných bezpečnostných certifikátov sú nevyvrátiteľným dôkazom splnenia prísnych kvalitatívnych požiadaviek uložených príslušnými certifikačnými orgánmi.
c) Tavné poistky série OMT 125 sú oneskorené poistky. Podobne ako vyššie uvedené riešenia, produkty série OMT sú určené na montáž na dosku plošných spojov.
Poistky OMT 125
Základným rozdielom, ktorý charakterizuje tieto poistky, je, že majú vývody, ktoré slúžia na montáž metódou SMD na dosku plošných spojov. Tieto poistky nachádzajú široké uplatnenie v impulzných napájacích zdrojoch, zdravotníckych zariadeniach alebo priemyselnej elektronike.
Výrobca ponúka poistky s nasledujúcimi menovitými parametrami:
• Menovité napätie: 125V AC alebo 125V DC;
• Menovitý prúd: 0,25A ÷ 6,3A;
• Schopnosť vypínania: 10A alebo 35A;
• Dovolená teplota prostredia: -40°C ÷ 85°C;
• Materiál kontaktu: meď alebo zliatina medi.
Sortiment série OMT 125 má triedu horľavosti UL94V-0 (vysoká odolnosť plastu, z ktorého je obal vyrobený, voči vysokým teplotám). Komponenty sa osvedčia v najnáročnejších podmienkach prostredia.
V technologických listoch nájdeme informácie o zhode s normami UL248-14 a CSA C22.2 č. 248.14, ako aj informácie o pridelenom bezpečnostnom certifikáte UL č. E41599.
d) Poistky gPV sú riešenia určené pre fotovoltaické inštalácie. Podobne ako vyššie uvedené riešenia, majú za úlohu chrániť inštaláciu pred následkami skratu a preťaženia, ale vyznačujú sa vysokým DC napätím. Tentoraz chránenou inštaláciou sú PV panely a spolupracujúce zariadenia, ako sú meniče.
Poistky gPV

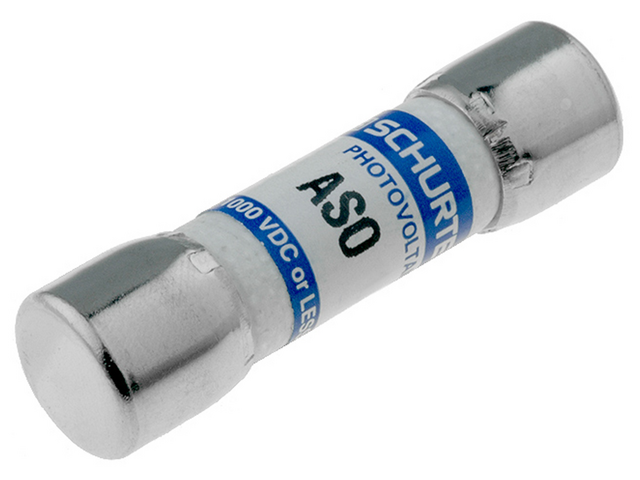

Keramická poistka s napätím 1kV DC
Konštrukcia sa trochu líši od klasických tavných poistiek a elektrické spojenie je dosiahnuté prostredníctvom vložiek prispôsobených veľkosti poistky. Výber vhodných tavných poistiek pre PV inštalácie umožňuje chrániť používateľa pred nežiaducim poškodením alebo požiarom. Poistky gPV majú tiež riešenia s rýchlym pôsobením a oneskoreným pôsobením.
V katalógu dostupnom na stránke TME nájdeme sortiment s nasledujúcimi technickými parametrami:
• Menovitý prúd: 1A ÷ 30A;
• Menovité napätie: do 1kV DC;
• Schopnosť vypínania: 20kA.
O kvalite vyhotovenia nepochybne svedčia aj splnené normy IEC 60269-6 a UL 2579. Týmto spôsobom výrobca garantuje spoľahlivosť svojich riešení a bezpečnosť používania.
Prepínače Schurter
Ďalšou širokou skupinou produktov, ktorými je firma Schurter známa, sú prepínače. V lokalitách vystavených zvláštnemu nebezpečenstvu zo strany vandalov, ale aj jednoducho na oveľa väčšie opotrebenie, výrobca ponúka riešenia odolné voči vandalom.
Prepínače odolné voči vandalom
Sú to špecializované prepínače, ktoré vďaka svojej konštrukcii a vysokej kvalite vyhotovenia prežijú najťažšie skúšky bez ujmy.
a) Prepínače série MSM II – sú to mimoriadne odolné, kovové tlačidlá veľmi obľúbené v priemyselných objektoch a objektoch verejnej potreby.
Séria MSM II
Dosiahnutie vhodnej mechanickej aj elektrickej odolnosti bolo možné vďaka využitiu najkvalitnejších materiálov, ako sú keramika alebo nehrdzavejúca oceľ. Riešenia firmy Schurter sú plne odolné voči korózii, vlhkosti, meniacim sa teplotným podmienkam či prachu a nečistotám. Všetky tieto vlastnosti boli potvrdené príslušnými certifikátmi a normami kvality.
Výrobca garantuje životnosť tlačidiel až do 1,5 milióna cyklov prepínania, splnením normy IK08. Nemožno nespomenúť zachovanie triedy tesnosti IP66 a IP67.

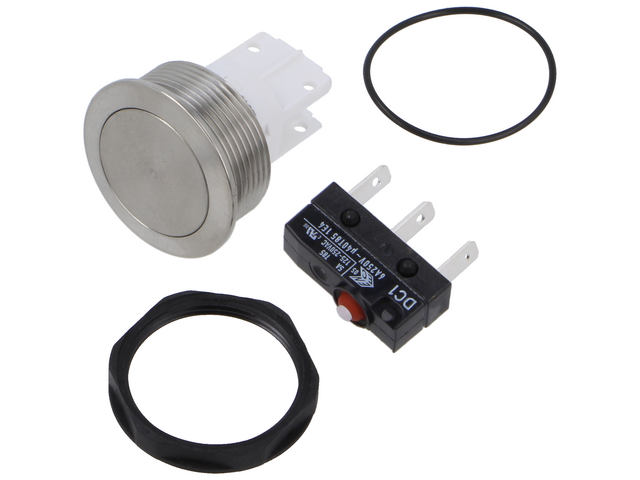

Prepínač s jednou stabilnou polohou
Rôznorodosť variantov a široká škála menovitých parametrov umožňuje použitie prepínačov takmer v každej aplikácii. Moderný dizajn spôsobuje, že napriek masívnej konštrukcii sú tieto riešenia subtílne a vyzerajú veľmi atraktívne.
b) Kapacitné prepínače série CPS sú zaujímavým riešením prepínača odolného voči vandalom, pri ktorom nie je potrebné fyzicky stlačiť tlačidlo, pretože fungujú na priblíženie ruky alebo jemný dotyk.
Séria CPS

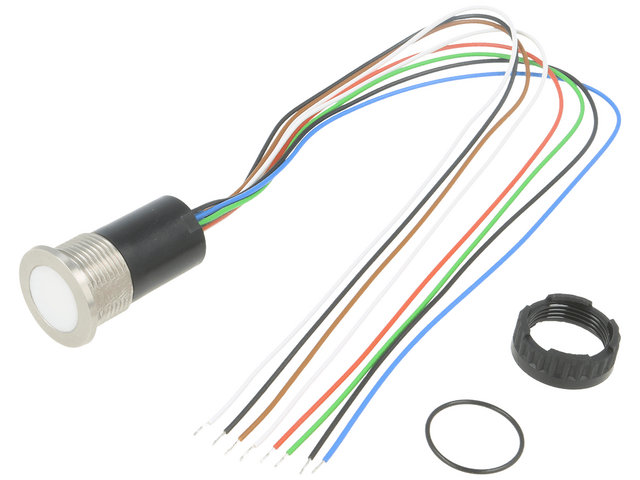

Kapacitný prepínač s dvoma farbami podsvietenia
Podobne ako v predchádzajúcom príklade, tieto prepínače sú vyrobené v mnohých variantoch, medzi ktorými nájdeme tlačidlá podsvietené v mnohých farbách RGB. Trieda tesnosti IP67 zaručuje odolnosť voči vlhkosti a prachu. Prepínače môžu byť úspešne inštalované vonku a vysoká kvalita vyhotovenia v kombinácii s najkvalitnejšími materiálmi použitými na prípravu produktu zaručí odolnosť voči najnepriaznivejším poveternostným podmienkam.
Prepínače série CPS sú okrem fantastického vzhľadu aj pohodlné na používanie a odolné voči všetkým aktom vandalizmu. Tlačidlá môžu byť vyrobené vo vypuklej alebo konkávnej forme, v závislosti od preferencií zákazníka. Výrobca garantuje elektrickú trvanlivosť až do 5 miliónov cyklov pôsobenia.
Mikrospínače TACT
Mikrospínače TACT sú séria kompaktných prepínačov s vysokou presnosťou pôsobenia, ktoré sa ideálne hodia na všetky aplikácie v elektronike. V závislosti od vybraného variantu výrobca garantuje od 100 000 do dokonca milióna pracovných cyklov pri zachovaní maximálnej mechanickej trvanlivosti. Prepínače majú triedy tesnosti IP40 alebo IP67 a tiež odolnosť voči teplotám v rozsahu -20÷70°C, čo ich robí odolnými voči náročným podmienkam prostredia.

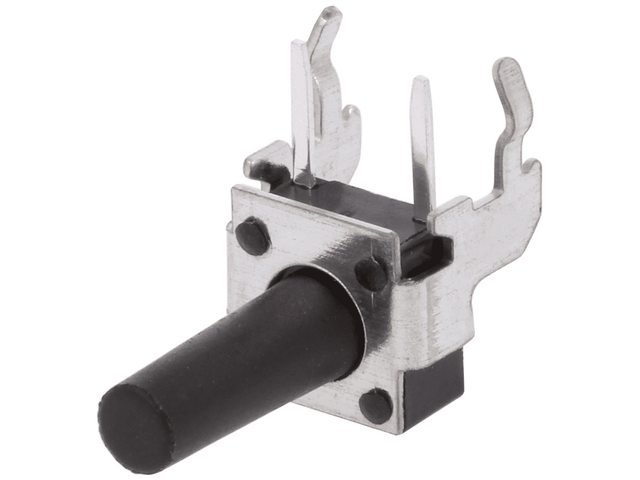

Mikrospínač s uhlovými vývodmi
Mikrospínače TACT
Bola navrhnutá rôznorodá farebnosť tlačidiel vhodná pre každú aplikáciu. V súlade s očakávaniami zákazníka boli pripravené aj rôzne rozmery. Mikrospínače TACT sú vhodné na inštaláciu na dosky plošných spojov. Výrobca predpokladal rôzne spôsoby montáže prepínačov – SMT, THT a uhlové.
Tlačidlové prepínače Schurter

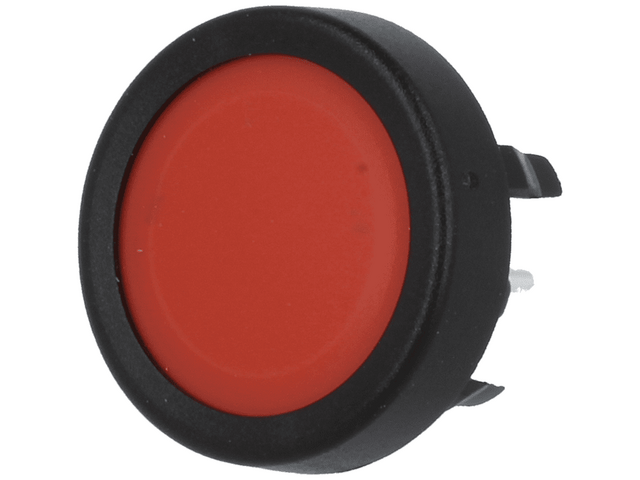

Okrúhle tlačidlo v červenej farbe, ale katalóg obsahuje aj tlačidlá v iných farbách
Prepínače série MCS 18 sú membránové prepínače charakterizované krátkym zdvihom s vysokou mechanickou trvanlivosťou (dokonca viac ako milión pracovných cyklov). Tlačidlá sú vyrobené v mnohých farebných verziách a v okrúhlej alebo obdĺžnikovej forme. Sú obzvlášť dobre známe všetkým používateľom priemyselných strojov, pretože ich charakteristický vzhľad sa okamžite spája s ovládacími panelmi. Bežné využitie je spôsobené vysokou odolnosťou voči vysokým teplotám (do 60°C), tesnosťou na úrovni IP65 a mechanickou odolnosťou. Montáž tlačidiel sa vykonáva spájkovaním.
Tlačidlové prepínače Schurter
Výberom tlačidiel série MCS 18, ako aj všetkých vyššie opísaných sérií produktov Schurter, sa rozhodujeme pre najvyššiu kvalitu, pričom získavame záruku bezporuchovosti a plnej spokojnosti s používaním.
Schurter - svetový líder v produkcii elektronických komponentov
Čím sa firma Schurter odlišuje a prečo si zaslúži označenie svetového lídra?
Firma bola založená vo Švajčiarsku v roku 1933 Heinrichom Schurterom. Vysoká kvalita produktov a spokojnosť zákazníkov na domácom trhu priniesli výrobcovi rozpoznateľnosť a dopyt po elektronike Schurter neustále rástol. V súčasnosti skupina Schurter zahŕňa viac ako 20 spoločností v 15 krajinách po celom svete, vrátane USA, Ázie a Európy.
V súvislosti s celosvetovou expanziou a neustálym rozvojom (v roku 2023 bola dokončená výstavba ďalšieho moderného výrobného závodu v Rumunsku) by sa firma mala považovať za jedného z popredných výrobcov elektronických komponentov.
Zároveň neustály rozvoj a zavádzanie nových produktov zodpovedajúcich aktuálnym trendom na trhu elektroniky potvrdzuje pripravenosť na „plávanie proti prúdu“ prichádzajúcim zmenám a ochotu spoluvytvárať technologickú budúcnosť.
Text a foto: TME
